带拉索重锤式工业电磁阀结构设计

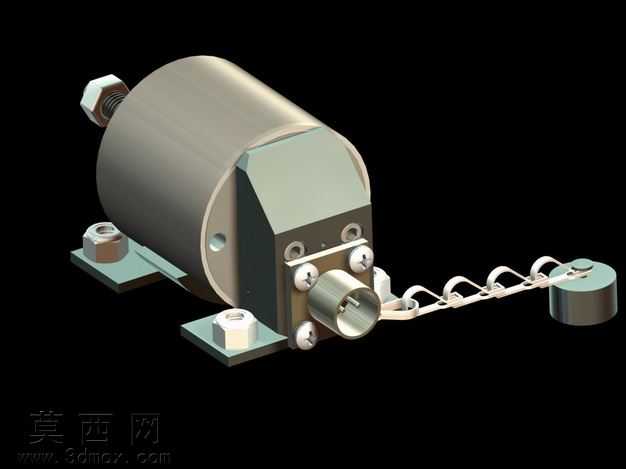

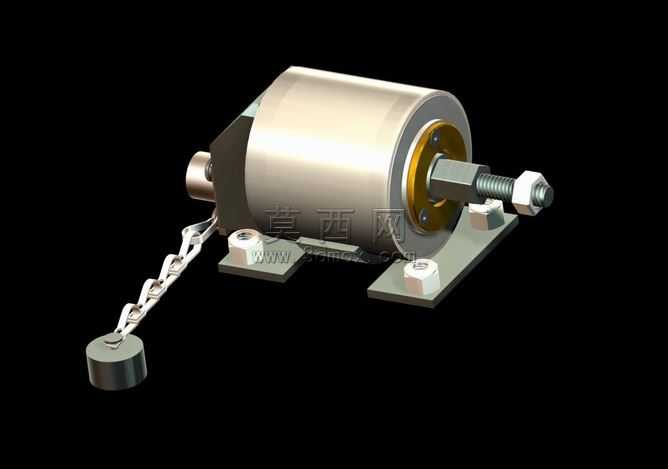

本作品为带拉索重锤结构的工业电磁阀三维建模设计，建模过程中严格遵循机械设计规范，先完成整体结构的基准搭建，以阀座安装平面为全局基准面，依次定位电磁驱动主体、阀杆调节组件、安装固定基座、拉索重锤组件的相对位置，确保各部件装配公差符合工业阀件的实际装配要求。建模阶段对电磁主体的圆柱壳体做了等壁厚处理，还原金属壳体的卷制成型结构特征，前端阀盖部分的法兰连接结构做了精准的螺栓孔阵列，每个安装孔的位置、孔径都匹配标准紧固件尺寸，阀杆伸出端的调节螺纹采用螺旋扫描特征生成，还原螺纹的真实牙型结构，配套的六角螺母、锁紧垫片都按照标准件参数建模，可直接用于装配干涉检查。安装基座采用L型折弯板结构，建模时还原了基座的冲压折弯圆角特征，两个安装固定孔做了沉头处理，适配沉头螺钉的安装需求，保证安装后螺钉头部不突出基座平面。拉索重锤组件部分，链条采用逐节链环装配建模，还原链环之间的活动铰接间隙，末端重锤做了圆柱配重结构，顶部的吊环与链条末端链环做了配合约束，还原重锤自然垂落的重力复位结构特征。渲染阶段采用金属材质体系，电磁主体外壳赋予哑光金属漆材质，模拟工业电磁阀壳体的喷塑金属质感，阀杆、螺栓、链条、重锤部分赋予抛光钢材质，添加细微的表面划痕与氧化质感，提升模型的真实工业质感，安装基座赋予镀锌金属材质，还原五金冲压件的表面镀锌光泽。材质参数调整阶段，针对不同金属部件的粗糙度、反射率做了差异化设置，避免整体材质同质化，同时添加柔和的环境光遮蔽效果，突出各部件的结构层次与装配关系。设计思路上，这款电磁阀在常规电磁驱动阀的基础上增加了重锤拉索应急复位结构，可在电磁驱动失效时通过重锤重力实现阀位的应急复位，提升阀件在工业管路系统中的使用可靠性，建模过程中对活动部件的运动行程做了预留空间设计，确保阀杆动作、重锤摆动过程中不会与周边部件发生干涉，整体模型结构完整，细节还原度高，可用于阀类产品的结构展示、装配教学以及相关工业管路系统的配套三维布局设计参考。
