工业用发射式电磁阀三维结构设计

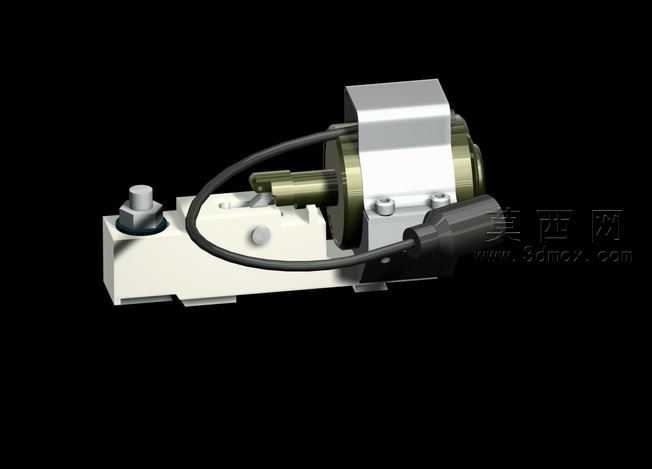

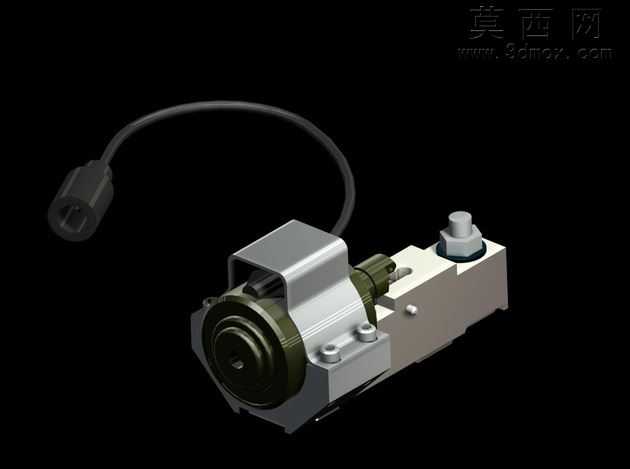

该电磁阀三维模型采用主流三维建模软件完成全参数化构建，建模过程严格遵循机械设计基准原则，以阀座安装面为核心设计基准，依次完成电磁驱动模组、阀芯执行机构、流体通断腔体、接线防护组件的分步建模，所有特征均保留完整参数化关联，可根据实际工况需求快速调整通径、行程、安装尺寸等核心参数。模型渲染阶段采用工业产品级写实渲染方案，针对不同部件匹配对应材质属性：阀座主体采用哑光米白色工程塑料材质，还原工业塑料件的细腻磨砂质感；电磁线圈外壳采用磨砂银白金属材质，模拟铝合金压铸壳体的表面肌理；阀芯推杆、锁紧螺栓等运动与紧固部件采用抛光金属材质，还原机加工金属件的高光反射特性；外接线缆采用黑色哑光橡胶材质，还原线缆外皮的柔性质感；接线插头采用半哑光黑色工程塑料材质，还原接插件的表面细节。结构设计上完整还原发射式电磁阀的核心工作逻辑：电磁线圈模组通过支架固定在阀座上方，线圈输出轴与阀芯推杆直连，减少传动间隙提升响应速度；阀座侧面设置锁紧调节螺栓，可对阀芯初始位置进行微调，适配不同流体压力工况；接线端采用带防护套的快插接头设计，兼顾接线便捷性与工业环境下的防护性能；阀座底部设置标准化安装定位凸台与安装孔，可直接适配常规工业安装场景。设计过程中充分考虑实际生产装配逻辑，所有部件之间预留合理装配间隙，避免出现干涉问题，各独立部件均可单独导出用于工程图制作、装配模拟、运动仿真等后续工作，模型细节完整还原了零件倒角、安装槽、密封位等工艺特征，可直接用于产品方案展示、结构验证、教学演示等场景。
