参数化可折叠开合式建筑屋顶结构设计

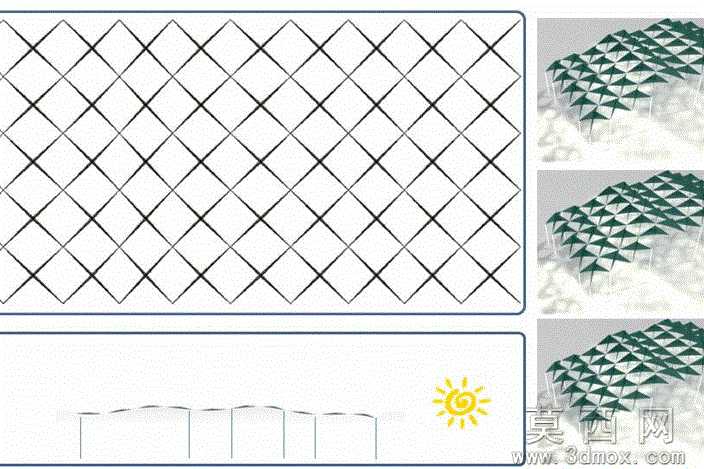

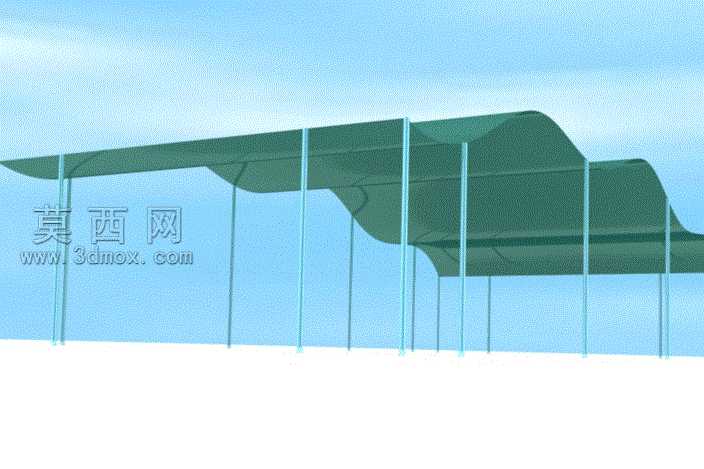

本作品为参数化设计的可折叠建筑屋顶三维模型，采用CATIA V5完成全流程建模与效果呈现，整体设计围绕可动态开合的使用需求展开，通过规整的菱形网格单元作为基础结构模块，实现屋顶的折叠收纳与展开覆盖功能。建模阶段以参数化逻辑搭建整体骨架，每一个菱形支撑单元的尺寸、铰接点位、转动角度均通过参数关联控制，可根据实际覆盖跨度、开合比例需求快速调整整体结构尺寸，无需重复绘制单个构件，大幅提升结构调整的效率。模型的结构设计充分考虑折叠运动的合理性，相邻菱形单元之间设置合理的铰接间隙，确保折叠过程中各构件无运动干涉，完全展开状态下可形成连续的曲面覆盖形态，折叠收纳后可大幅缩减占用空间，适配露天场地临时遮阳、场馆可开合屋面、户外临时展场遮护等多类场景需求。材质与渲染环节，对支撑结构件赋予哑光金属材质，还原轻质金属构架的质感，对屋面覆盖层赋予半透明的遮阳面料材质，模拟实际使用中透光不透视的遮阳效果，同时搭配日光环境渲染，直观呈现屋顶展开状态下的光影遮挡效果，清晰展示结构展开后的实际遮阳覆盖范围。设计思路上摒弃传统固定式屋顶的封闭形态，以可动折叠结构为核心，将重复的菱形单元通过铰接串联形成整体可动的屋面体系，既保证展开状态下的结构整体性与覆盖完整性，又实现折叠状态下的紧凑收纳，参数化的建模方式也为后续不同尺寸规格的同类型屋顶衍生设计提供了可复用的基础框架，能够快速适配不同跨度、不同开合比例的使用需求，模型完整还原了折叠状态与展开状态的结构形态，清晰展示了单元铰接的结构细节与整体运动逻辑。
