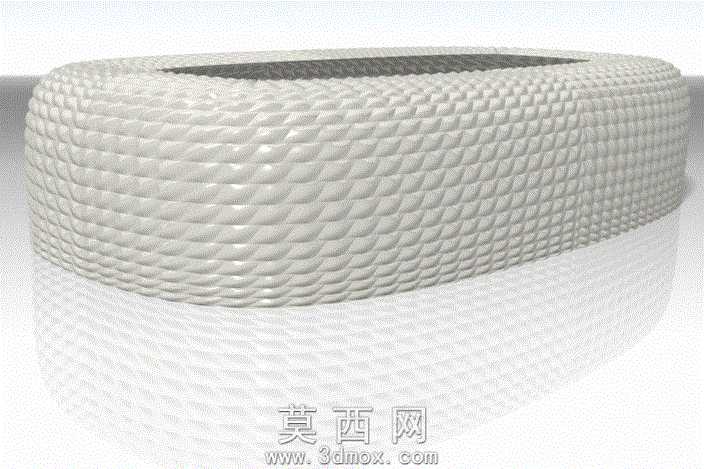

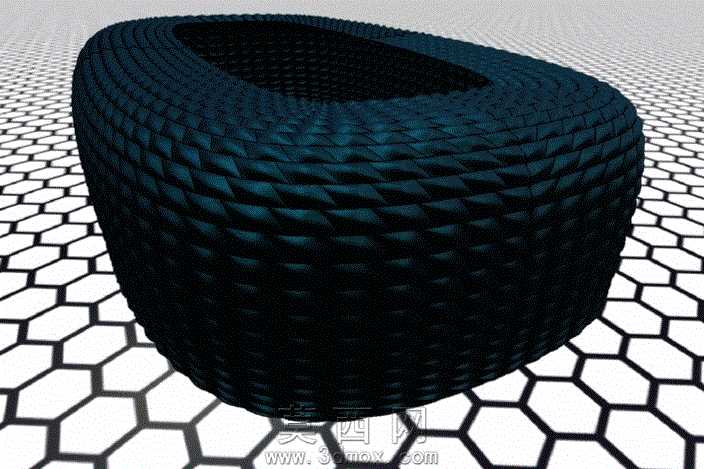

编织纹理椭圆镂空曲面造型设计

常规硬质外观件做连续凹凸肌理时，最容易出现曲面曲率断层，相邻肌理单元的G2连续断裂处，不仅在后期手板打磨时会出现明显棱线，批量注塑时还会在纹理凹陷处形成应力集中区，受外力挤压时极易从肌理接缝处开裂。这款椭圆镂空造型的表面肌理处理，没有采用常规的阵列贴图或简单凹凸映射，每一块菱形肌理单元都顺着整体椭球的曲面法向排布，肌理单元的凸起高度随曲面曲率变化做了渐变调整，曲率半径越小的椭球两端区域，肌理凸起高度比平缓侧面低0.3mm，避免小曲率区域肌理堆叠过密导致脱模斜度不足。镂空开口的边缘做了内收的圆角过渡，没有直接在曲面上剪切出硬边开口，开口边缘的圆角半径顺着肌理走向做了连续变化，和周边的菱形肌理自然衔接，不会出现开口处肌理突兀中断的视觉断层。做表面光影调试时，深哑光材质的反光率控制在8%左右，肌理凹陷处的阴影不会过深导致整体造型显脏，凸起棱边的高光刚好能顺着椭球曲面形成连续的光带，把整体流畅的轮廓感衬出来。肌理单元之间的接缝宽度控制在0.15mm，既保证了视觉上的编织层次感，又不会因为接缝过宽积灰难清理，日常使用时用软布就能直接擦过整个表面，没有藏污纳垢的死角。内部空腔的壁厚做了等距偏移处理，和外表面肌理的凹凸做了对应，内壁没有跟着外表面做凹凸起伏，保持了光滑的内表面，不管是后续做内衬贴合还是内部安装功能组件，都不会因为内壁不平整出现装配间隙。椭圆造型的长轴短轴比例经过调整，放置在平面上时重心刚好落在底部支撑面的中心区域，不会因为一侧镂空面积大出现倾斜歪倒的情况，底部和平面接触的肌理单元做了微小平切，接触面积比其他区域的肌理大20%，放置时的稳定性更好，不会因为表面光滑出现打滑移位。
