窗体冲压成型模具结构三维设计

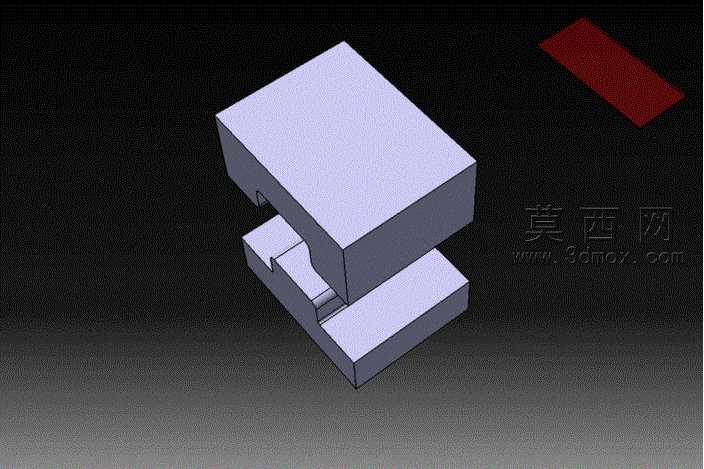

本模型为窗体成型专用模具的三维结构设计，建模阶段采用参数化特征建模方式完成整体结构搭建，首先以窗体工件的成型轮廓为基准，推导上下模仁的贴合型面，通过布尔运算完成模腔的精准切削，确保合模后模腔轮廓与窗体成型尺寸完全匹配。模型整体分为上模座、下模座、成型模仁、定位挡块四个核心结构模块，上模座采用方块式整体结构设计，保证冲压过程中的结构刚性，下模座设置与上模仁匹配的凹模型腔，同时在侧边加装定位挡块，用于窗体坯料的放置定位，避免冲压过程中坯料偏移导致成型尺寸偏差。渲染阶段采用哑光金属材质模拟模具钢的表面质感，对模仁贴合面做轻微的反光处理，区分模具加工面与安装基准面的视觉差异，背景采用渐变深灰底色突出模具主体结构，同时添加半透明水印标注模型来源，渲染视角选择斜向等轴测视角，可同时观察到上模、下模的配合间隙与整体装配关系，清晰展示模具的开合状态与成型工位结构。设计过程中重点考量了模具的合模导向逻辑，上下模的侧边设置对应贴合基准面，合模时可通过基准面的贴合自动校正位置，无需额外加装导柱导套即可满足小批量窗体件的冲压成型需求，模仁边缘做微小倒角处理，避免冲压过程中应力集中导致模仁崩边，同时也能减少窗体成型件的边缘毛刺，降低后续打磨工序的工作量。模型结构做了合理简化，省略了非核心的紧固螺丝、手柄等外购标准件，仅保留核心成型与装配结构，既保证了结构展示的清晰度，也降低了模型的文件体量，便于结构查看与编辑修改，整体结构完全符合五金冲压模具的设计规范，可作为窗体类五金件冲压模具设计的参考案例，也可用于模具结构教学演示使用，帮助学习者理解简易成型模具的结构逻辑与设计要点。
