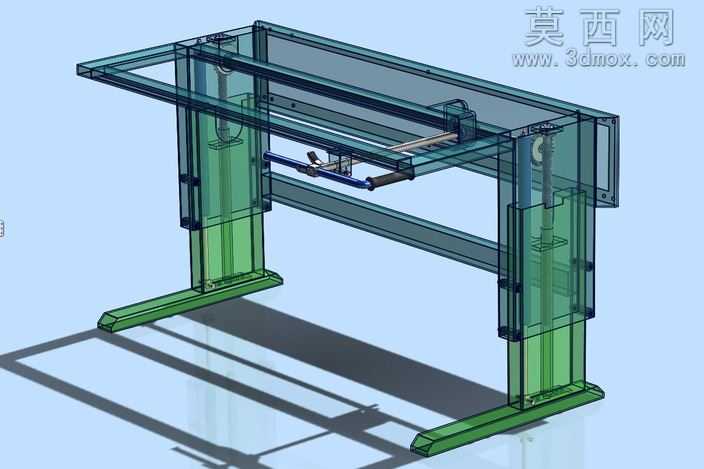

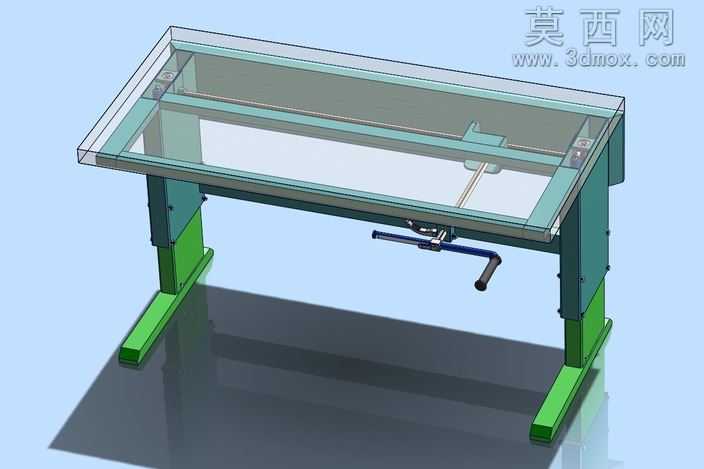

Sovella工作台V-5.0

SOVELLA 工作台 V-5.0

齿轮与垂直式驱动螺丝平方米线程与机制。

最终的比率，从 50: 1 至 100: 1 使用可调手手摇曲柄变量

两个气弹簧类型 14 或 20，400 毫米旅行 150 公斤率，总 300 公斤春季协助目标的平均负载。

可能 125 公斤气弹簧率为目标的春天率方差中间 / 旅行的距离。

所需的瓦的最大负荷的 200 公斤。@ 15 mm/s 旅行与没有摩擦损失。

200 x 9.8 x.015 = 29.4 瓦。

估计的 50%至 60%效率

以 50%的效率 29.4 /.5 = 58.8 瓦。

以 60%的效率 29.4 /.6 = 49.0 瓦。

任何项的估计没有效率瓦特是不准确或不切合实际。

这一机制的另一个选项将滚珠丝杠代替平方米线程驱动器，但这将需要一个锁的设备，为了防止后面的驱动器。

弹簧铺助

前一版本 V 2.0 Sovella 工作台 V-2.0 (更新 12-22) 扭转弹簧横向轴上将无法工作，因为这些尺寸 300 公斤率与弹簧具有最多只有 3 革命。根据比率驱动器螺丝机制有变成约 50 革命与 400 毫米旅行横向轴。

这使气弹簧作为最佳可行的替代方案。150 公斤气弹簧可以作为一个放养项目来源。
14 类型或类型 20 从该列表。
http://indgassprings.com/pages/prod_c_size.html

气弹簧的最佳优势是压缩的力和扩展的力之间的低比率。所有 （压缩） 弹簧增加作为压缩率和下降率作为扩展。气泉的变化率远低于机械泉。在典型的平均是 1.3 比率或压缩的力延长部队。
http://indgassprings.com/pages/tech_k_fact.html

这，与比较测量 11 毫米直径 x 75 毫米 OD x 1100 毫米长度的 300 公斤扭转螺旋弹簧。0.4 革命的速率是 17.4 毫微米，并且在 2.7 革命是 121.5 Nm.124.5 / 17.4 = 6.9 比率。

作为类型 20 气弹簧的比率来源是 1.4。气弹簧的计算速度在 5 毫米从充分扩展。所以这个例子 150 公斤气弹簧完全压缩的率会 150 x 1.4 = 210 公斤。

17.4 nm 延长，121.5 Nm 压缩，6.9 比率弹簧
与比较
150 公斤延长，压缩的 210 公斤、 1.4 比例、 气弹簧

更多甚至超过 400 毫米全气弹簧的压力比可比的机械弹簧的旅行。

这导致可由率选择优化用户输出功率调整的春天协助的另一个方面。

我们已经调整弹簧率来满足平均负载。最小的估计总负载是 100 公斤，最大值是 500 公斤，所以优化春天为所有可能负载都是 300 公斤。但如果我们也考虑不同的春天率在旅行距离吗？

为什么不在不同的春天率的中间放置 300 公斤率？每个端点之间的比率是 1.4，所以有 1.2 比例每端和中间。所以如果中旬率优化是 150 公斤然后 150 公斤 / 1.2 = 125 公斤分钟，125 公斤 x 1.4 = 175 公斤。最大。考虑到气弹簧率基于扩展力我们需要 125 公斤率气弹簧。这可能允许在气弹簧的下一个更小的系列中选择。所以不是我们仅有优化的用户权力，这也可能会产生的成本节约。

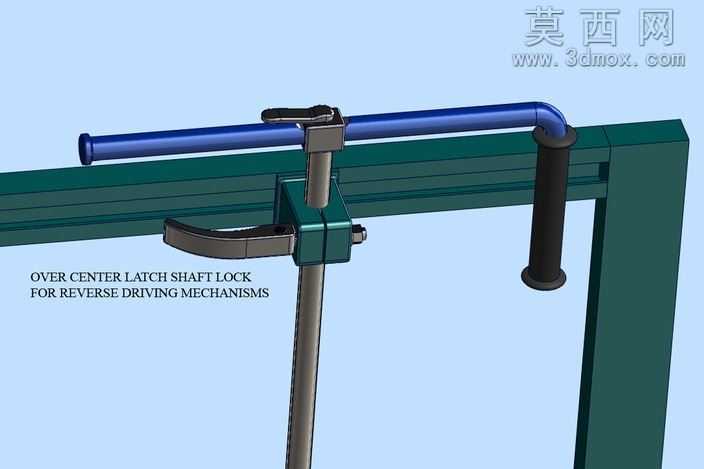

在手册驱动轴的中心锁

这是有少量背驱动器的系统。像一个 10:1 蠕虫病毒。这不会有很多像滚珠丝杠驱动器轴，这将需要一个被动的锁可能类似于汽车的安全带机制背驱动器的系统工作。

驱动轴直径。

25 毫米外径 10 毫米 ID 横向驱动轴将与任何有此轴与负载之间的机械优势大多数的系统工作。这样一个与 13： 1 螺杆驱动系统。然后此轴和手动曲柄，10： 1 worm 驱动器，像之间的主要优势的系统上 32 毫米外径 12 毫米的 ID 轴可能是更好，尤其是与更长版本长凳。

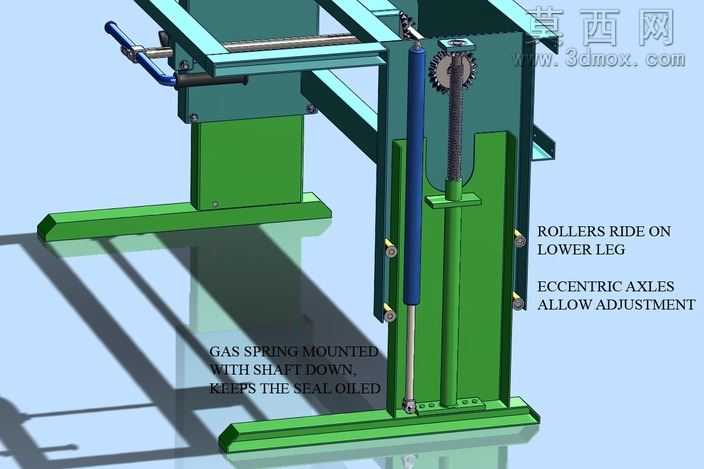

腿滚子

这些都是青铜油 impreg 衬套淬硬的钢。这些可能需要附加到哪里他们翻滚的腿的表面硬化钢带。他们在 2 后面的滚筒，以便生产差异有偏心轴调整。

更多号码

400 毫米旅行 @ 15 mm/s = 26.7 秒目标的持续时间

400 毫米旅行 @ 40 瓦效率 50%= X 秒。
200 x 9.8 x.015 / X = 20
200 x 9.8 x.015 / 20 = X = 1.47
15 毫米/1.47s
400 毫米旅行 @ 15 毫米/1.47s年 = 39.2 秒。
400 毫米旅行 @ 40 瓦特 = 39.2 秒，效率为 50%
12.5 秒 (46%)
