带刹车机构的双卷筒线缆收放装置

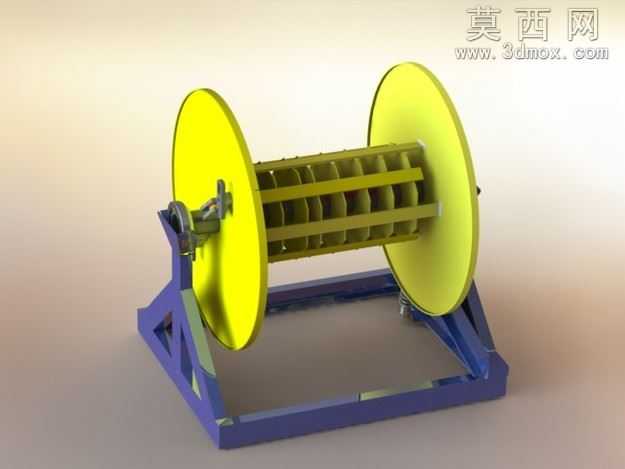

本作品为针对线缆收放作业场景设计的双卷筒线缆收放装置三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计的装配逻辑，对每个零件的尺寸公差、装配配合关系进行了严谨设定，确保模型可直接用于工程出图、运动仿真及后续的结构优化。模型整体采用三角支撑式底座结构，底座以方钢型材为基础搭建，通过斜向支撑筋强化整体结构刚性，可有效抵御卷筒转动过程中产生的侧向倾覆力矩，保障装置在作业过程中的稳定性。卷筒部分采用双轮盘夹装线轴的结构设计，轮盘为大直径圆盘结构，可适配不同宽度的线缆线轴，轮盘与中心转轴之间设置了花键式连接结构，保证扭矩传递的可靠性，同时便于线轴的快速拆装更换。装置内置了俗称clacker的棘轮式刹车凸轮机构，该机构通过凸轮与棘轮齿面的啮合实现止动功能，可在收放线作业停止时自动锁止卷筒，避免线缆因自重或外力牵拉出现自行松脱、溜放的问题，提升作业过程的安全性。渲染阶段采用了工业产品常用的材质表现方案，支撑底座与刹车机构赋予深蓝色金属烤漆材质，模拟钢材表面喷涂防护漆后的哑光质感，卷筒轮盘赋予明黄色工程塑料或防锈涂层材质，既还原了工业设备常用的安全配色逻辑，也通过色彩区分清晰展现了不同功能部件的结构边界，场景采用柔和的漫反射光照设置，搭配浅灰色渐变背景，完整呈现出装置的整体轮廓与各部件的装配关系。设计过程中充分考虑了线缆装卸的操作便利性，卷筒的安装高度经过合理测算，预留了足够的操作空间，可适配叉车等装卸工具完成新线轴的装载作业，解决了大重量线缆线轴更换难度大的问题，整体结构简洁实用，无冗余设计，所有受力部件均经过结构强度的仿真校验，可满足工厂、施工现场等多场景下的线缆收放作业需求，有效提升线缆整理、布设作业的工作效率。
