AR-15用K型挡板抑制器结构设计

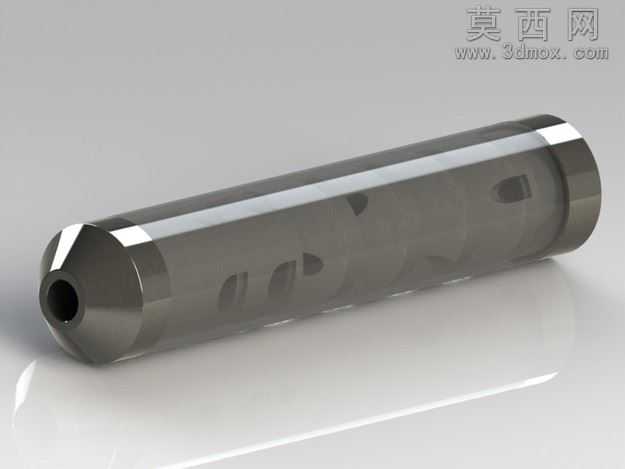

本作品为适配AR-15平台的K型挡板抑制器三维建模设计，整体采用同轴回转体结构布局，建模阶段以SolidWorks为核心工具，首先通过草图绘制确定抑制器的整体外轮廓尺寸，以中心轴线为基准完成两端接口、主体外筒的旋转凸台特征创建，保证整体结构的同轴度公差符合枪械配件的装配要求。主体外筒采用高强度金属材质设定，渲染阶段赋予哑光深灰色金属质感，通过调整表面粗糙度参数模拟经表面氧化处理后的枪械配件真实触感，外表面设置多组泄压开孔，开孔位置经过结构排布优化，建模时通过线性阵列配合角度约束完成开孔的精准定位，既保证泄压效率，又兼顾外筒的结构强度。内部K型挡板结构采用多腔室串联设计，每片挡板设置偏心导流孔，建模时通过多实体建模方式分别完成单片挡板的结构绘制，再通过轴向阵列配合定位凸台完成内部腔体的组装，挡板边缘设置倒角结构，避免气流通过时产生尖锐紊流，同时在挡板与外筒的配合位置设置定位卡槽，保证装配后各腔室的同轴度一致。两端接口分别对应枪械膛口连接端与前端封盖，连接端设置标准螺纹特征，建模时通过异形孔向导与螺纹线命令完成螺纹结构的创建，保证与标准AR-15膛口的装配兼容性，前端封盖采用锥面过渡设计，既降低射击时的前端冲击力，又优化整体外观的流线型表现。渲染阶段采用工作室光照环境，通过添加地面反射效果突出金属材质的质感表现，对内部挡板结构做半透明可视化处理，可直观展示多腔室的导流路径，设计过程中充分考虑抑制器的实际工作原理，通过结构排布优化气流走向，在保证消音抑制效果的前提下尽可能压缩整体长度与重量，所有特征均做圆角过渡处理，避免应力集中问题，整体模型结构完整，可直接用于后续的结构验证、3D打印样件制作或装配模拟使用。
