地铁站玻璃围护主管结构三维设计

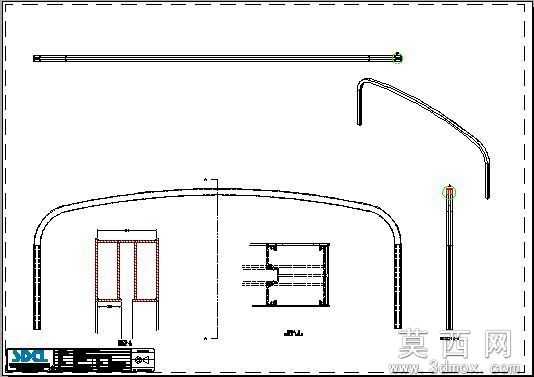

本模型针对地铁站站台玻璃围护系统的主管支撑构件开展三维设计，整体围绕现场安装的适配性需求搭建，建模阶段首先梳理平直段、大弧度弯管段、竖向支撑段三类核心构件的尺寸逻辑，以现场实测的站台轮廓弧度为基准，先绘制主管的中心路径线，再基于3毫米壁厚的铝型材装配要求，通过扫掠命令生成各段主管的基础实体，过程中严格控制弯管段的曲率半径，避免弯折处出现壁厚不均、应力集中的问题，适配后续弯管加工的工艺要求。模型中同步还原了主管与玻璃安装基座的连接结构，在平直主管的对应位置预留玻璃卡槽的装配定位点，对弯管段与竖向立柱的衔接处做了过渡圆角处理，既保证结构线条流畅契合地铁站的装修风格，也能消除安装过程中的干涉风险。材质设置上，主管部分赋予哑光铝合金材质，还原铝型材经阳极氧化后的细腻金属质感，玻璃连接构件部分赋予不锈钢材质，区分不同部件的材质属性，渲染阶段采用柔和的室内公共空间光照，清晰呈现各段构件的轮廓形态与衔接关系。设计过程中充分考虑现场装配焊接的需求，将整体主管拆分为可独立加工的平直段、弯弧段、竖向支撑段，每段构件的端部预留焊接坡口的结构余量，同时标注各段的装配定位基准，确保现场施工时可通过装配式拼接快速完成安装，将原本需要现场弯制加工的复杂工序转化为工厂预制构件的现场装配，有效压缩施工周期，也能更好控制主管的成型精度，保证玻璃安装后整体围护结构的平整度与弧度一致性，适配地铁站公共区域的安全防护与装修美观双重需求。模型中还还原了主管端部的封盖结构、与地面基座的连接固定端细节，所有结构尺寸均匹配实际施工的公差要求，既满足结构受力的强度需要，也兼顾后期维护更换的便捷性。
