带安装孔弧形槽定位支撑机械零件

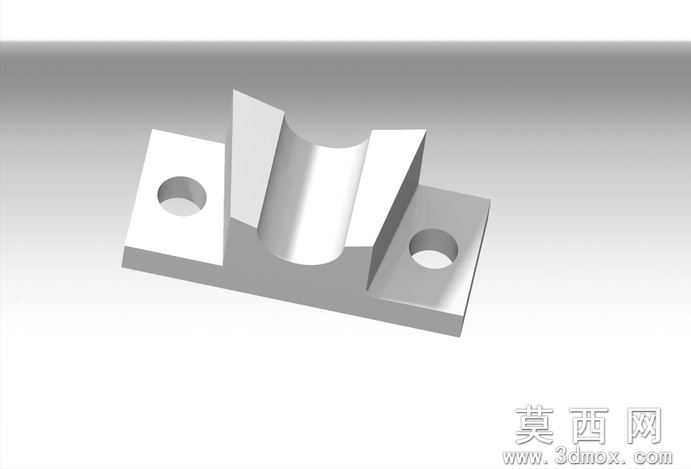

该零件采用三维参数化建模方式完成整体结构设计，建模过程中首先以矩形底板作为基础特征，通过拉伸命令生成底座基体，在底座左右两侧对称位置绘制圆形草图，经切除拉伸生成两个贯穿式安装通孔，孔位尺寸经过公差匹配设计，可适配对应规格的标准紧固件，实现零件在装配工位上的可靠固定。在底板中部位置，通过两侧对称的垂直拉伸生成支撑立板，两块立板相对的内侧表面采用圆弧曲面成型设计，共同构成中间的弧形定位槽结构，弧形槽的曲率半径经过精准计算，可与对应直径的圆柱类工件外圆面完全贴合，起到径向定位与支撑承载的作用。立板外侧与底板上表面之间设置有过渡连接结构，避免直角连接处的应力集中问题，提升零件整体的结构强度与抗载荷能力。建模完成后对零件进行了真实感渲染处理，为零件赋予哑光金属材质，模拟普通碳素钢经过喷砂处理后的表面质感，调整场景光照角度，在零件的棱边、曲面位置生成自然的光影过渡效果，清晰展现各部分结构的轮廓与空间位置关系。该零件的设计思路围绕定位支撑的核心功能展开，整体结构紧凑无冗余特征，安装孔位的对称布局保证了装配后的受力均衡，中间弧形槽的结构可有效限制被支撑工件的径向位移，两侧立板的高度经过优化，既保证足够的支撑接触面积，又避免与周边装配部件产生空间干涉，可广泛应用于各类工装夹具、自动化设备的工件定位工位，作为圆柱类零部件的辅助支撑定位元件使用，建模过程中所有特征均保留完整参数，可根据实际使用需求快速调整安装孔间距、弧形槽曲率、立板高度等关键尺寸，适配不同规格的工件支撑需求。
