螺旋桨流体动力学性能分析三维设计

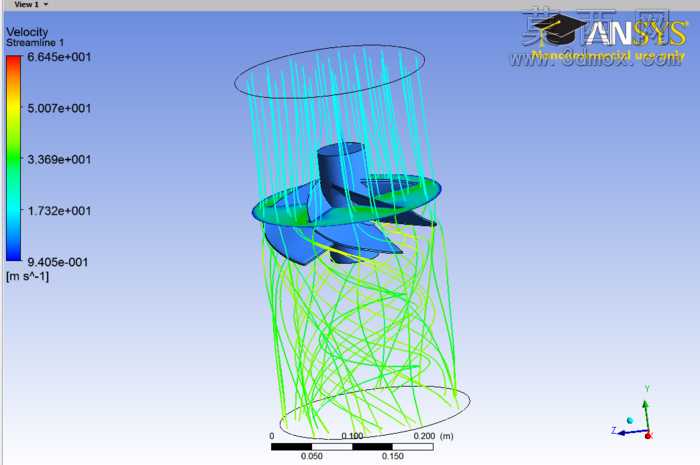

本作品围绕螺旋桨的流体动力学性能展开三维设计与仿真分析，首先基于螺旋桨的工作原理完成桨叶的三维参数化建模，精准还原桨叶的翼型曲面、扭转角度与轮毂衔接结构，建模过程中严格控制桨叶的曲面连续性，确保叶根到叶梢的厚度渐变、弦长变化符合流体力学设计要求，避免曲面出现折角、缝隙等影响仿真精度的问题。完成基础建模后，搭建螺旋桨的外流场计算域，划分结构化与非结构化结合的网格，对桨叶表面、近壁流场区域进行网格加密，保证流场计算的分辨率能够捕捉到边界层的流动细节。仿真环节采用CFD求解器开展定常流动计算，设置符合螺旋桨实际工作工况的来流速度、旋转转速边界条件，选取适配旋转机械流动的湍流模型，完成流场的迭代计算直至残差收敛。后处理阶段提取流场的速度分布数据，生成速度流线可视化结果，通过色彩映射直观呈现不同区域的流速大小：蓝色标识低流速区域，对应桨叶根部的流动滞止区与尾流低速区；青绿色标识中流速区域，对应桨叶中部的主流加速区；黄绿色标识高流速区域，对应叶梢附近的射流区与尾流涡旋区。同时通过流线的走向梳理螺旋桨工作时的流场走向，清晰展现流体从桨盘上方流入、经桨叶做功后旋转向下流出的完整流动过程，识别出叶梢涡、毂涡等典型流动结构，为螺旋桨的桨叶翼型优化、扭转角调整、降噪设计提供直观的数据支撑。整个建模与仿真过程严格遵循流体仿真的规范，几何模型与实际加工的螺旋桨结构保持一致，网格划分兼顾计算精度与计算效率，边界条件设置贴合实际运行场景，最终得到的流场结果能够准确反映螺旋桨的水动力性能，可用于螺旋桨的方案验证与性能优化环节。
