标准制式子弹弹头弹体一体化结构三维建模

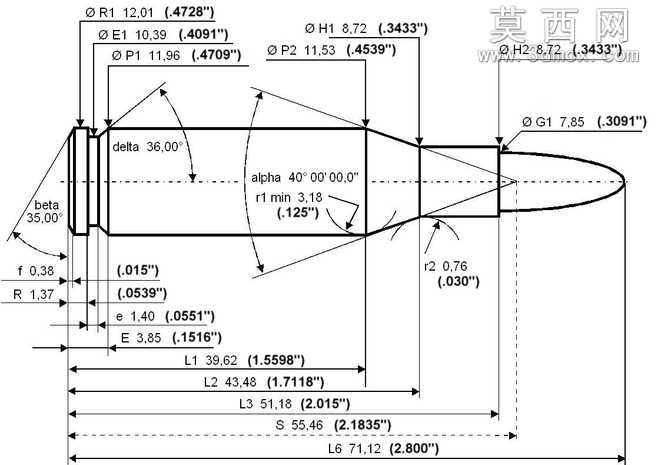

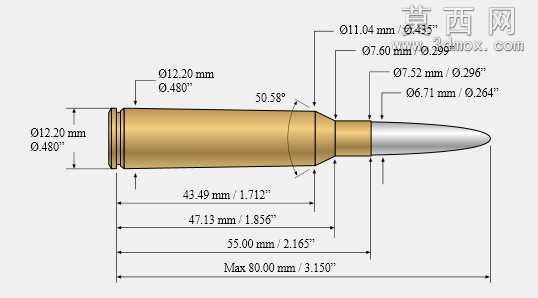

本次三维建模作品为制式子弹的完整结构设计，建模过程依托SolidWorks平台完成全参数化构建，全程以工程化设计思路为核心，严格对照二维工程图标注的所有尺寸参数完成特征搭建，确保模型每一处结构尺寸都与图纸标注完全匹配，还原子弹的真实工业结构形态。建模初期首先梳理子弹的整体结构逻辑，将其拆分为尾部装配段、中部药筒段、锥度过渡段、弧形弹头段四个核心结构模块，先绘制中心旋转基准轴，以轴为中心搭建旋转凸台的基础草图，逐一核对每一段直径参数：尾部R1尺寸为1.37，f段尺寸0.38，beta锥角为35.00°，尾部O R1直径12.01、O E1直径10.39、O P1直径11.96，中部药筒段O P2直径11.53、O H1直径8.72、O H2直径8.72，弹头根部G1直径7.85，所有直径尺寸均保留英制括号标注的对应数值，保证参数的严谨性。角度参数设置上，尾部delta角为36.00°，药筒段alpha角为40°，弹头与药筒衔接处的r1圆角半径为3.18，弹头弧形段r2圆角半径为0.76，轴向尺寸逐一匹配：e段尺寸1.40、E段尺寸3.85、L1段长度39.62、L2段长度43.48、L3段长度51.18、S段总长度55.46、全弹总长L6为71.12，所有特征完成后添加对应圆角与倒角细节，还原零件加工后的工艺特征。材质渲染阶段，为弹体部分赋予黄铜金属材质，调整金属粗糙度、反射率参数模拟真实弹壳的金属质感，弹头部分赋予覆铜钢材质，通过材质差异区分不同结构段的功能属性，渲染时添加柔和环境光，突出弹体曲面的流畅弧度与金属光泽。结构设计上严格遵循子弹的真实装配逻辑，尾部结构预留与底火装配的贴合面，药筒段内部预留装药空腔结构，锥度过渡段保证弹头与药筒的衔接强度，弧形弹头采用空气动力学优化的曲面造型，符合子弹飞行过程中的减阻设计要求。建模过程中全程采用参数化关联设计，所有尺寸均与工程图参数绑定，后续可通过修改参数快速调整不同口径、不同长度的子弹模型，为后续的结构仿真、3D打印验证提供可编辑的基础模型，整个建模过程兼顾尺寸准确性与结构合理性，完整还原了制式子弹的工业设计细节，也为同类型军工零件的参数化建模提供了可参考的流程思路。
