螺旋紧凑型节能荧光灯三维结构设计

　　日常民用与商用照明场景中，紧凑型荧光灯是替代传统白炽灯的核心照明器件，这款螺旋结构的紧凑型荧光灯，在结构设计上充分平衡了发光效率、安装兼容性与空间占用需求。从实际应用场景来看，这类灯具可适配家庭室内顶灯、壁灯、台灯，也可用于商用办公区域的筒灯、格栅灯等常规E27螺口灯座，无需额外改造安装接口，替换传统白炽灯时可直接拧入使用，适配性覆盖绝大多数常规照明点位。

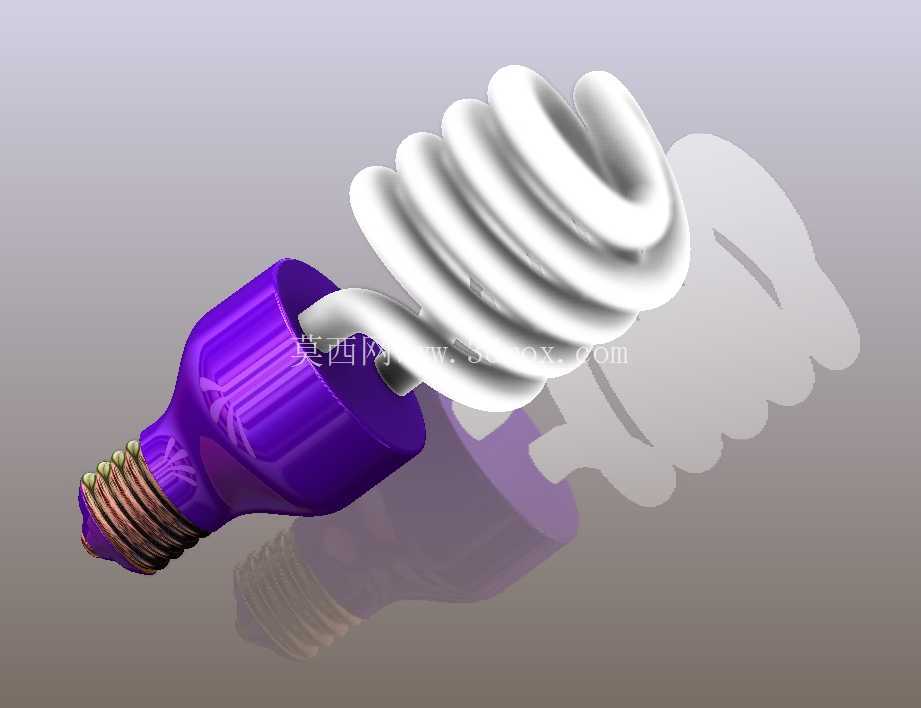

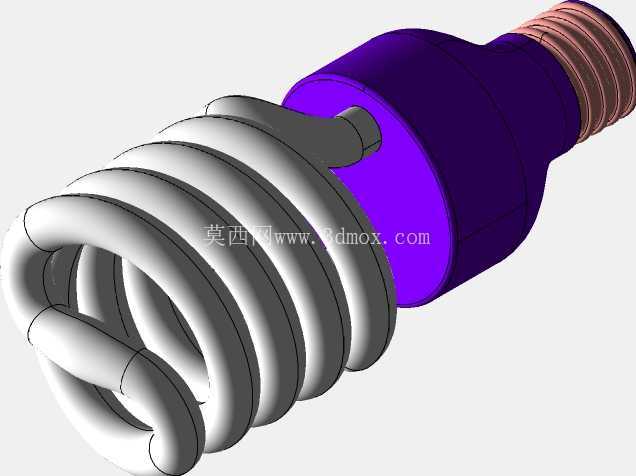

　　从功能特性层面看，螺旋盘绕的灯管结构是设计核心，相比同功率直管荧光灯，螺旋形态在有限的轴向空间内拉长了荧光灯管的有效放电长度，在保证发光通量满足照明要求的前提下，大幅压缩了灯具整体径向与轴向尺寸，解决了早期直管紧凑型荧光灯长度过长、无法适配小型灯罩的问题。灯头部分采用标准螺口结构，内部集成镇流器等驱动元器件，紫色绝缘外壳既实现了带电部件的物理隔离，也通过卡扣与螺口金属件形成可靠的机械连接，可承受安装拧动时的扭矩载荷，避免外壳开裂导致内部电路暴露。

　　设计过程中，首先需要确定的是安装边界尺寸：螺口部分采用通用E27规格，螺纹大径27mm，螺口长度控制在22mm，可匹配市面上绝大多数标准灯座的啮合深度要求，保证安装后接触可靠、无松动脱落风险。灯管部分的螺旋盘绕直径控制在45mm以内，整体灯具从螺口顶端到灯管末端的总长度不超过90mm，可适配内径50mm以上的各类小型灯罩，不会出现灯罩无法完全容纳灯具的问题。灯管管壁厚度控制在0.8mm，既保证玻璃材质的结构强度，避免运输、安装过程中磕碰碎裂，也能控制荧光粉层的涂覆均匀性，保证发光时无明显暗区。

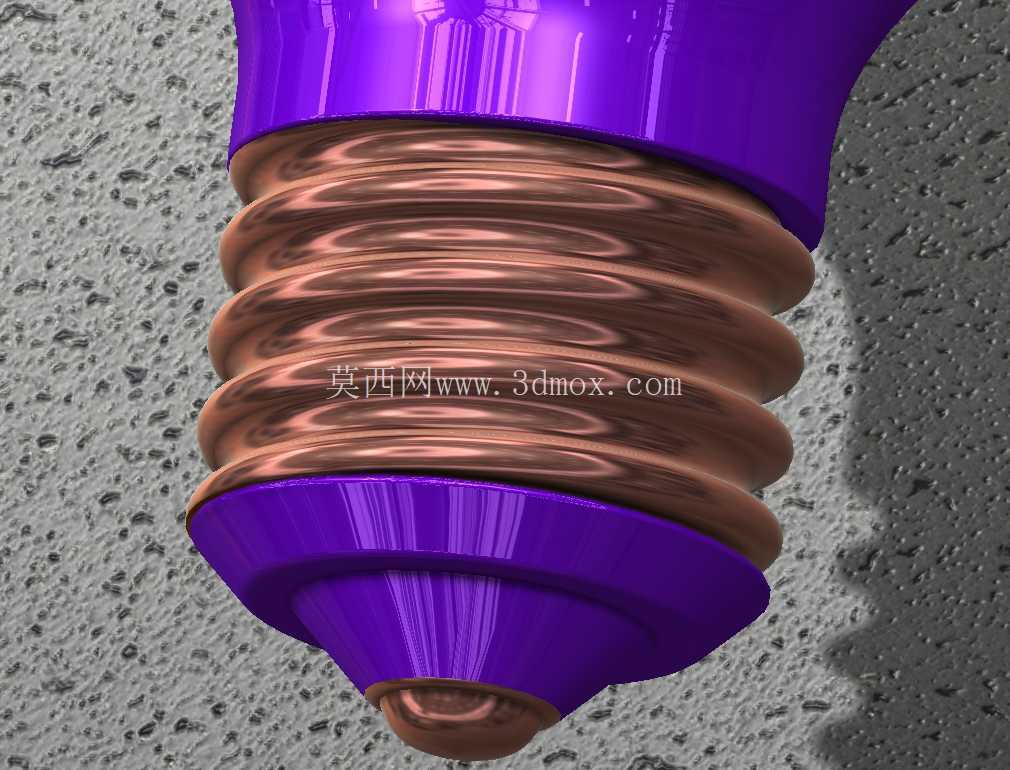

　　结构细节上，灯管与灯头的连接部位采用耐高温密封胶填充固定，可承受灯具长期工作时镇流器与灯管产生的温升，避免胶层老化松脱导致灯管移位。螺口顶端的绝缘触点采用弹性铜质材料，安装后可与灯座中心触点保持稳定的压力接触，降低接触电阻，避免长期工作时触点过热烧蚀。灯头外壳的防滑纹路设计，可增加安装拧动时的手部摩擦力，即使用户徒手安装也能施加足够的拧紧扭矩，无需借助工具即可完成安装操作。

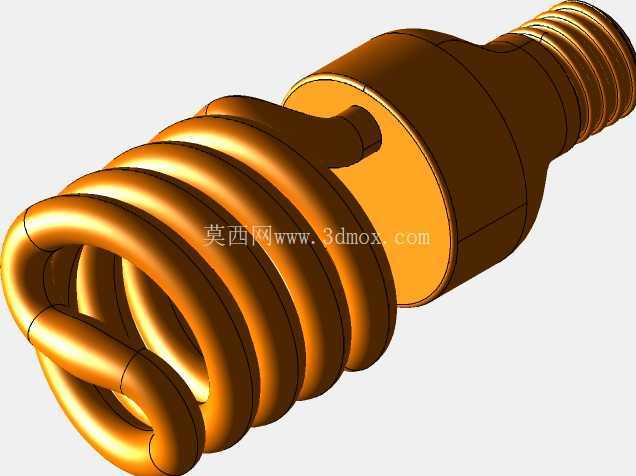

　　从工程建模的角度来看，这款灯具的建模难点集中在螺旋灯管的曲面构建上，需要先根据灯管有效长度计算螺旋线的圈数、导程与中径，保证盘绕后的灯管无自相交、管壁厚度均匀，扫描生成灯管实体时要控制曲面曲率连续，避免出现局部壁厚突变导致的应力集中问题。灯头部分的建模需要匹配标准螺口的牙型参数，保证螺纹尺寸符合通用互换要求，内部镇流器的容纳腔要预留足够的元器件安装空间，同时保证外壳壁厚均匀，避免注塑成型时出现缩痕、缺料等工艺缺陷。

　　实际选型使用时，这类紧凑型荧光灯相比同亮度的白炽灯，功耗可降低70%以上，使用寿命是传统白炽灯的5-8倍，适合在长时间照明的场景下使用，可有效降低照明能耗与更换频率。安装时需注意灯座的额定电压与功率匹配，避免过载导致灯具损坏，更换时需等待灯管冷却后再操作，避免高温烫伤。建模过程中还原的所有安装接口尺寸，都可直接用于照明产品的结构匹配验证、灯具装配干涉检查，也可用于照明场景的三维可视化搭建，为照明方案设计提供精准的器件模型支撑。
