西德福SP215-15双联液压管夹三维设计

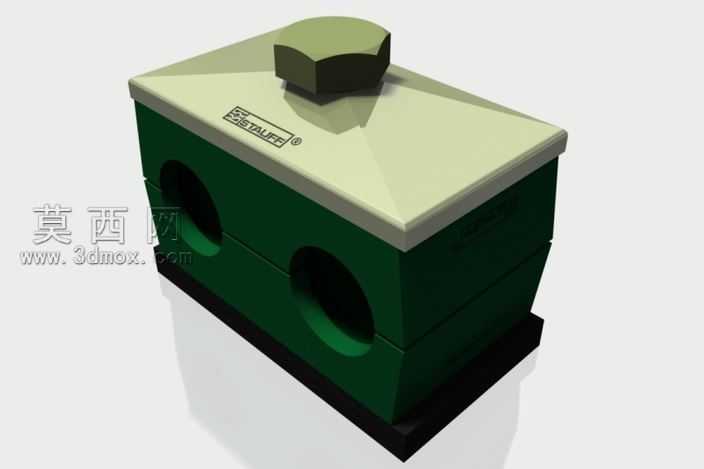

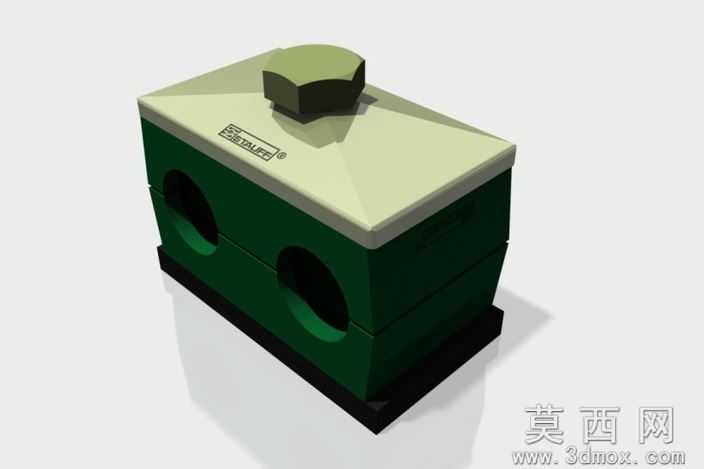

本模型为西德福标准SP215-15规格双联液压管夹，采用Autodesk Inventor完成全参数化三维建模，整体建模过程严格遵循液压管夹的实际生产尺寸规范，完整还原了该款管夹的全部结构细节。模型主体分为上下夹体、顶部锁紧旋钮、底部安装底座三个核心部分，上下夹体采用对称式对合结构，开设两个直径15mm的圆形通孔用于穿装液压油管，孔位边缘做了适配油管外径的圆弧过渡处理，避免安装时刮伤油管外壁。建模阶段先绘制夹体的二维截面草图，通过拉伸命令生成夹体基础实体，再对棱边做统一的倒角处理，还原真实产品的注塑成型工艺特征；顶部的八角形锁紧旋钮单独建模，通过装配约束与上夹体的定位凸台完成配合，旋钮表面压印西德福品牌标识，采用浮雕特征实现标识的凹凸质感，还原实物的铭牌细节。材质渲染阶段，上下夹体主体赋予深绿色工程塑料材质，调整材质的粗糙度参数模拟聚丙烯材质的哑光磨砂质感，顶部旋钮与上夹体上盖采用浅米灰色工程塑料材质，与深绿色主体形成清晰的视觉区分，底部安装底座赋予黑色橡胶材质，添加轻微的纹理凹凸效果模拟橡胶减震垫的表面质感，整体渲染采用柔和的工作室光照环境，多角度呈现管夹的结构形态与材质特征。结构设计上，该款双联管夹可同时固定两根15mm外径的液压管路，上下夹体对合后通过顶部旋钮旋紧实现管路的抱紧固定，底部橡胶底座可在安装时起到减震缓冲作用，避免管路振动传递到安装面，同时降低管路与夹体之间的硬接触磨损。建模过程中对所有配合面做了公差预留，确保虚拟装配时各部件无干涉，可直接用于液压系统管路布置的装配仿真，也可作为液压配件选型展示的三维素材使用，完整还原了该款标准管夹的工业设计细节与功能结构特征。
