法国护卫舰船艏饰盾造型三维设计作品

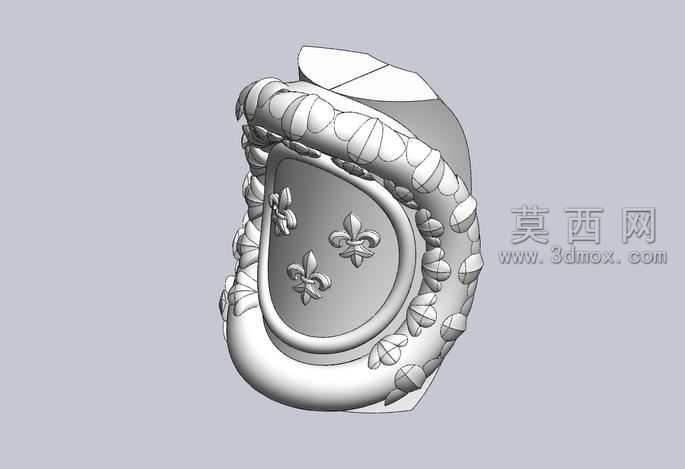

本作品为法国护卫舰船艏保护鼻部位的装饰盾徽三维建模成果，整体采用SolidWorks软件完成全参数化建模流程，建模过程中优先采用曲面建模与实体建模结合的方式，精准还原传统法式舰船艏饰的华丽浮雕质感。首先从整体轮廓入手，先绘制盾形主体的基准草图，通过拉伸、放样命令生成盾体的基础曲面，对盾体边缘做圆润的倒角过渡处理，匹配舰船艏部安装的曲面贴合需求，确保饰件安装后能与船艏曲面顺滑衔接，起到装饰兼结构防护的作用。针对盾面外围的珠串状装饰边，采用阵列特征配合路径跟随命令完成，逐个调整每颗装饰珠的曲面弧度，保证珠串排列均匀、凸起高度一致，还原传统手工雕刻饰件的规整质感；盾面上方的卷草状包边，通过多组引导线放样生成曲面，再对曲面做加厚处理，做出层叠的褶皱浮雕效果，模拟布艺包裹盾边的柔软视觉质感。盾面中心的三朵鸢尾花浮雕是建模的核心细节，先绘制单朵鸢尾花的花瓣轮廓草图，通过曲面剪裁、边界凸台命令生成花瓣的立体起伏形态，再将完成的单朵鸢尾花按照三角对称布局阵列到盾面指定位置，对花瓣与盾面的衔接处做圆角过渡处理，避免出现生硬的拼接棱角。材质设置阶段，为整体模型赋予哑光金属材质，调整材质的粗糙度参数模拟古铜饰件的磨砂质感，对浮雕凸起的边缘适当提高高光反射强度，模拟长期使用磨损后的亮边效果；渲染阶段采用柔和的侧上方打光，突出浮雕的明暗层次，让卷草边、珠串饰、鸢尾花的立体结构清晰呈现，同时在模型底部添加柔和的投影，增强模型的空间立体感。设计过程中充分考虑该饰件作为船艏保护鼻构件的结构属性，在保证装饰细节还原度的同时，对盾体背部做了适配船艏安装位的贴合曲面设计，预留了安装定位的基准面，既还原了法式皇家舰船饰件的古典装饰特征，也满足船用构件的结构安装需求，整体造型对称规整，细节刻画精致，曲面过渡顺滑无破面，可用于舰船模型展示、仿古船饰复原参考、相关文创设计的三维素材使用。
