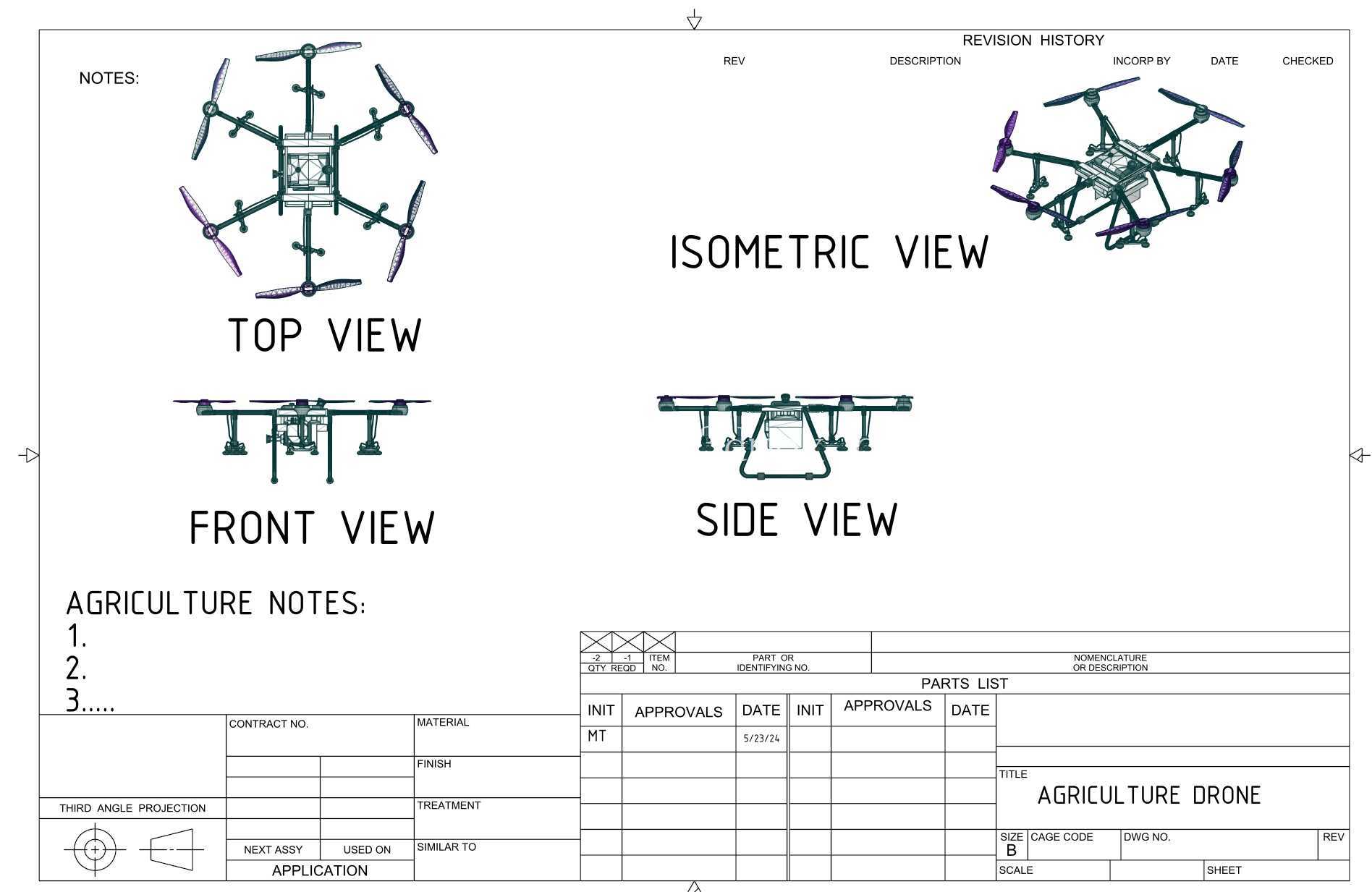

三种尺寸规格农用无人机结构设计方案

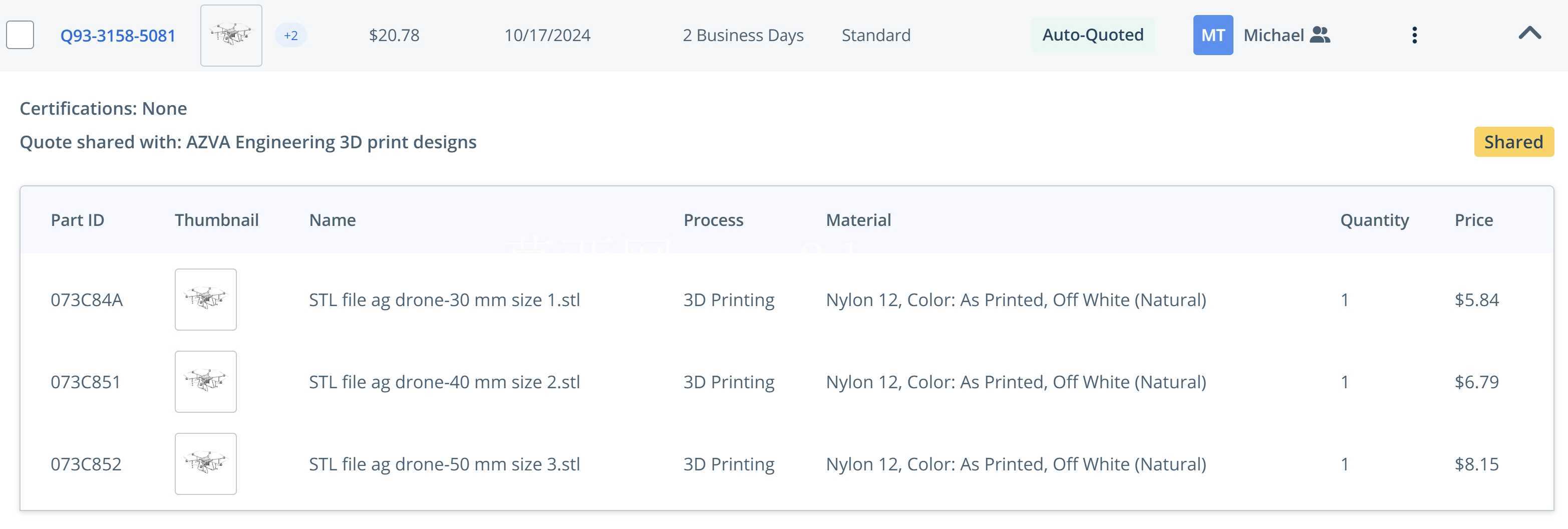

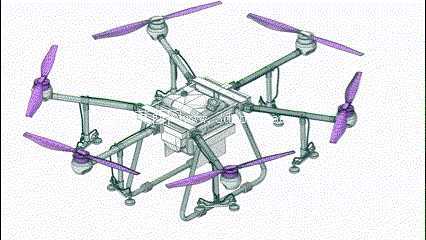

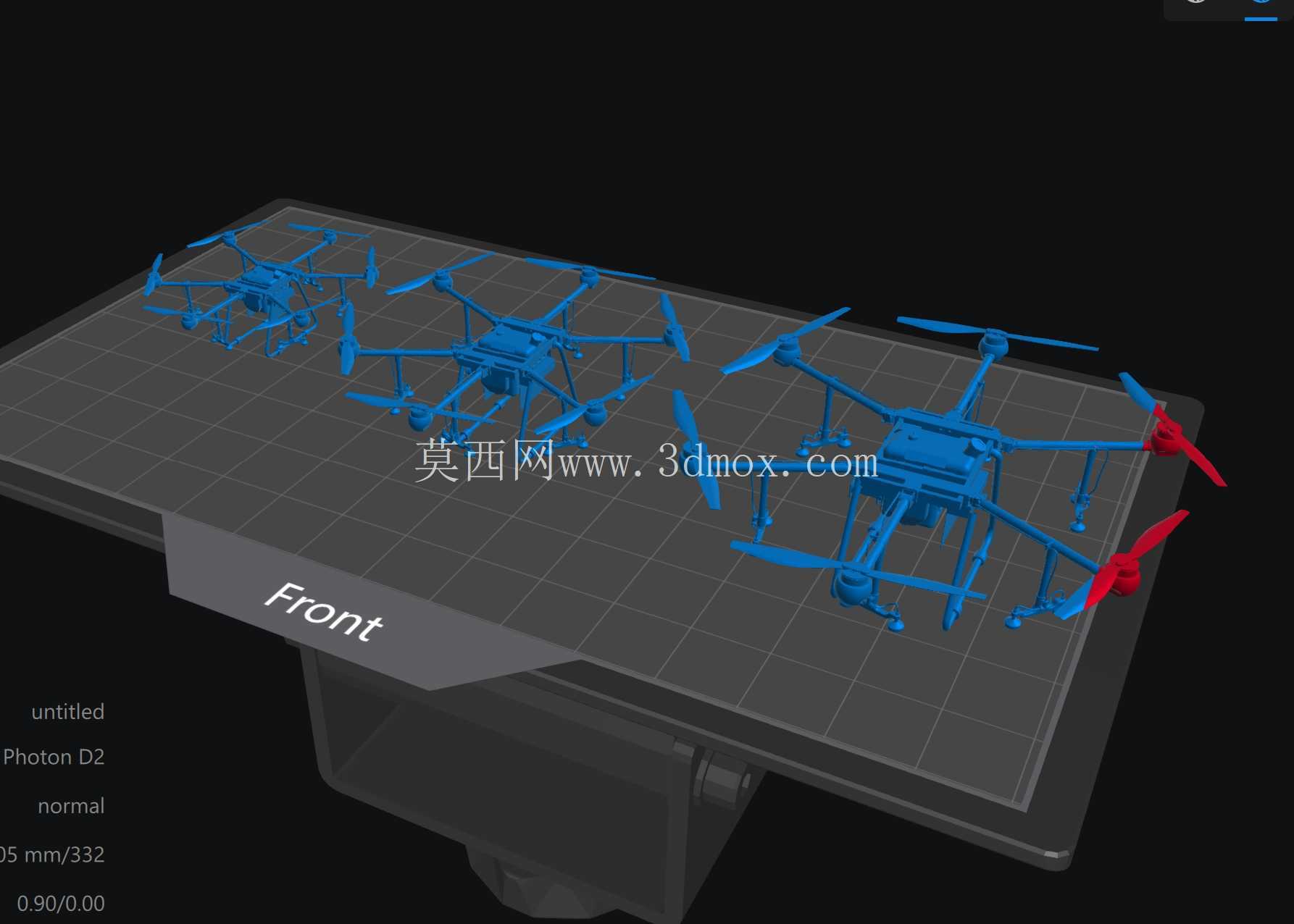

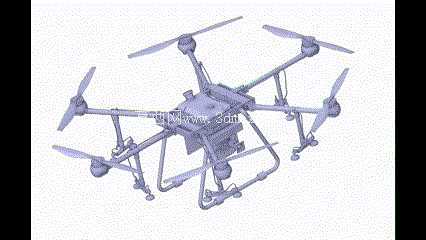

　　这套无人机结构方案针对低空农林作业场景开发，覆盖三种不同尺寸规格，适配不同作业幅宽、载重需求与起降场地条件，可满足小地块零散作业、中等规模连片作业、大面积跨区域作业的差异化使用需求。从实际作业逻辑出发，小尺寸机型侧重便携性与灵活度，机身结构紧凑，可在丘陵、山地等地形复杂、起降空间有限的区域完成植保喷洒、农田墒情监测作业，单人即可完成转运与起降准备，无需额外配套大型起降场地；中等尺寸机型平衡载重与续航，可搭载常规容量的药箱或多光谱监测设备，适配平原地区连片农田的常规作业需求，结构预留标准挂载接口，可快速切换喷洒、播撒、监测等不同作业模块；大尺寸机型侧重重载与长航时表现，可搭载大容量载荷完成大面积农田、林区的作业任务，结构强化了挂载点的受力冗余，可应对大载荷下的飞行振动与姿态变化。

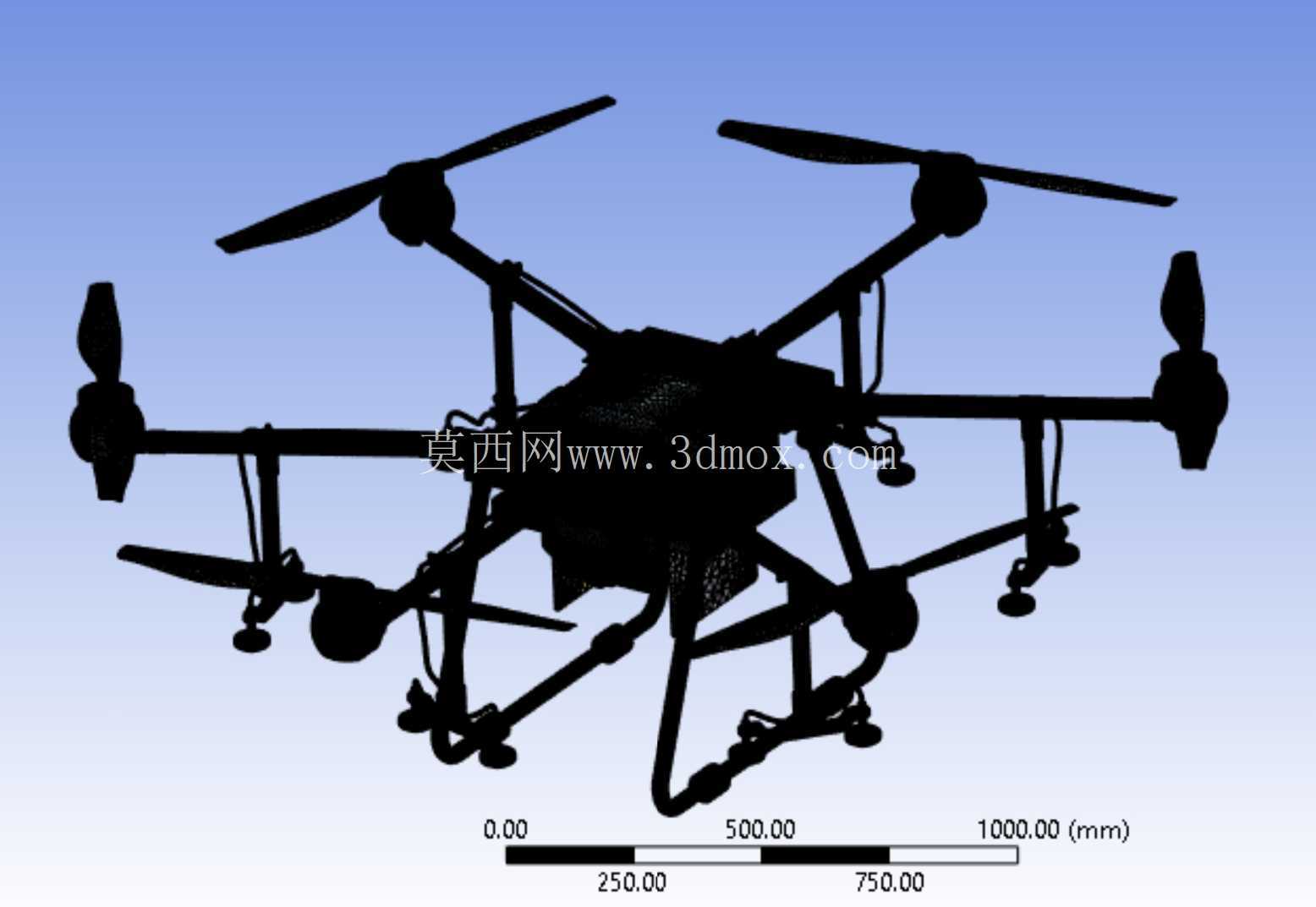

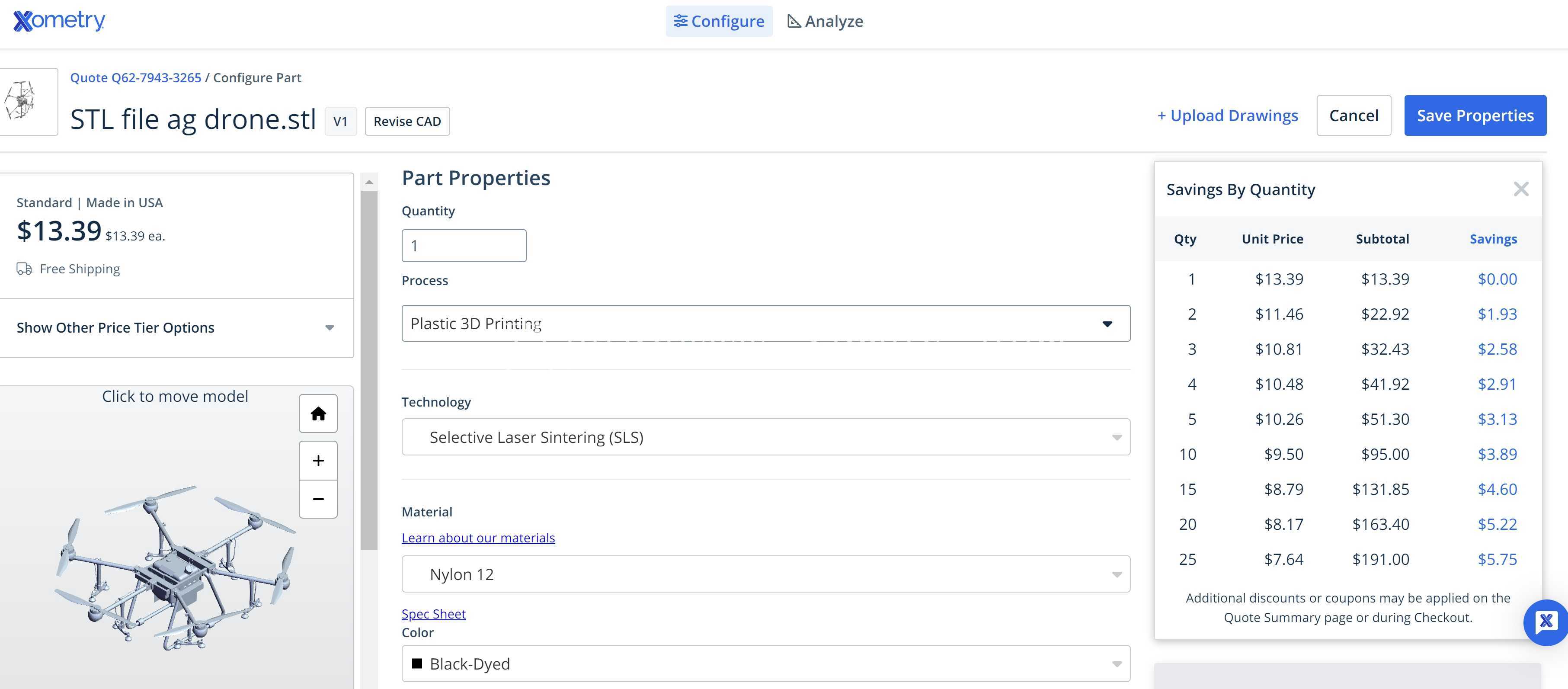

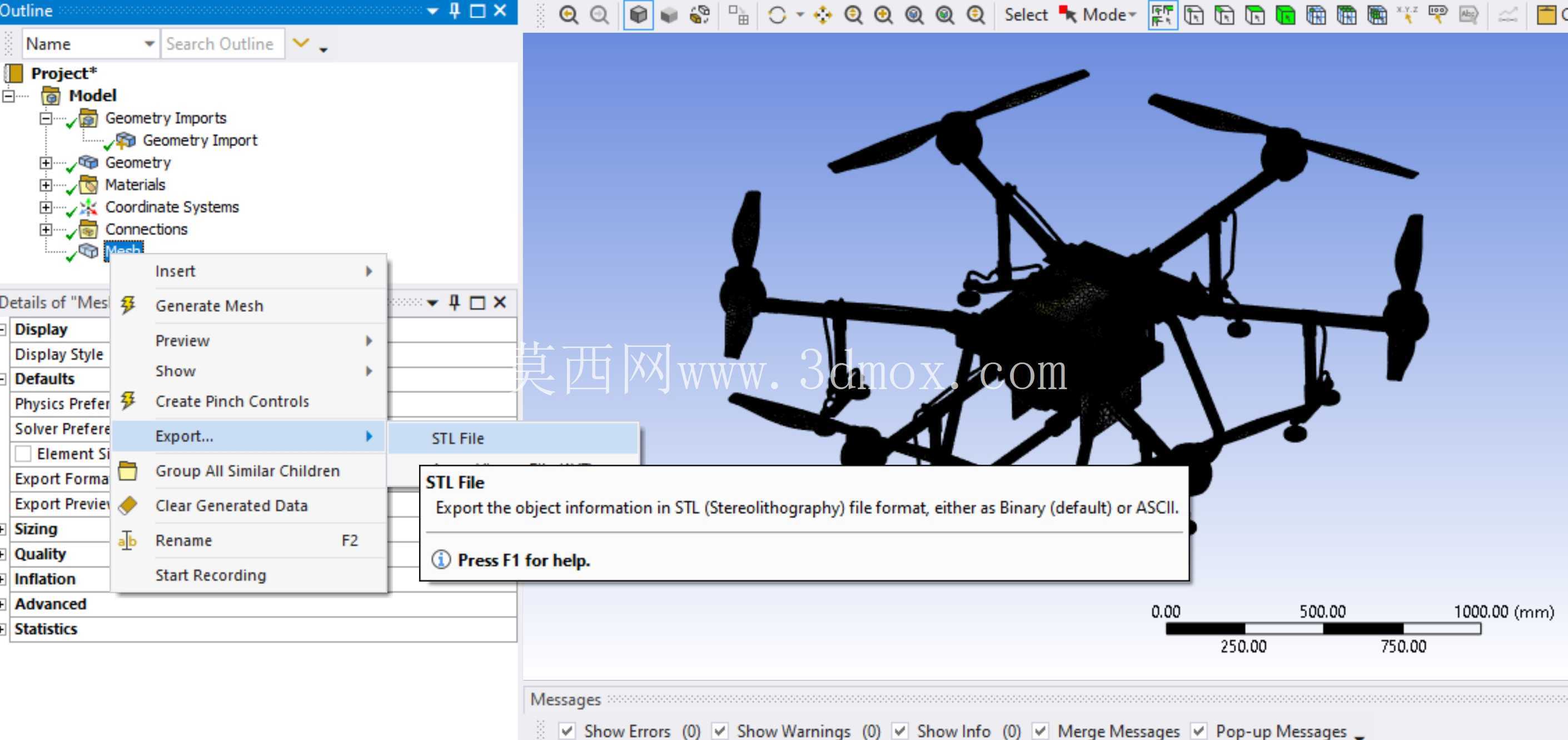

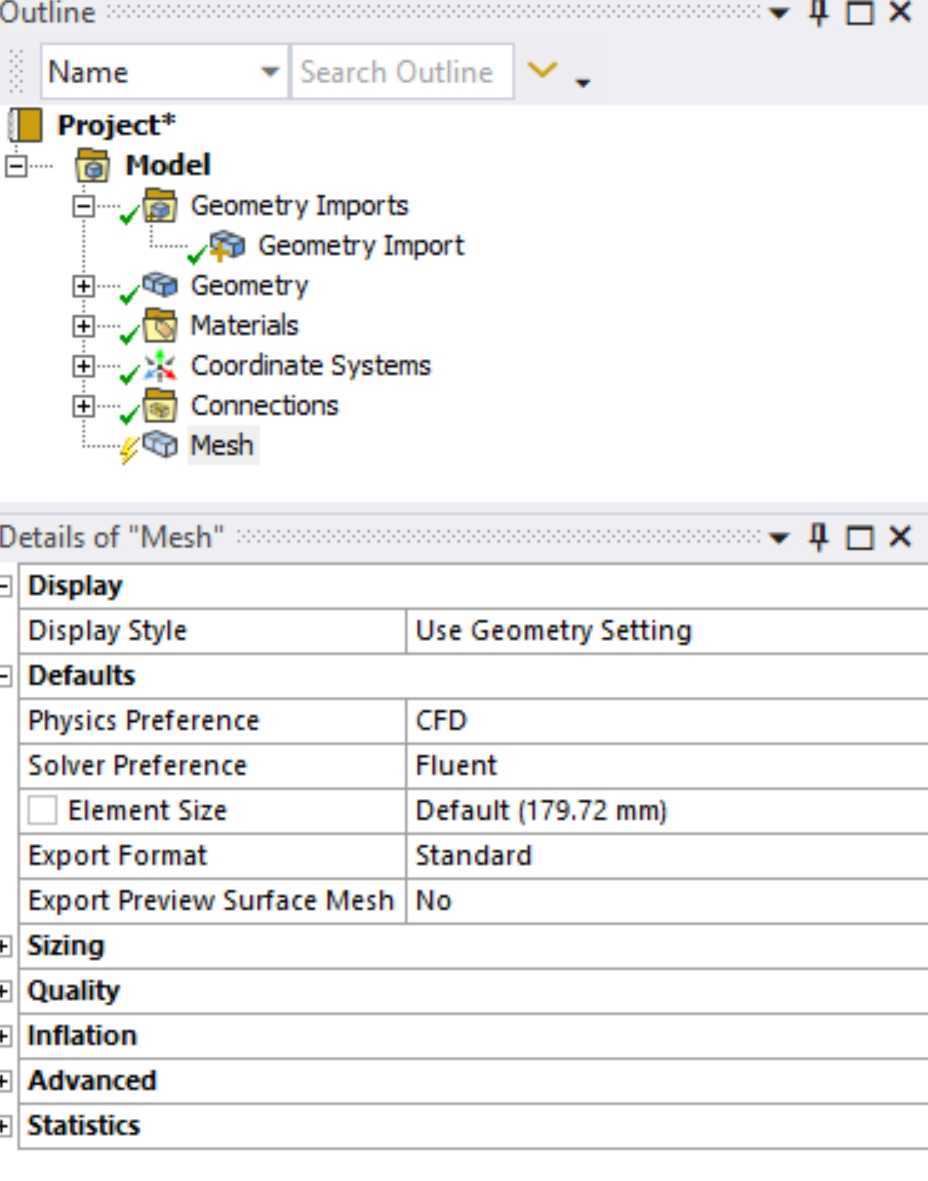

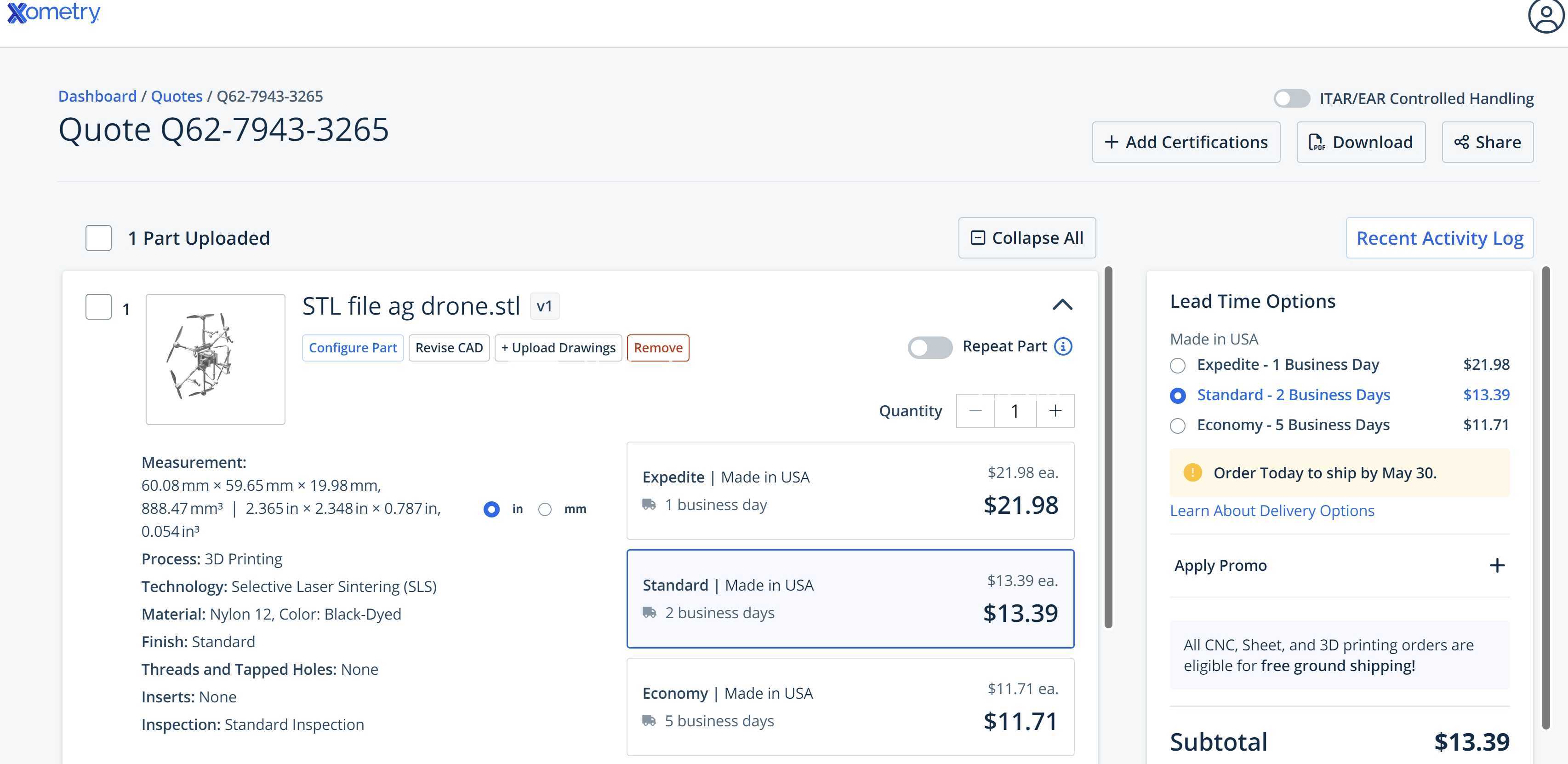

　　设计过程中优先考虑结构的可加工性与维护便捷性，机身主体框架采用对称式受力结构，核心受力路径沿机臂延伸至中心载荷舱，避免局部应力集中导致的结构疲劳，所有连接点位均预留标准快拆结构，日常作业中可快速更换受损的机臂、脚架等易损部件，无需复杂工具即可完成现场维护。外形尺寸设计上，三种机型的机臂折叠后均能适配常规运输车辆的后备箱或货厢空间，无需定制专用运输架，安装边界充分考虑了3D打印加工的工艺限制，所有结构件的壁厚、支撑角度均符合熔融沉积成型工艺的加工要求，无需额外添加复杂支撑即可完成打印成型，降低小批量试制的加工成本与后处理工作量。

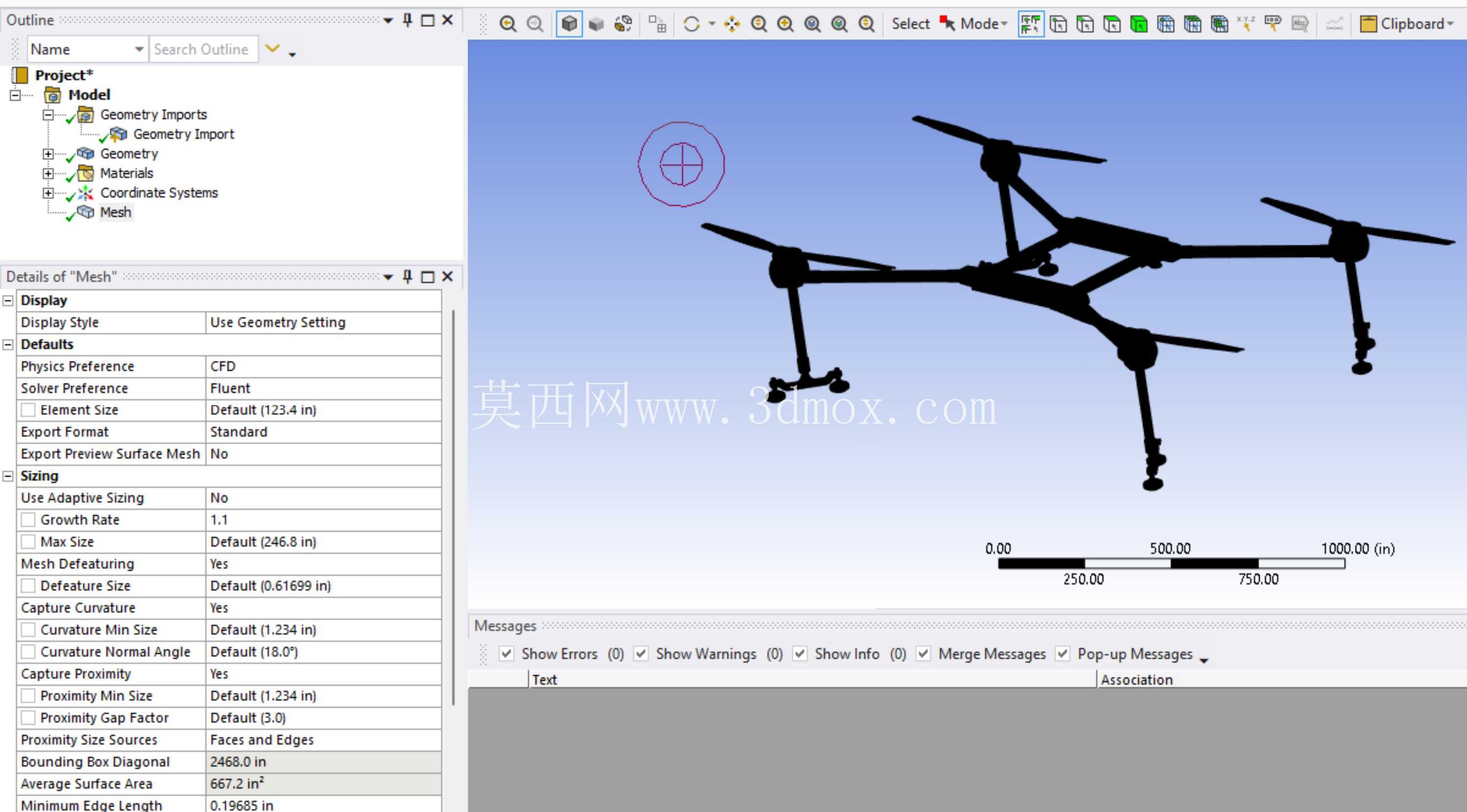

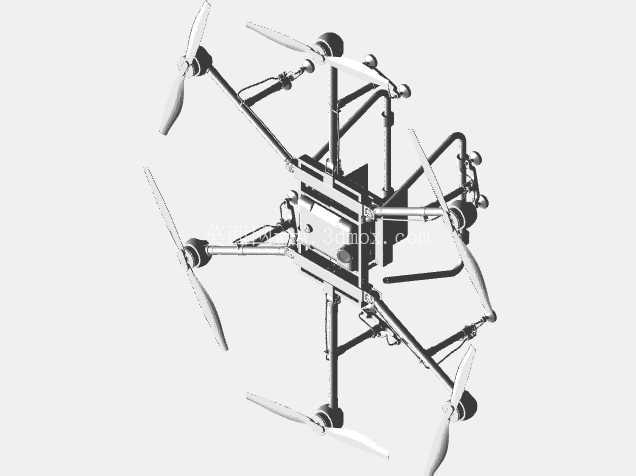

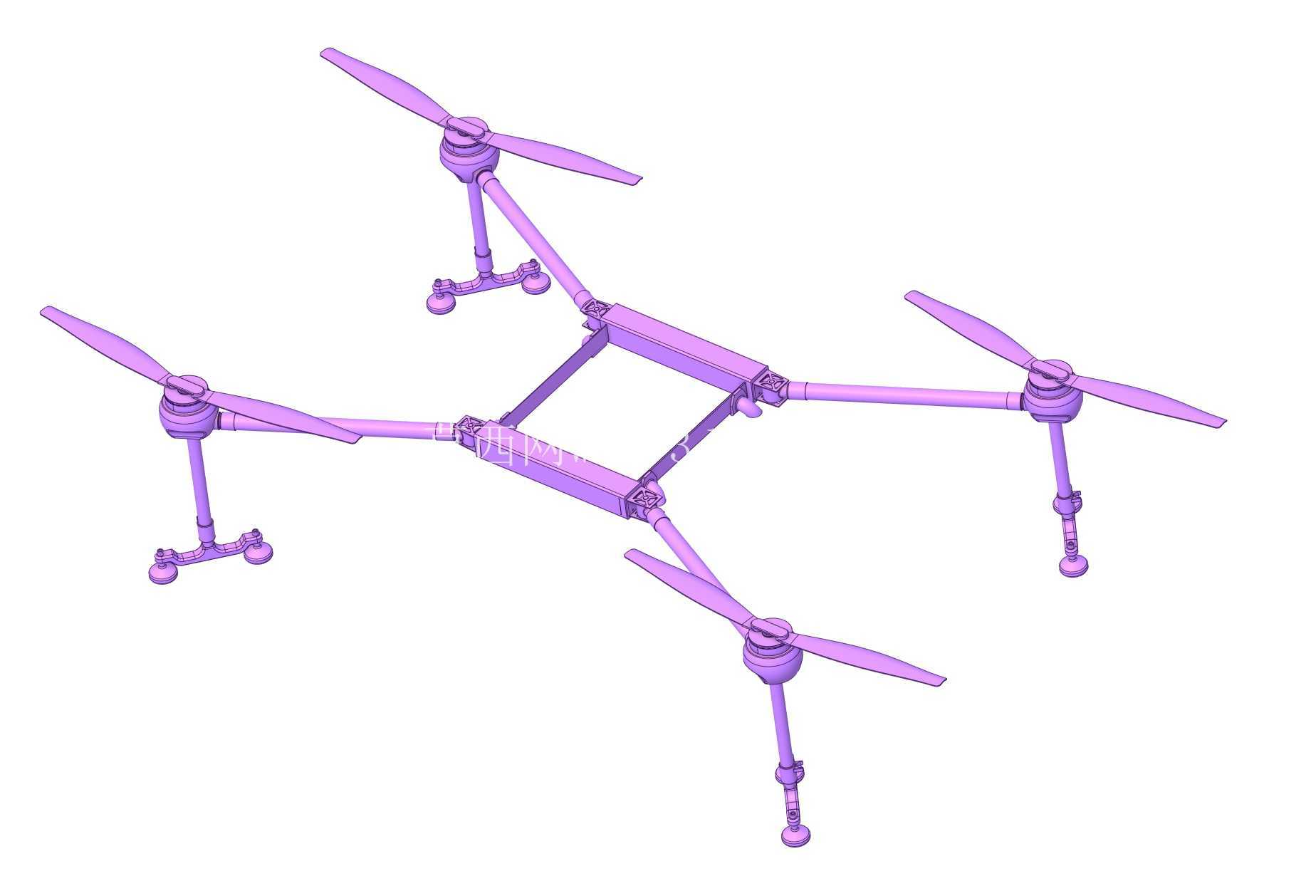

　　结构细节上，中心舱体采用分层布局，上层预留飞控、电池等核心电子设备的安装位，设置独立的走线槽与减震安装座，避免作业过程中的振动影响电子设备精度；下层为载荷挂载区，设置快装锁扣结构，可快速切换不同作业载荷，锁扣位置设置防脱保险结构，避免飞行过程中载荷脱落。机臂与中心舱的连接位置设置角度定位结构，组装时无需反复校准即可保证机臂角度一致，降低组装调试的工作量，机臂末端的动力安装位预留通用电机安装孔位，可适配不同规格的动力套装，方便用户根据实际作业需求调整动力配置。

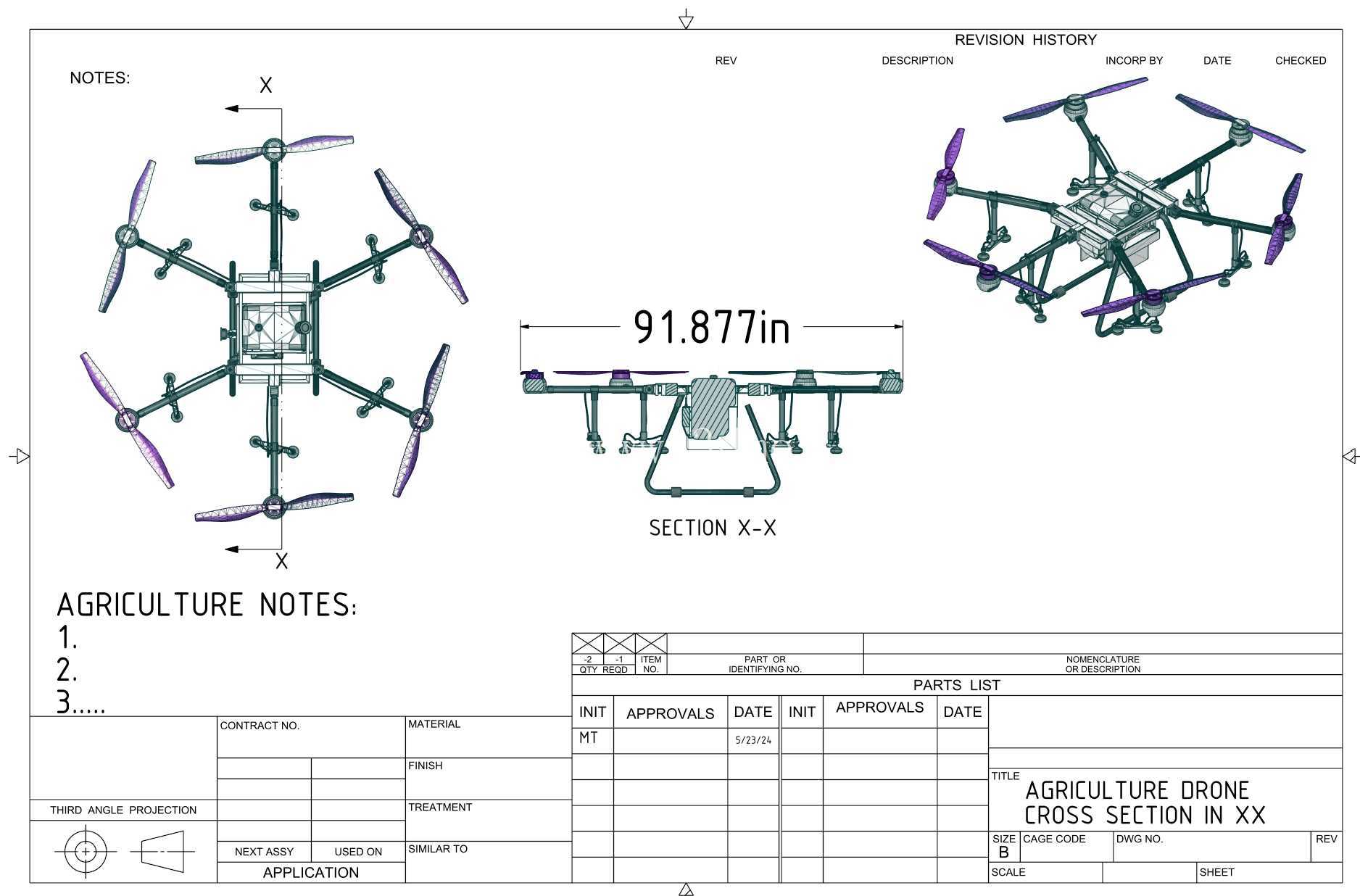

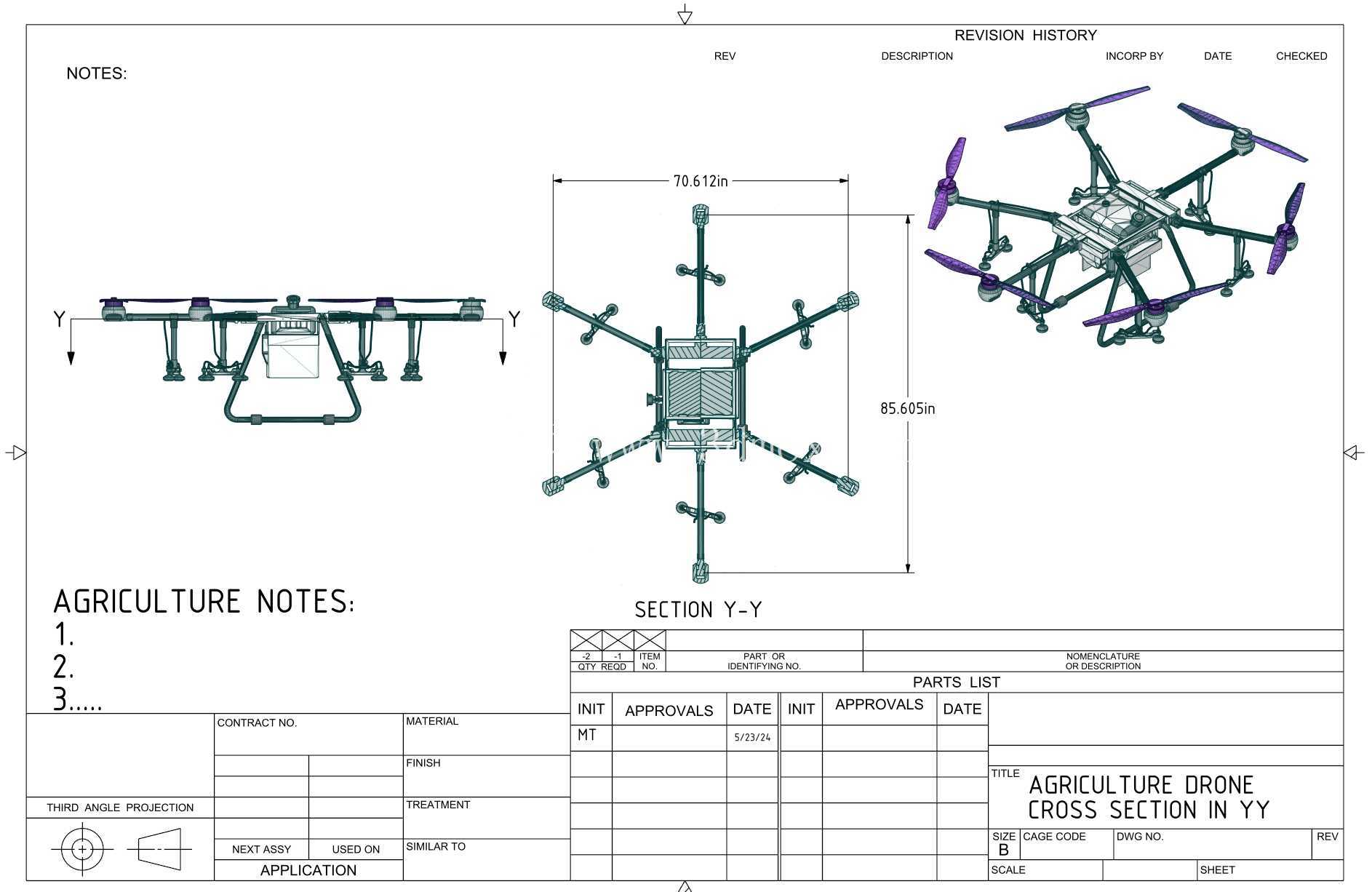

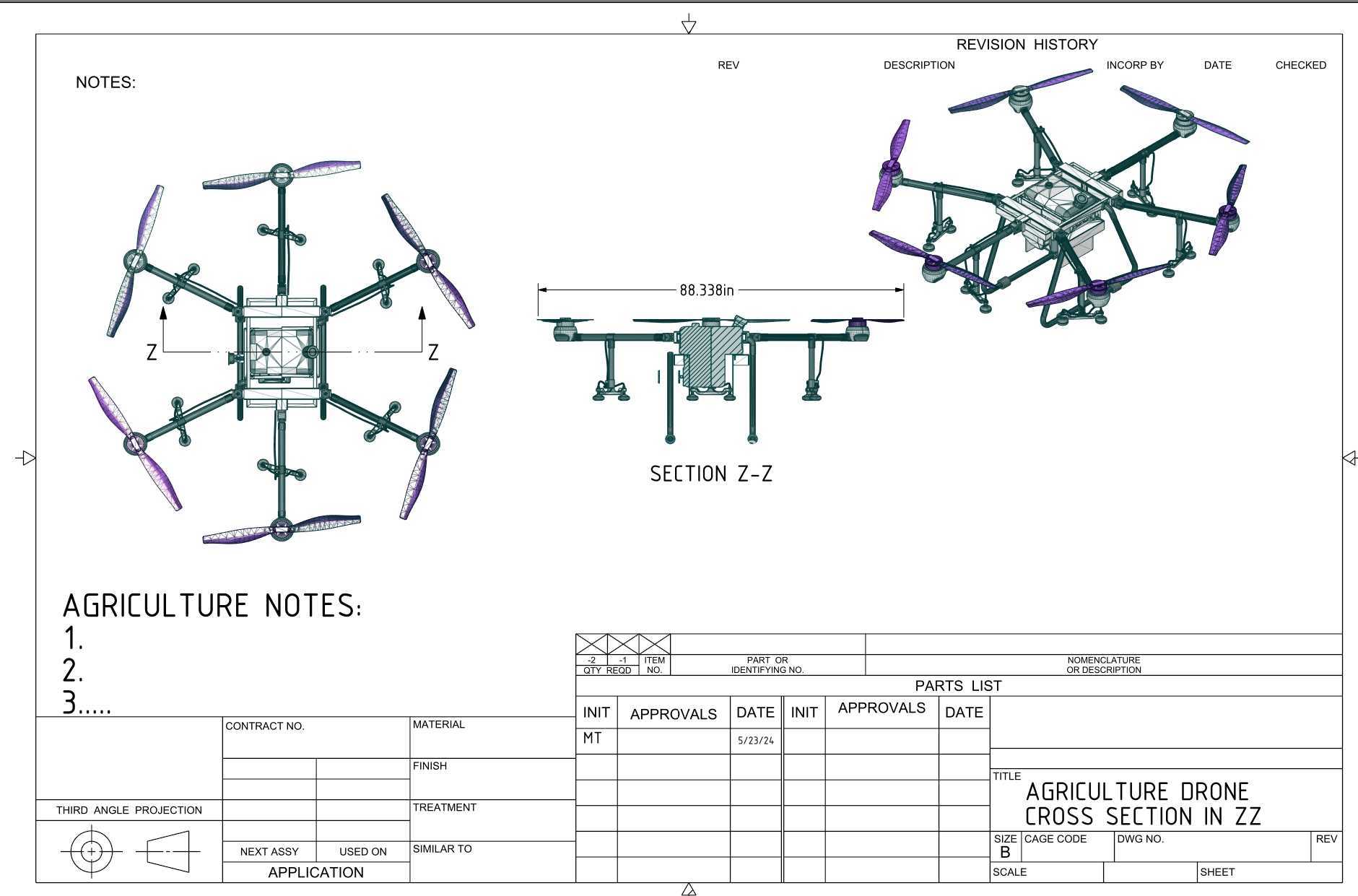

　　脚架结构采用高置设计，保证下方载荷舱有足够的离地间隙，避免起降过程中载荷与地面发生剐蹭，脚架底部设置防滑缓冲结构，可在不平整的田埂、坡地完成稳定起降，缓冲结构可吸收起降时的冲击载荷，降低冲击对机身结构与电子设备的影响。针对农林作业的复杂使用环境，所有外露结构件均做了圆角过渡处理，避免作业过程中剐蹭作物或对操作人员造成划伤，结构表面预留防水密封槽位，可搭配密封胶条实现核心舱体的基础防水，应对作业过程中的突发降雨或药液泼溅。三种尺寸机型的核心连接结构采用统一接口标准，部分易损件可实现跨尺寸通用，降低用户的备件储备成本，设计过程中对每个截面的受力情况做了对应优化，xx、yy、zz三个方向的截面均根据受力大小调整壁厚与加强筋布局，在保证结构强度的前提下尽可能降低机身自重，提升有效载荷占比。
