C型组合式机械安装定位工装组件

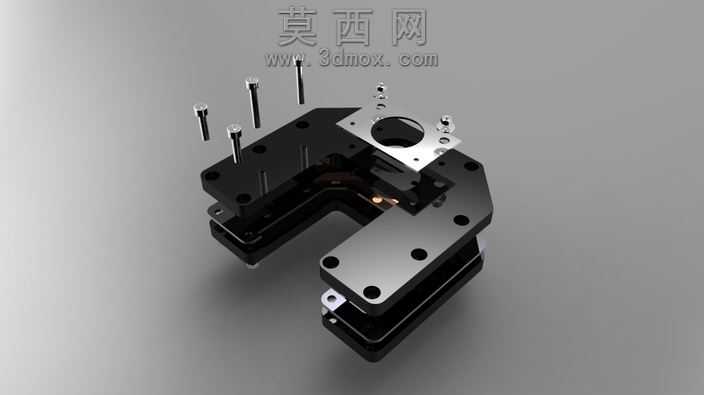

本作品为一款C型开口式机械安装定位工装组件，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械装配的公差配合原则，对每一处安装孔位、贴合面、定位止口都做了精准的尺寸约束，确保各零件之间可实现无干涉装配。模型整体以C型弯折的双层基座为核心承载结构，基座主体采用发黑处理的合金钢材质设定，渲染时为金属基体赋予了细腻的哑光磨砂金属质感，表面还原了机加工后形成的细微纹理，同时通过光影调整突出基座棱角处的倒角工艺细节，避免尖锐棱边的安全隐患。基座上均匀排布多组沉头安装孔，用于配套内六角圆柱头螺丝实现层板之间的锁紧固定，建模时对螺丝的头部槽型、螺纹段牙型都做了简化但精准的特征还原，既保证模型视觉真实度，也控制了整体文件的轻量化程度。在C型基座的上端开口位置，设计有一块银白色金属材质的安装定位板，该板材采用表面镀锌的钢材材质设定，渲染时为其赋予了略带反光的亮面金属质感，与深色基座形成鲜明的视觉区分，定位板上开设了异形定位孔与多组小型安装孔，用于对接待固定的功能工件，定位板与基座之间通过小型紧固件实现精准定位连接，保证装配后的位置度误差控制在工装设计允许的范围内。整体结构采用分层堆叠的设计思路，C型开口的结构形式可以为待装配工件预留充足的操作空间，双层基座的设计既提升了整体工装的结构刚性，减少受力后的形变概率，也可以通过中间夹层容纳相关的功能连接件。渲染阶段采用了工作室柔光布光方案，主光源从斜上方45度投射，配合辅助补光弱化结构死角的阴影，同时添加了柔和的环境反射效果，让金属材质的质感表现更加真实自然，整体模型完整还原了工装从基座到紧固件、定位板的全部装配关系，清晰展现了这类小型定位工装的结构设计逻辑，可作为机械工装设计的参考案例，也可用于相关机械装配教学的演示素材，帮助初学者理解工装设计中定位、锁紧、刚性保障的核心设计要点。
