机械加工用立式夹紧工装结构设计

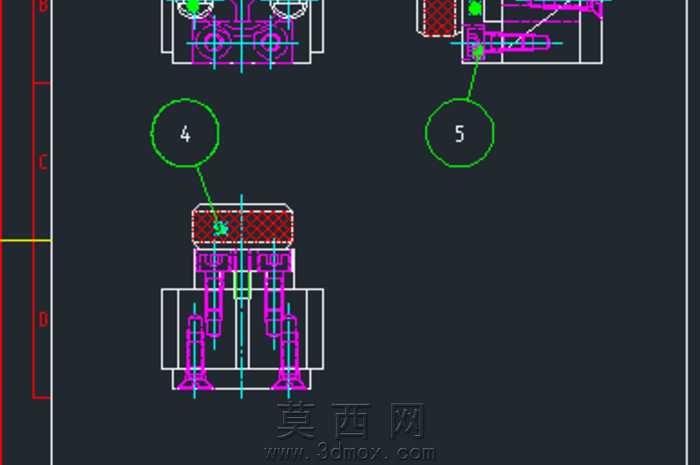

本作品为机械加工场景下使用的立式夹紧工装三维设计，整体采用对称式立式布局设计，建模阶段严格遵循机械工装的设计规范，从基准定位、夹紧受力、操作空间三个核心维度展开结构搭建。建模过程中先完成工装底座的基准特征绘制，确保底座安装面的平面度基准符合实际加工装配要求，再向上依次搭建支撑立柱、夹紧执行组件、定位挡块的结构，所有配合部位均按照机械配合公差要求预留合理间隙，保证后续装配运动无卡滞。结构设计上采用双立柱对称支撑形式，搭配中部的压紧执行单元，可实现对工件的垂直方向稳定夹紧，同时在工装上部设置辅助定位结构，避免工件装夹过程中出现偏移，图中标识的序号4、序号5分别对应辅助定位组件与侧向限位组件，两个组件配合主压紧结构形成多点定位夹紧的受力体系，可有效抵消加工过程中产生的切削力，防止工件出现窜动。材质设定上，工装底座与支撑立柱选用45号钢材质做调质处理，压紧接触部位选用硬质合金材质提升耐磨性能，定位接触面做表面淬火处理提升使用寿命，渲染阶段针对不同材质赋予对应的金属质感，钢材部位呈现哑光金属质感，淬火部位呈现高硬度金属的亮面质感，清晰区分不同功能的结构部件。设计思路围绕加工场景的实用性展开，整体结构紧凑无冗余设计，操作工位预留充足的操作空间，方便工人完成工件的上下料操作，同时所有夹紧动作可通过统一的驱动端实现联动，无需逐个调整夹紧点位，可有效提升工件装夹的效率，降低装夹辅助时间，适配中小尺寸零件的铣削、钻削等加工工序的装夹需求，结构的受力经过合理优化，夹紧力传递路径直接，可避免工装自身出现受力变形，长期使用也能保持稳定的装夹精度。
