通用电气喷气式飞机发动机托架结构设计

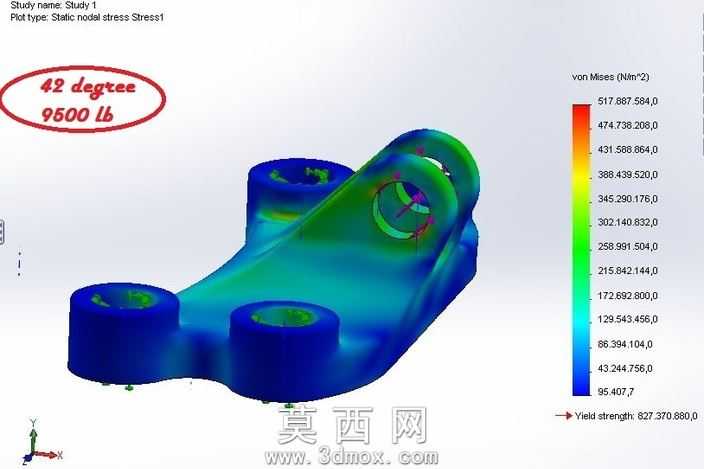

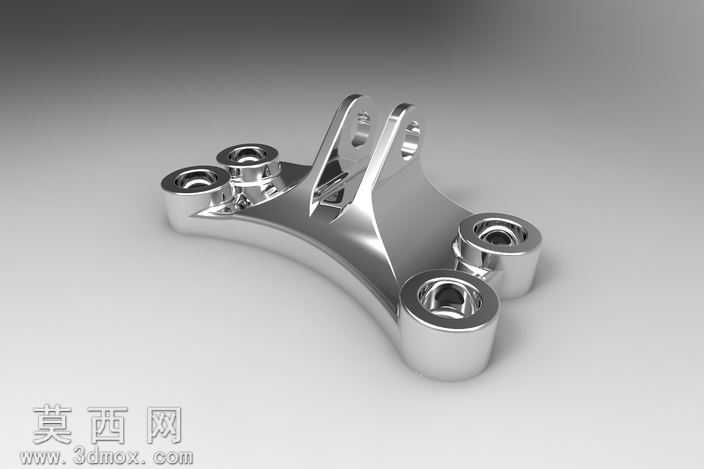

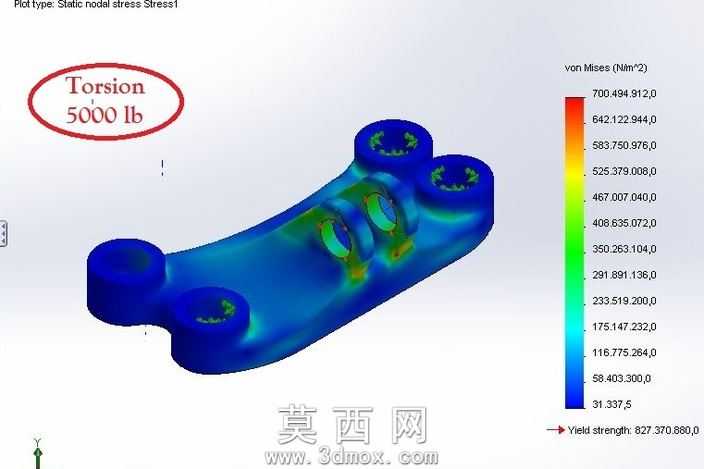

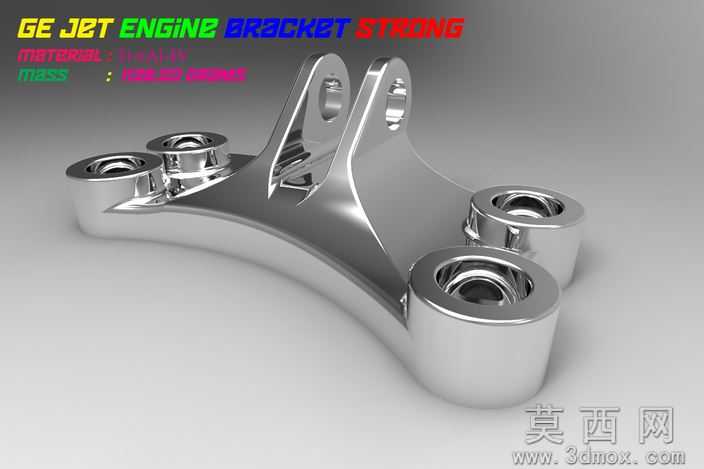

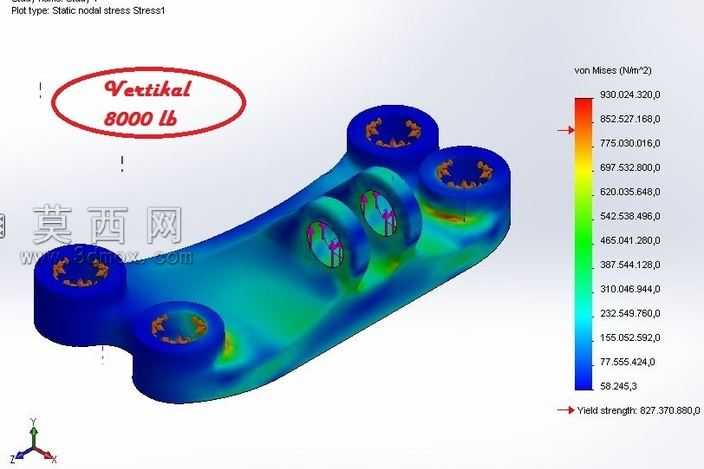

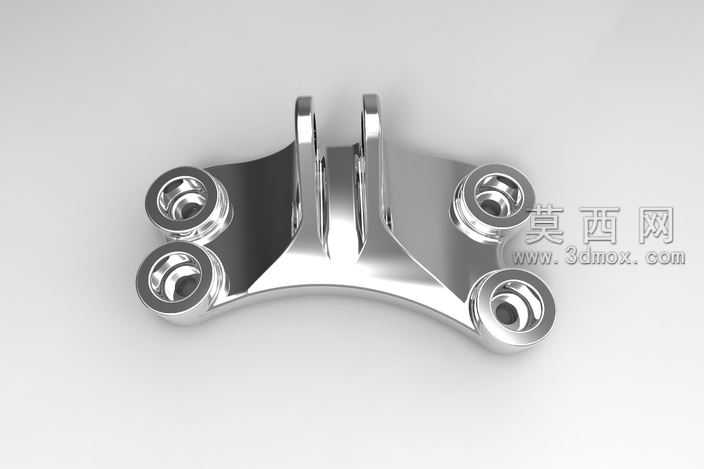

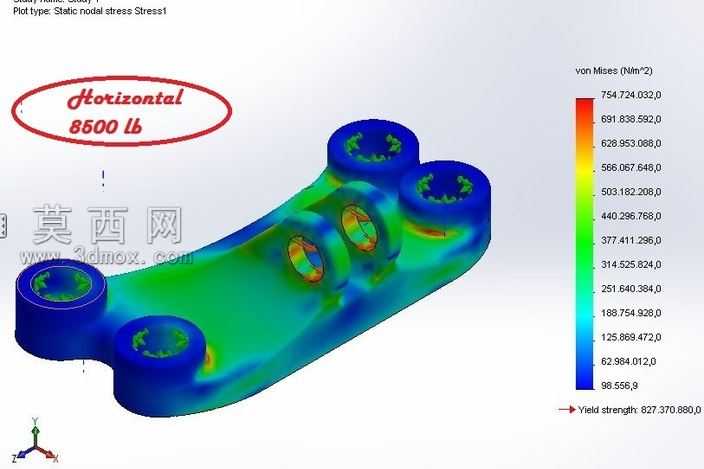

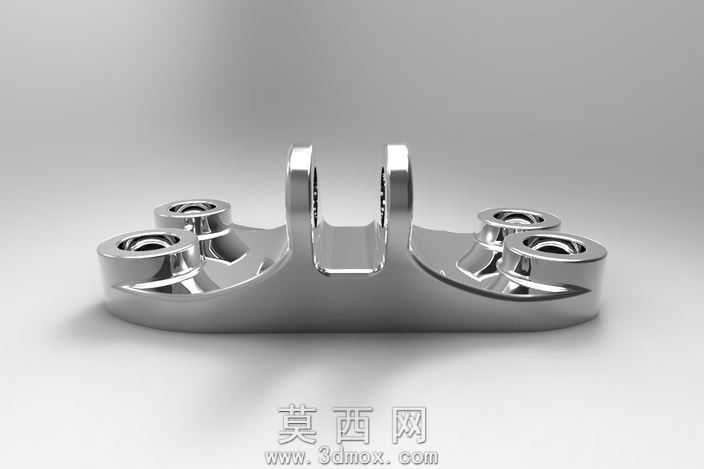

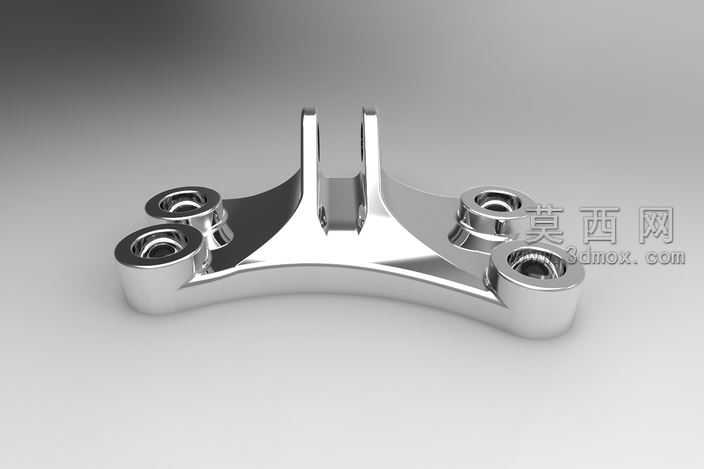

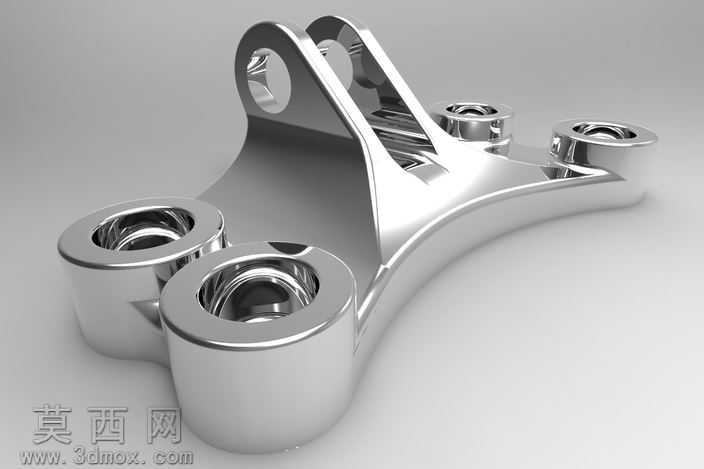

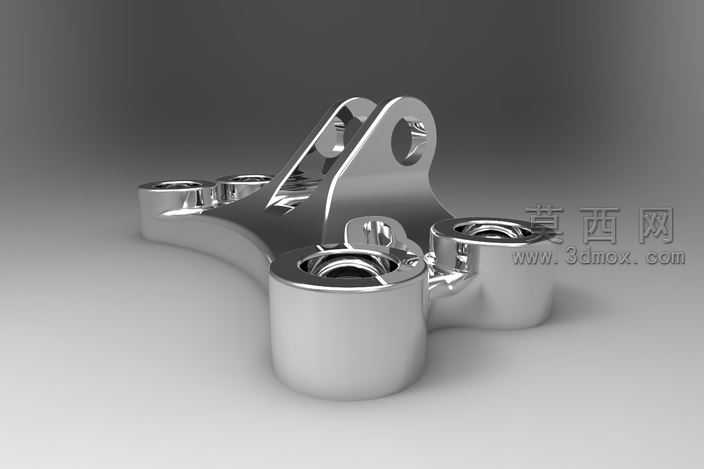

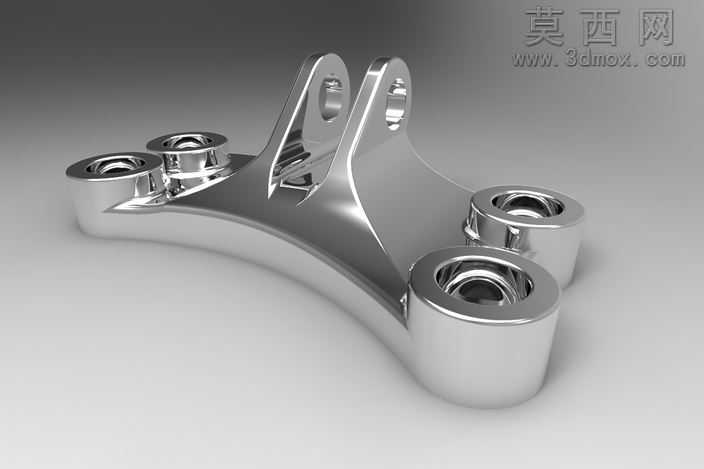

该作品为通用电气喷气式飞机发动机配套的承力托架三维设计，整体建模过程严格遵循航空零部件的设计规范，先通过草绘勾勒托架的整体轮廓与安装点位布局，确定四个发动机连接端与机身对接端的相对位置，保证各安装孔的同轴度、位置度公差符合航空装配要求。建模阶段采用实体建模与曲面建模结合的方式，先构建托架的主体承力基体，对各连接凸台进行加厚处理，再通过倒圆角、拔模等特征优化结构过渡区域，避免应力集中问题，所有安装孔位均按照标准航空紧固件的尺寸设计，预留足够的配合间隙与安装操作空间。材质渲染阶段选用航空常用的高强度金属材质，模拟抛光金属的表面质感，调整环境反射与光影参数，还原金属构件在光照下的真实光泽效果，清晰展现托架的曲面过渡与棱角细节，从渲染效果中可直观看到托架的流线型轮廓，既满足结构强度要求，也兼顾航空部件的轻量化设计需求。结构设计上，托架采用一体化成型的布局思路，四个圆柱形连接端分别对应发动机的不同安装点位，主体连接臂采用渐变厚度的截面设计，在承力较大的区域增加壁厚，在非核心承力区域做轻量化挖除处理，在保证整体结构强度、抗疲劳性能的前提下尽可能降低构件自重，适配飞机的减重设计要求。设计过程中参考了Grabcad平台同类型航空托架的设计挑战要求，反复调整各连接臂的受力角度，优化载荷传递路径，让发动机工作过程中产生的振动、推力载荷能够通过托架均匀传递到机身连接结构上，避免局部应力过大导致的构件变形或疲劳损坏，整体结构无冗余设计，各特征均服务于承力、安装、减重的核心需求，可直接用于后续的结构仿真验证与加工工艺参考。
