金属圆柱斜纹滚花结构三维设计作品

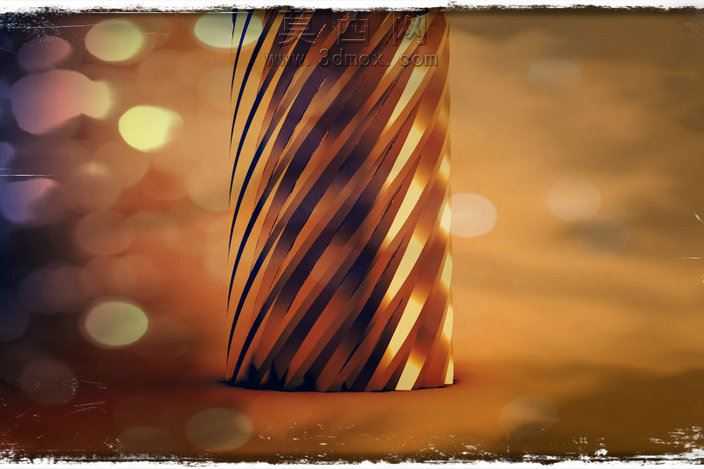

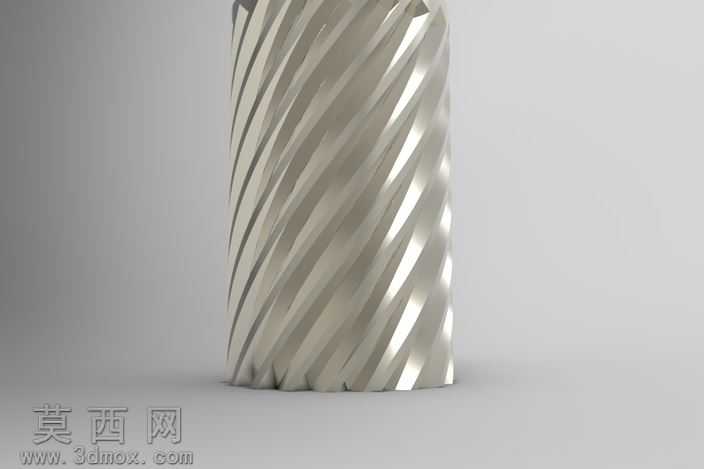

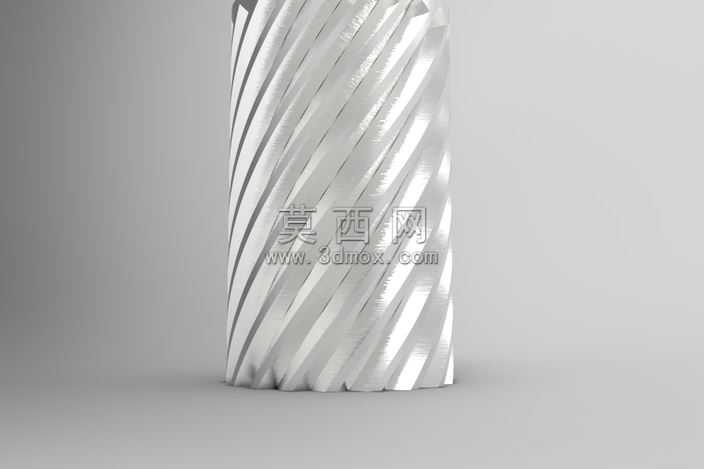

本作品为金属圆柱表面斜纹滚花结构的三维建模成果，建模阶段首先确定圆柱基体的基础尺寸参数，以等直径圆柱体作为结构基底，保证整体形态规整、同轴度符合机械加工的常规设计要求。滚花纹路的生成是本次建模的核心环节，首先绘制单条螺旋斜纹的截面轮廓，结合滚花加工的实际纹路走向，设定螺旋升角与纹路间距参数，通过螺旋扫掠命令生成单条凸起纹路，再通过圆周阵列操作，将单条纹路沿圆柱基体周向均匀排布，确保相邻纹路的间距一致、凸起高度统一，还原真实滚花加工后形成的连续斜向纹理效果。建模过程中对纹路与圆柱基体的衔接位置做了圆角过渡处理，避免出现尖锐棱角，既符合实际加工中滚花刀具挤压成型的工艺特征，也能减少后续渲染阶段的光影失真问题。材质设置阶段选用哑光金属材质，调整材质的反射率、粗糙度参数，还原金属工件经过滚花加工后的表面质感：凸起的纹路顶部因加工挤压带有微弱的金属高光，纹路凹陷区域则呈现相对柔和的漫反射效果，整体材质表现贴近实际钢制五金件的视觉特征。渲染阶段采用柔和的侧上方打光方案，主光源以45度角照射圆柱表面，突出斜纹的螺旋走向与凹凸层次，辅助光源补充暗部细节，避免纹路凹陷区域出现死黑，同时添加浅灰色纯色背景，减少环境元素对结构本身的干扰，让观者可以清晰观察滚花的纹路排布规律与结构细节。设计思路上，该滚花结构还原了机械加工中常见的防滑滚花特征，这类结构常应用于五金旋钮、工具握柄、调节螺杆等需要手动操作的零部件表面，通过凹凸纹路增加接触面的摩擦力，提升手动操作时的握持稳定性，建模过程严格参考实际滚花加工的工艺参数，保证纹路的螺旋角度、齿形比例、排布密度都符合工业生产的实际标准，既可以作为机械设计教学中滚花结构的演示案例，也能为相关五金配件的设计提供结构参考，模型的结构拓扑规整，无多余碎面与破面，可直接用于后续的结构装配、工程图导出或者3D打印验证。
