真空制程用铝制冷却顶板载体结构

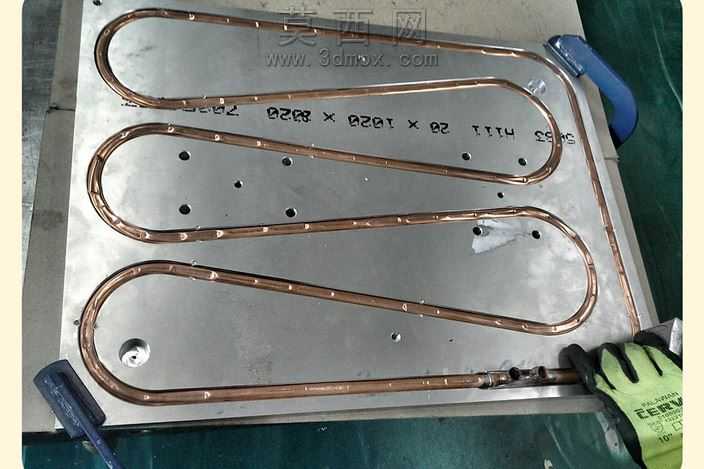

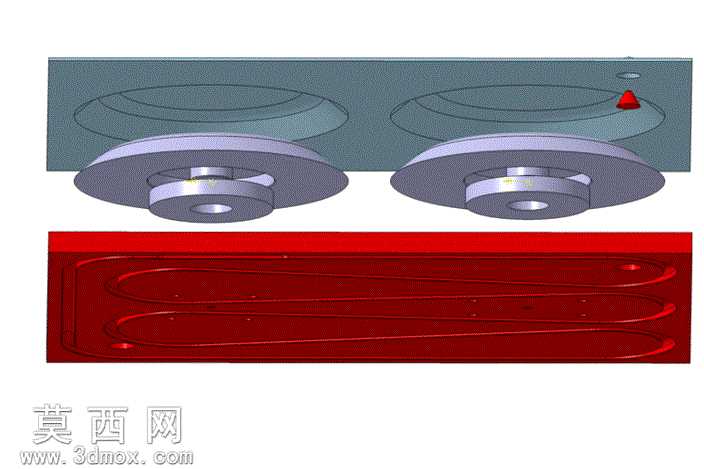

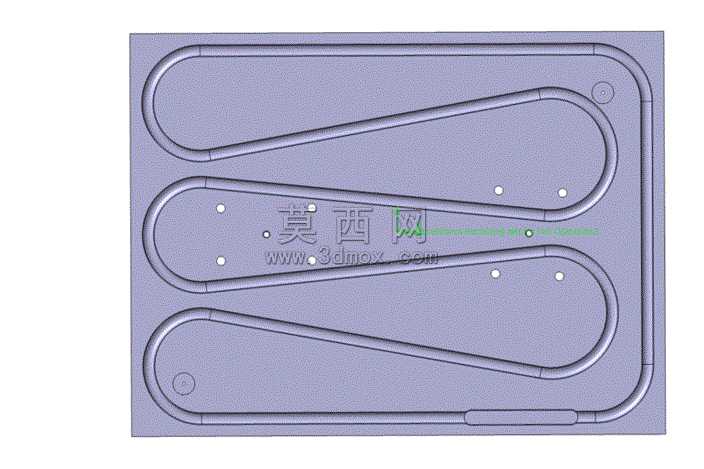

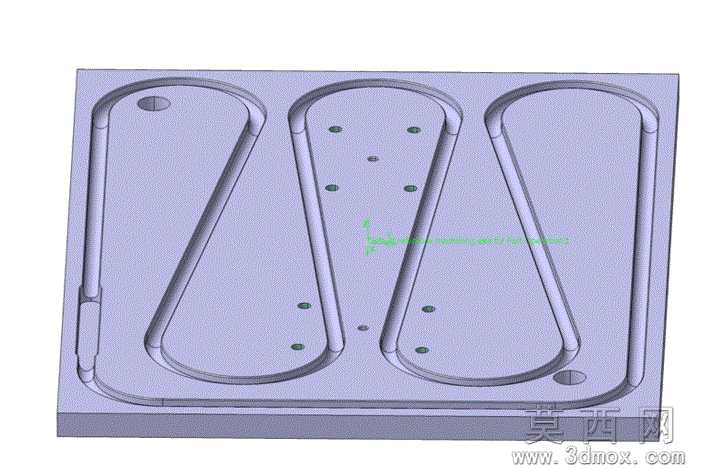

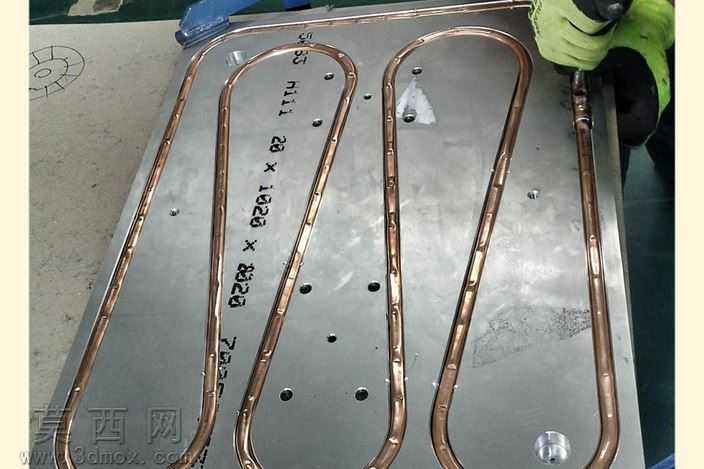

本模型为真空制程配套的铝制冷却顶板载体，采用三维参数化建模方式完成全结构设计，建模过程中优先保证结构尺寸的加工适配性，所有流道轮廓、安装孔位均按照实际加工公差要求进行参数约束，避免出现无法落地的非工艺结构。模型整体采用板式基体设计，主体材质设定为6061铝合金，渲染阶段赋予基体哑光银灰色金属材质，还原铝件经精密铣削后的表面质感，对流道内壁做轻微反光处理，区分加工面与非加工面的视觉差异。结构层面，基体上开设三组连续弯折的U型冷却流道，流道转角处采用大圆弧过渡设计，既减少冷却介质流动时的阻力，也避免直角位置出现应力集中问题；流道两侧对称布置多组定位安装孔，包含螺纹安装孔与定位销孔两类，孔位坐标严格对齐制程设备的安装基准，保证载体装配后的位置精度；基体对角位置设置两个圆形工艺孔，用于加工过程中的装夹定位与吊装转运。设计思路上，该载体核心功能是在真空环境下为制程工件提供稳定的温度承载界面，因此建模时重点校核了流道的覆盖范围，确保冷却区域完全覆盖工件承载面，避免出现局部温度不均的问题；同时对板体厚度做了优化，在保证结构刚性、避免真空压差下变形的前提下，尽可能压缩流道与承载面的壁厚，提升热交换效率；所有棱边均做了微小倒角处理，既消除加工后的锐边安全隐患，也避免真空环境下锐边引发放电异常的问题。模型完成后通过干涉检查确认所有孔位、流道无结构冲突，装配基准完全匹配对应设备的接口尺寸，可直接用于后续的工程图导出与数控加工编程。
