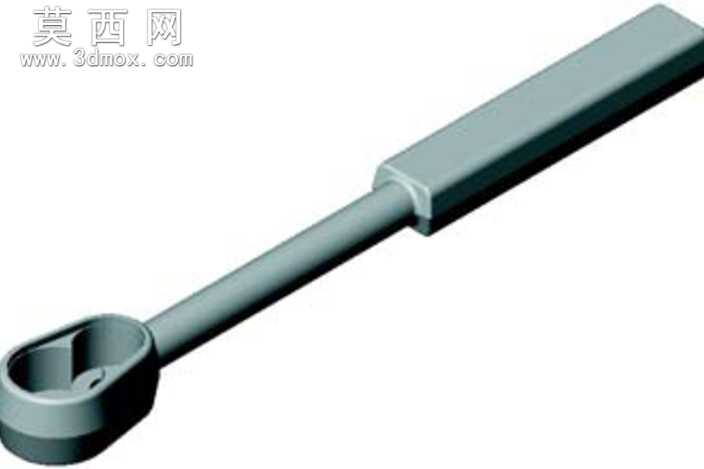

棘轮式套筒扳手工具三维结构模型

本模型为棘轮式套筒扳手的三维数字化建模成果，建模过程以实际手动紧固工具的功能逻辑为核心依据，首先通过基准面绘制确定整体比例关系，将模型拆分为驱动长杆、中部握持段、端部棘轮套头三个独立结构模块分别构建。建模阶段优先采用拉伸凸台命令生成杆身的基础实体，针对长杆与中部握持段的衔接位置，通过圆角过渡命令处理应力集中区域，还原真实产品的圆滑过渡结构，避免尖锐棱角带来的结构违和感。端部棘轮套头是模型的核心功能区域，建模时通过旋转切除命令构建套头内部的空腔结构，精准还原套头与紧固件匹配的内凹轮廓，同时在套头与杆身的连接位置添加限位凸台结构，还原真实扳手的装配限位逻辑，保证结构的合理性。材质渲染阶段针对不同部件匹配对应材质效果，长杆与套头部分采用哑光合金钢材材质，调整材质的粗糙度与金属度参数，还原五金工具表面经过喷砂处理的细腻磨砂质感，避免过度反光带来的塑料感；中部握持段采用略深的哑光金属材质，通过细微的色彩差异区分不同结构段，提升模型的视觉层次感。模型构建过程中严格遵循等比例缩放原则，所有结构的尺寸比例均参考实物扳手的测绘数据，杆身的长度、套头的内径、握持段的粗细均符合人体工程学设计逻辑，既保证三维视觉效果的真实性，也可用于工具结构展示、装配原理演示等场景。模型完成基础实体构建后，通过倒角命令处理所有边缘位置，还原量产五金工具的边缘钝化工艺效果，避免模型边缘过于锐利不符合实际生产情况；同时对套头内部的卡位结构进行细节刻画，还原棘轮机构单向锁止的结构特征，让模型不仅具备外观展示性，也能清晰呈现棘轮扳手的核心功能结构，可用于五金工具产品的前期设计验证、教学演示、电商产品展示等多种场景，整体模型布线规整，无多余碎面与几何错误，可直接导入各类三维场景进行二次编辑或渲染输出。
