AA电池用弹性接触式电池夹结构设计

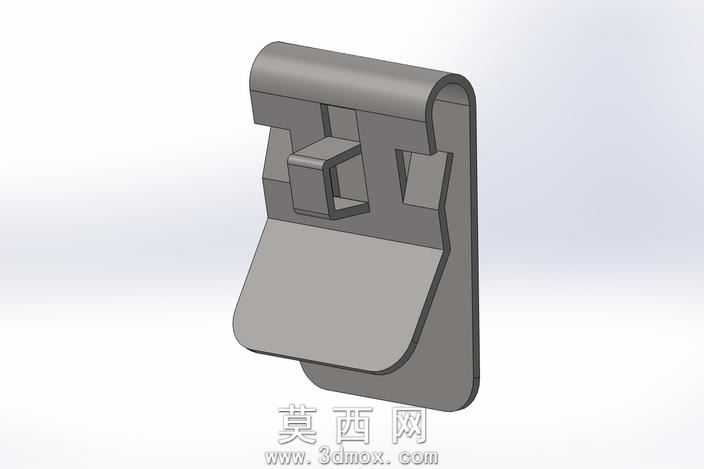

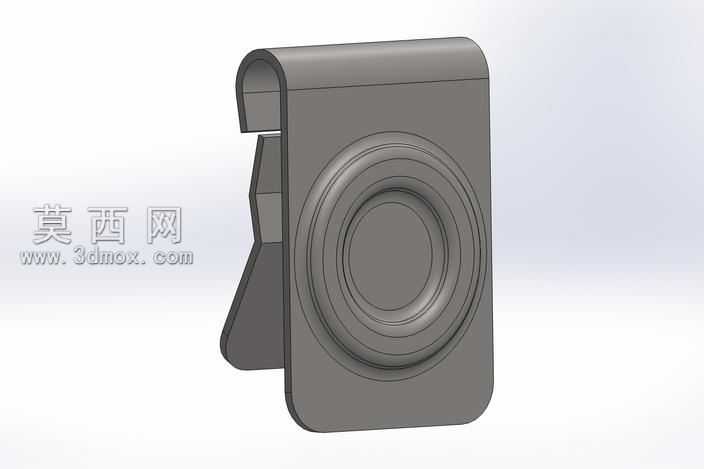

本作品为适配AA规格圆柱形电池的弹性接触式电池夹三维模型，建模过程依托参数化三维设计软件完成，全程遵循机械结构设计的公差配合规范，确保模型可直接用于后续的结构验证与生产开模参考。建模阶段首先从电池夹的功能需求出发，先完成整体轮廓的草图绘制，针对夹身的片状基体部分，通过拉伸特征构建基础平板结构，再对边缘做圆角过渡处理，避免锐边造成的装配划伤与应力集中问题。针对夹持固定的弯折挂钩结构，采用钣金折弯特征模拟真实五金冲压的弯折工艺，精准控制弯折角度与回弹预留量，保证挂钩部分能够稳定卡入设备预设的安装卡槽内，实现电池夹本身的无胶无螺丝快速装配。模型正面的多层同心圆凸台结构，是针对电池正极接触端做的强化设计，通过环形凸棱的结构提升接触区域的结构强度，避免长期反复拆装电池造成的接触片凹陷变形，同时同心圆的造型能够引导AA电池的正极端自动对中，降低电池装配时的对位难度，提升用户装换电池的操作顺畅度。夹持臂部分采用斜向支撑的弹性结构设计，建模时通过合理设置臂身的厚度与倾斜角度，模拟金属弹片的弹性形变空间，既能够提供足够的加持力避免电池受震动松脱，又不会因为加持力过大造成电池装入取出时的卡滞。材质渲染阶段，整体模型赋予哑光磨砂金属材质，模拟常用的镀镍钢片电池接触件的真实质感，对接触端面做轻微的粗糙度调整，还原导电接触区域的微观摩擦特性，渲染时采用柔和的侧上方打光，清晰呈现模型的结构层次与弯折细节，避免阴影遮挡关键结构特征。整个设计充分考虑了消费类电子产品内电池仓的装配需求，结构简洁无冗余特征，所有壁厚与弯折参数都符合常规五金冲压加工的工艺要求，既能够保证稳定的导电接触性能，又具备良好的抗疲劳形变能力，可广泛适用于遥控器、小型数码设备、便携小家电等使用AA电池的产品电池仓结构设计参考。
