圆柱盘式扭锁柜小型电子外壳结构设计

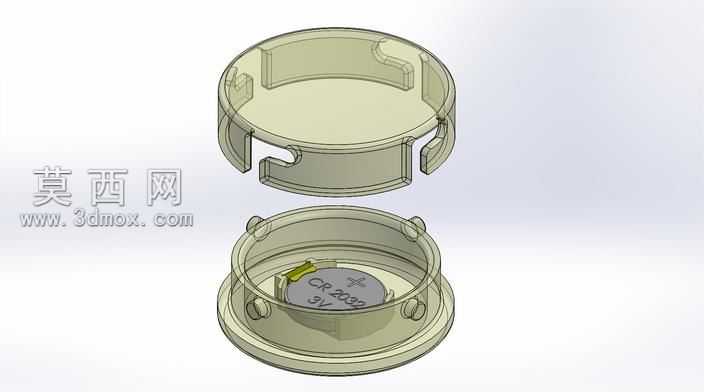

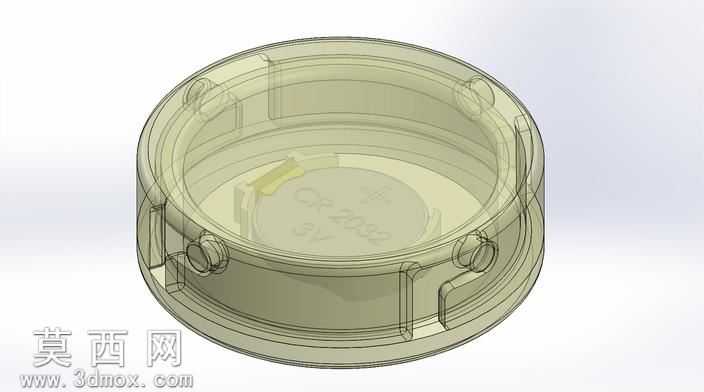

本作品为适配小型圆柱围栏类电子产品的扭锁柜外壳结构，采用三维参数化建模方式完成全结构设计，整体为上下扣合的圆柱盘式造型，建模过程中严格遵循产品装配公差规范，对上下壳体的配合间隙、卡扣对位精度做了参数化约束，确保后续开模生产的装配可行性。外观渲染采用半透明哑光工程塑料材质，可直观呈现内部结构布局，壳体边缘做了均匀的圆角过渡处理，既避免锐边带来的安全隐患，也提升了产品握持的舒适感。上壳体为带开口槽的圆盘盖结构，侧壁均匀分布三处卡扣卡槽与对位缺口，对应下壳体的卡扣凸台实现旋转扭锁闭合，无需额外螺丝固定，装配操作便捷且连接稳固。下壳体为带围边的底座结构，内部预留了CR2032纽扣电池的安装仓位，电池仓周边设置了弹性限位卡爪与电极接触位，可稳固固定3V纽扣电池，避免产品晃动时电池移位接触不良。下壳体侧壁同样设置了与上壳对应的卡扣结构，旋转上壳即可完成锁合，反向旋转即可开启，无需借助额外工具，日常更换电池操作十分便捷。建模过程中对所有壁厚做了均匀化处理，壳体壁厚控制在1.2mm，既保证结构强度满足日常使用的抗摔抗挤压需求，也尽可能压缩产品整体体积，适配小型电子产品的轻量化设计需求。结构设计上充分考虑了注塑生产的脱模可行性，所有卡扣、凸台结构均设置了合理的脱模斜度，避免出现倒扣无法脱模的问题，电池仓的限位结构也做了圆角过渡，减少注塑过程中的应力集中问题，提升产品生产良率。整体结构紧凑，扭锁闭合方式可靠性高，适配各类小型圆柱形态的低功耗电子产品，可直接用于智能门禁小配件、小型传感装置等产品的外壳结构参考。
