WIKA径向10bar量程G1/4接口压力表

　　在液压站调压回路、气动生产线压力监测、小型工业锅炉水压检测、实验室气路压力核验这类场景里，这类小量程径向压力表是出镜率极高的现场检测元件，不需要额外供电，靠介质压力直接驱动波登管形变带动指针偏转，就能直观给现场运维、调试人员反馈实时压力数值，避免系统超压引发的密封失效、管路爆管、元件过载损坏等问题。这款压力表的设计完全贴合工业现场的通用安装逻辑，采用径向直接安装结构，底部的G1/4外螺纹接口是工业测压场景里的通用接口规格，不需要额外做转接接头就能直接拧在预留了对应内螺纹的管路、阀块、储气罐、油缸测压口上，接口上方的六角铜质基座刚好可以用普通开口扳手卡住施加拧紧力矩，不会因为拧动的时候带动表体转动损坏内部的波登管传动结构。

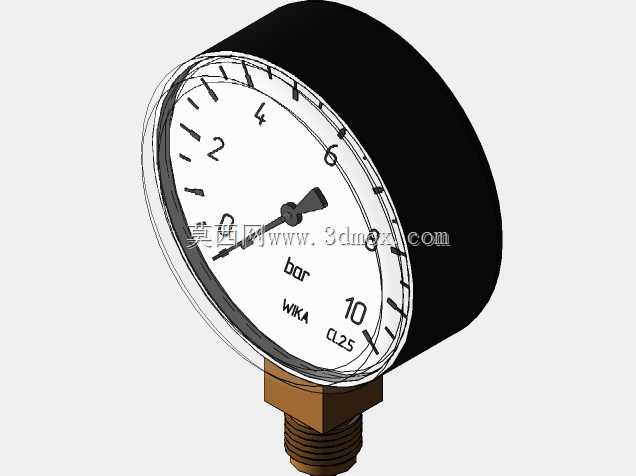

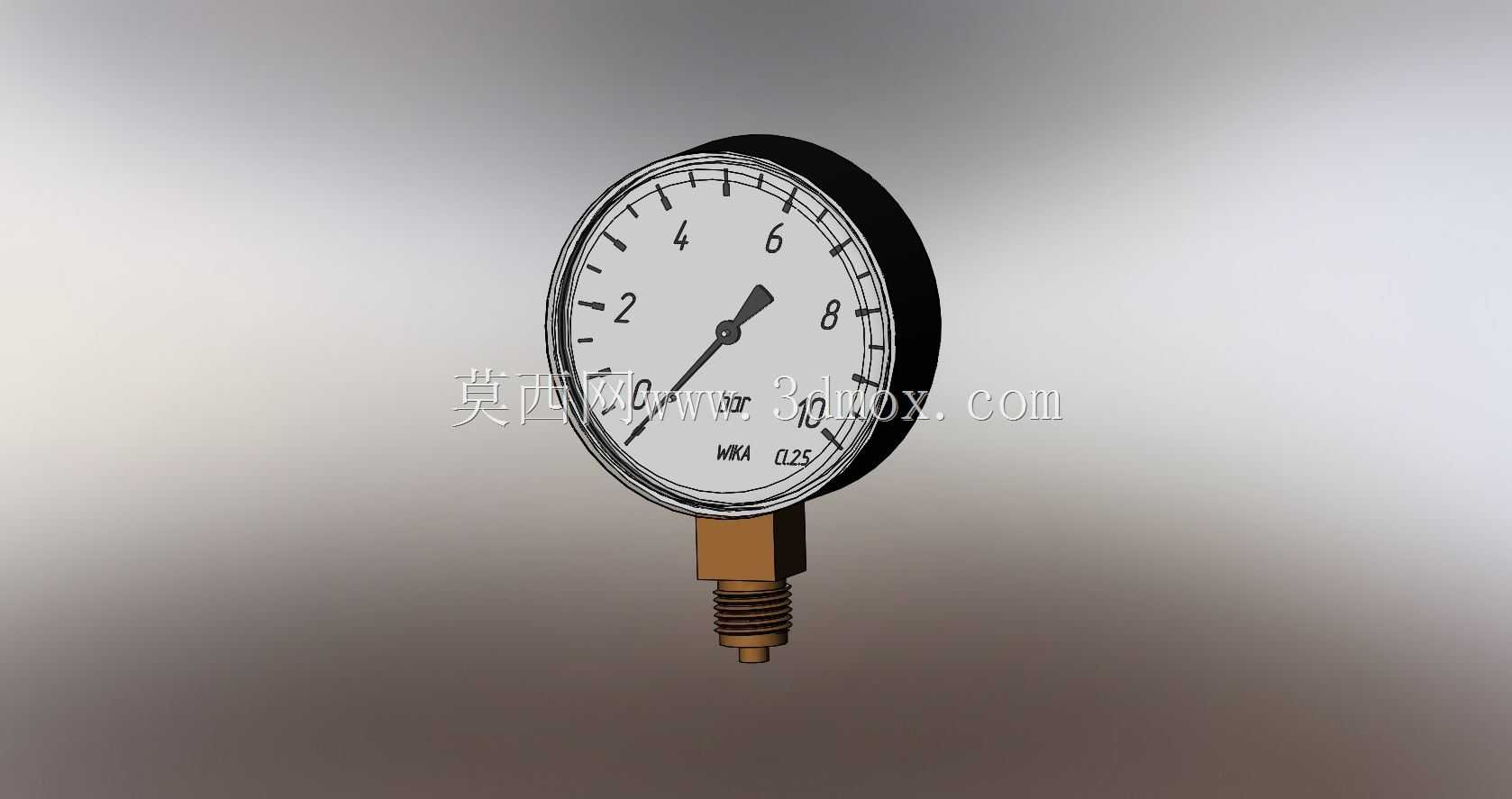

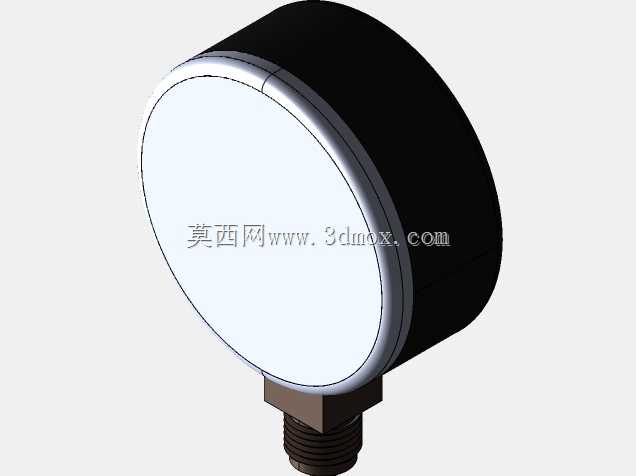

　　表盘采用正圆形黑壳白盘设计，刻度从0到10bar均匀排布，每1bar设置大刻度标识，每0.2bar设置细分小刻度，配合黑色三角指针，现场人员站在1米左右的距离就能快速读取出压力数值，表盘下方标注的精度等级对应常规工业检测的误差允许范围，完全满足普通工业场景的测压精度需求，不需要额外搭配高精度压力变送器就能完成日常的压力巡检工作。从建模的细节还原来看，表壳采用薄钢板冲压卷边结构，边缘做了圆弧过渡，没有尖锐的棱角，避免安装的时候划伤操作人员，表蒙是透明平面结构，和表壳压合密封，能阻挡现场的灰尘、少量飞溅的水渍进入表盘内部，避免刻度被污染、指针卡滞。

　　底部的外螺纹接口预留了足够的螺纹旋合长度，安装的时候可以根据现场的密封需求搭配紫铜密封垫或者生料带，保证测压点的密封性，不会出现介质泄漏导致的压力测量不准问题。在做设备三维布局的时候，这个模型的安装边界需要重点注意，表体本身的径向直径要和周边的管路、钣金护罩、操作按钮预留足够的间隙，至少留出30mm以上的操作空间，方便后期运维人员用扳手拆装更换，同时要避免表体直接被重物磕碰，因为波登管属于薄壁弹性元件，外部撞击很容易导致形变失准，甚至破裂引发介质泄漏。另外这类压力表的安装朝向要尽量让表盘保持垂直于操作人员的站立视线，不要倾斜过大角度，否则会因为内部传动部件的重力附加力矩导致测量出现偏差。在气动系统里，这类表常装在过滤减压阀的出口端，用来实时显示下游供气压力，方便调试的时候调整供气压力匹配气缸、气动阀的工作压力范围；在小型液压站里，这类表会装在溢流阀的旁通测压口，用来显示系统的实际工作压力，调试的时候可以根据表显数值调整溢流阀的开启压力，保证系统压力在元件的额定工作范围内；在民用供水、小型空压机的储气罐上，这类表也是标配的检测元件，不需要接电就能长期稳定工作，维护成本极低，只有当指针出现卡滞、回零不准的时候才需要更换。

　　建模的时候要注意还原表壳和基座的材质差异，表壳是黑色喷塑的金属壳体，基座和螺纹接口是铜质材质，表盘是白色哑光印刷面，指针是黑色金属冲压件，这些细节的还原能让整个设备装配模型的真实感更强，在做设备方案演示、装配干涉检查的时候，能更直观地看到压力表和周边元件的位置关系，避免实际装配的时候出现装不上、看不清表盘、扳手操作空间不足的问题。另外要注意，这类压力表属于直装式测压元件，不能用在强振动的工况点，如果现场振动较大，需要搭配阻尼器或者固定支架，不过这个模型对应的是常规无剧烈振动的通用工业场景，完全能满足大部分中小型设备的测压安装需求。
