弯型带法兰橡胶软管三维结构设计

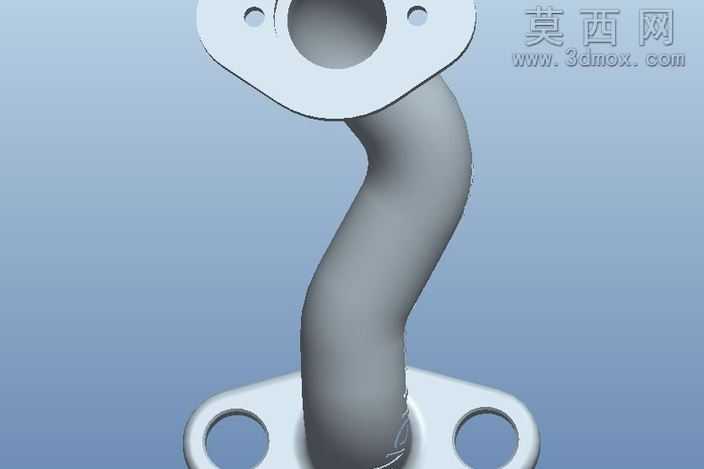

本作品为弯型带安装法兰的橡胶软管三维建模设计，建模过程依托参数化三维设计软件完成，整体遵循工业管路配件的实际设计规范开展结构搭建。建模初期先梳理橡胶软管的功能需求，明确其作为柔性管路连接件，需要兼顾管路走向适配、密封连接、缓冲减震的核心作用，因此整体采用空间弯管的主体形态，两端分别设计带安装孔的法兰连接结构，确保可以和对应规格的硬管端口、设备接口实现稳定对接。主体管身部分采用扫掠建模方式完成，先根据实际管路避让需求绘制三维空间中心引导线，再匹配橡胶软管的标准通径绘制圆形截面轮廓，沿引导线扫掠生成基础管体，同时在管身表面添加对应标识纹理的浮雕结构，还原工业成品的外观细节。两端的法兰接头部分采用实体拉伸、切除命令完成，精准绘制法兰的方形轮廓、密封贴合面、安装定位孔的位置与尺寸，在法兰和管身的衔接位置做圆弧过渡处理，避免应力集中的结构缺陷，同时还原橡胶软管接头部位的包胶加固结构，符合实际产品的生产工艺逻辑。材质设置阶段，管身主体赋予橡胶材质，调整材质的漫反射颜色为深黑色，添加轻微的哑光粗糙质感，还原橡胶材质的表面光学特性，两端法兰接头部位根据实际产品属性赋予硬质工程塑料或者金属材质，设置合适的反光度与粗糙度，和橡胶管身形成明确的材质区分。渲染阶段采用柔和的工业产品展示光照环境，添加半透明线框叠加的展示效果，既可以清晰呈现产品的外部轮廓形态，也能直观展示内部的管路通径结构，方便查看整体的空间走向与连接结构。设计过程中充分考虑橡胶软管的实际使用场景，弯管的曲率半径设置符合橡胶材质的最小弯曲半径要求，避免实际使用中出现管身折瘪、通径受阻的问题，两端法兰的安装孔位置采用标准化尺寸设计，可以直接对接通用规格的管路接口，模型整体结构完整，细节还原度高，既可以用于产品设计阶段的装配干涉检查，也可以作为管路系统搭建的配套零部件模型使用，适配工业设备管路布局、流体系统设计等多种场景的使用需求。
