板载式u.FI射频天线连接座结构设计

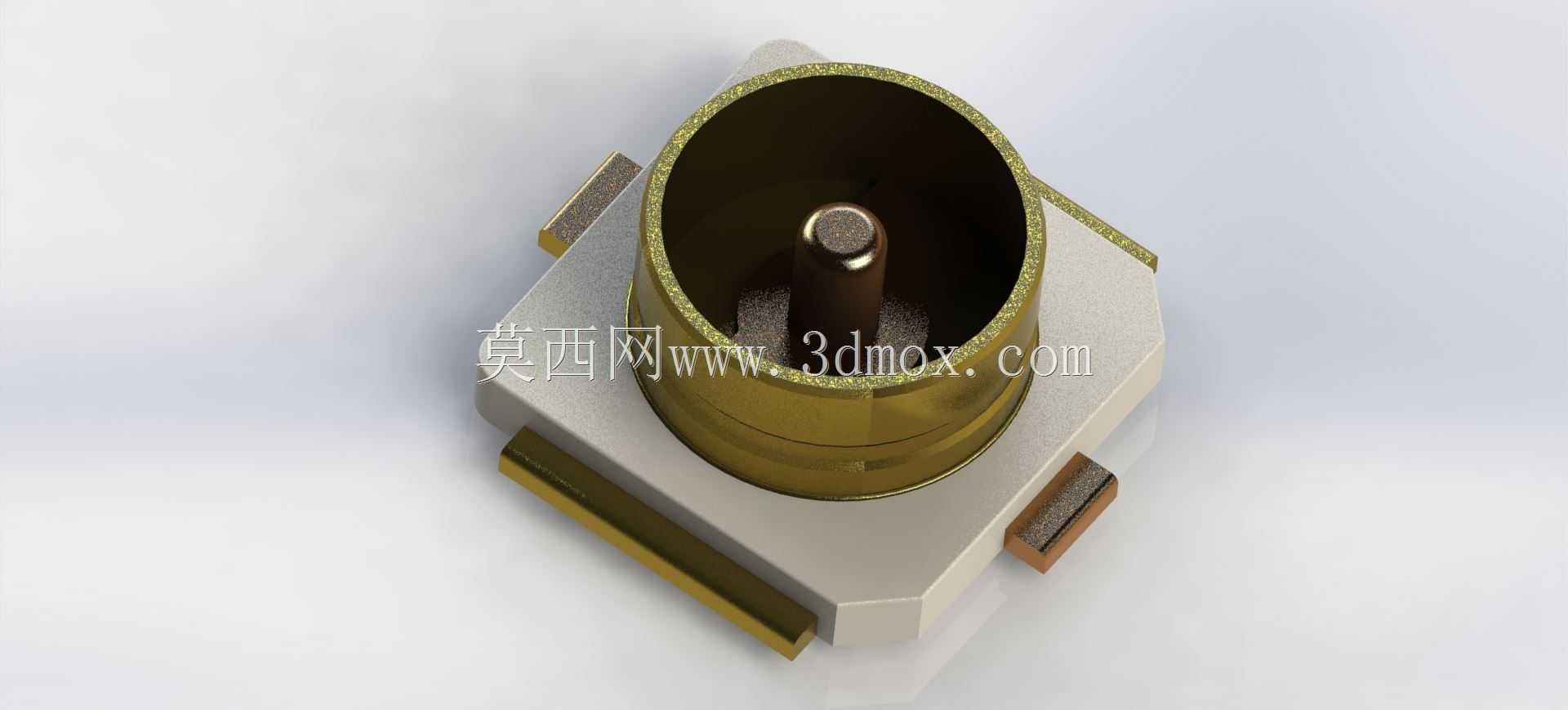

　　在消费电子、物联网终端、小型通讯模组的射频链路搭建场景中，板对天线的信号转接可靠性直接决定整机无线性能的冗余空间，这类贴片式射频连接座是当前高密度PCB布局中应用最广的接口形式之一。不同于传统大尺寸射频同轴接头，该款连接座针对SMT回流焊工艺做了全维度的结构适配，底部三个分布在方形基座侧边的焊片，分别对应信号接地与结构固定功能，焊片伸出长度与厚度严格匹配常规0.8mm-1.6mm厚度PCB的焊盘设计规范，焊接后焊片与PCB板面贴合间隙控制在0.1mm以内，避免回流焊过程中出现立碑、虚焊等工艺缺陷。

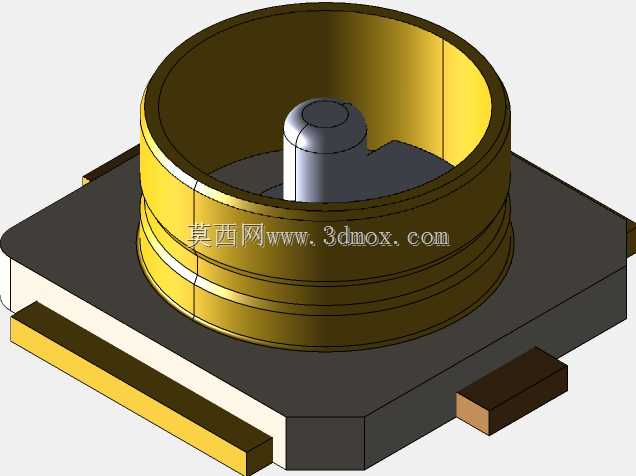

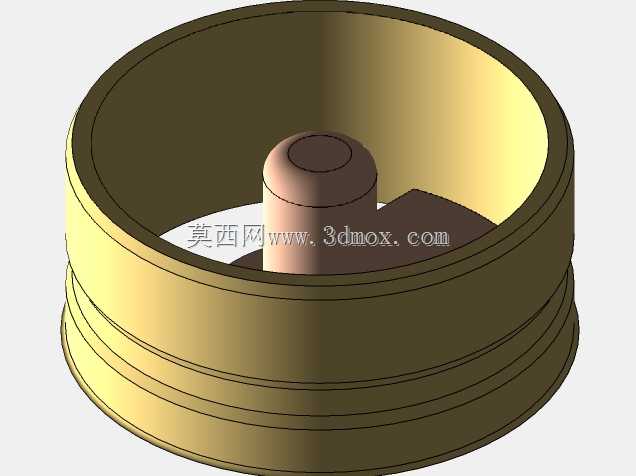

　　从结构功能拆分来看，连接座上部的环形金属围边是接口的机械定位核心，内圈尺寸与公头插头的外导体配合公差控制在H7级别，插拔过程中既能保证公头插入时的导向顺滑度，又能在插合后提供足够的抱紧力，避免设备在振动、跌落工况下出现接头松脱导致的信号中断。围边中心凸起的中心导体是射频信号传输的核心路径，导体根部做了阶梯状的阻抗过渡结构，从PCB端的微带线阻抗到接口端的同轴阻抗连续匹配，在DC-6GHz的常用工作频段内回波损耗控制在-20dB以下，满足蓝牙、Wi-Fi、Sub-G等主流短距离无线通讯的信号传输要求。中心导体与基座之间的绝缘介质采用耐高温工程塑料材质，可承受260摄氏度的回流焊高温冲击，不会出现高温变形导致的导体偏移问题。

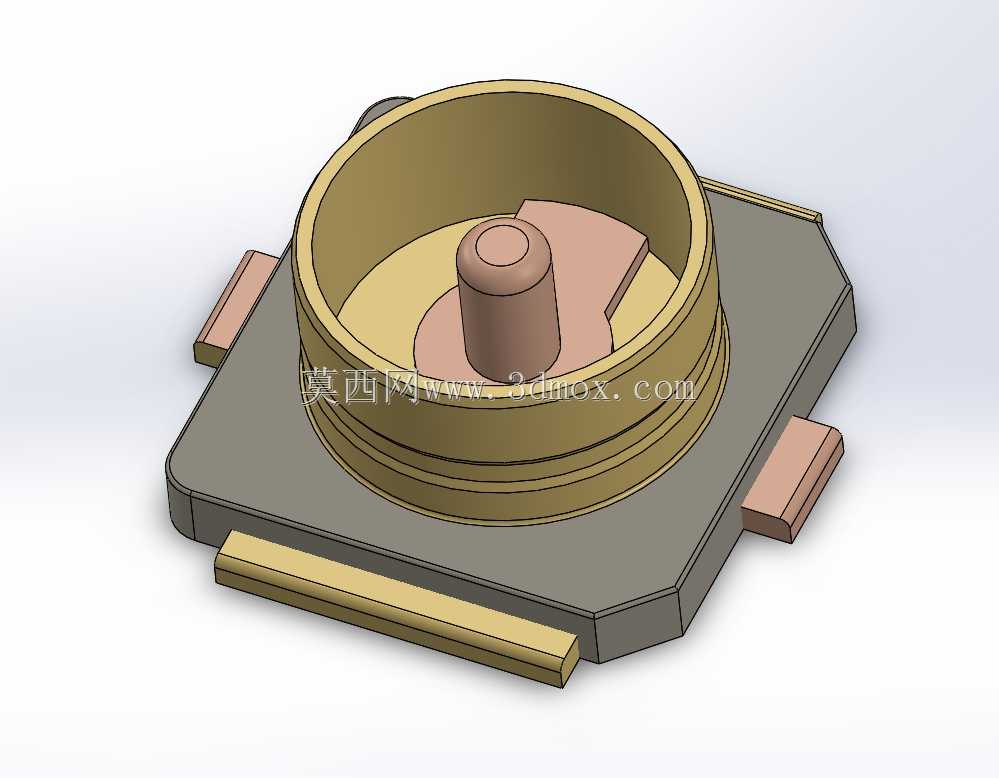

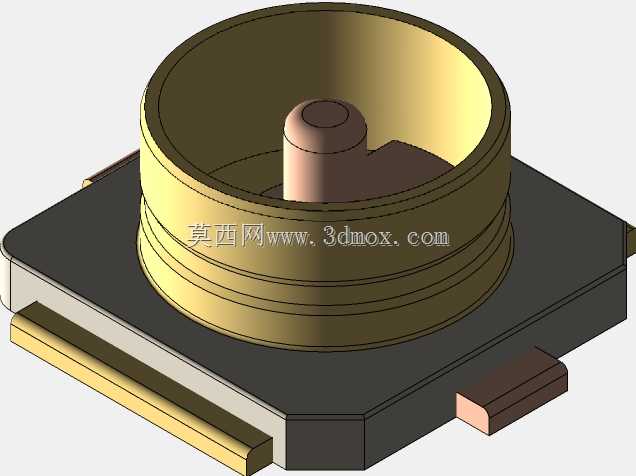

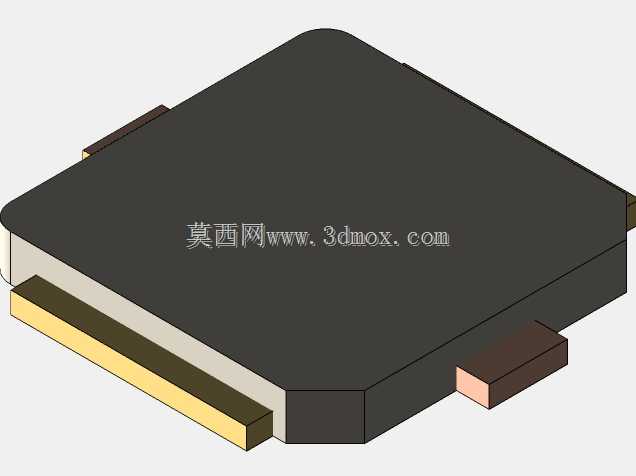

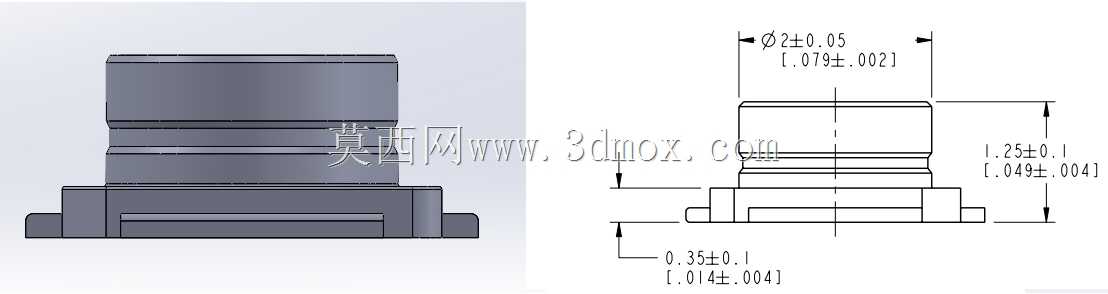

　　基座本体采用方形切角设计，四个边角的切角结构既可以在SMT贴装过程中为吸嘴提供视觉定位参考，也能避免PCB布局时与周边相邻元件出现干涉，整体基座的安装投影尺寸控制在4.5mm×4.5mm范围内，高度仅1.8mm，完全适配当前智能穿戴、便携物联网终端的薄型化设计需求。在结构设计阶段，需要重点考量公头反复插拔后的结构耐久性，环形围边的壁厚设计为0.3mm，采用铜合金镀镍镀金工艺，既保证足够的结构强度承受500次以上的插拔循环，又能降低接触电阻减少信号传输损耗。三个侧边焊片的布局并非对称分布，其中两个较长的焊片分布在基座相邻的两个侧边，主要承担焊接后的结构固定作用，剩余一个较短的焊片与中心导体导通，作为信号引脚连接PCB上的射频走线，这种非对称的焊片设计还具备防呆作用，避免SMT贴装时出现元件方向贴反的工艺错误。

　　在实际选型应用中，结构工程师需要重点关注该连接座的安装禁布区要求，以基座中心为原点，周边1mm范围内不能布置高度超过1mm的元件，避免公头插头插入时出现结构干涉；同时射频走线需要从信号焊片位置直线引出，避免走直角导致的阻抗不连续，接地焊片需要与PCB表层的地平面做充分的过孔连接，每个接地焊片周边布置至少3个0.3mm直径的接地过孔，为射频信号提供完整的回流路径。不同于板端焊接的其他类型连接器，该款连接座的中心导体与焊片为一体化冲压成型结构，没有额外的组装接缝，减少了结构内部的信号反射节点，在弱信号接收场景下能有效提升信号传输的稳定性。在进行三维建模时，需要准确还原环形围边的内部倒角、中心导体的顶部圆弧过渡、焊片的根部圆角等细节，这些结构细节直接影响后续公母头配合的干涉检查结果，若建模时忽略了这些工艺圆角，很容易在装配仿真时出现误判干涉的问题，导致实际生产中出现公头无法完全插合的故障。
