多布拉迪卡式5x76规格平开合页结构设计

　　日常做设备护罩、小型机柜、木质或金属箱柜的结构设计时，合页这类连接件的选型和建模往往是容易被忽略但直接影响使用体验的环节，这款平开合页的结构设计完全围绕常规小型开合构件的安装需求展开，没有冗余的装饰结构，所有尺寸都贴合实际安装场景的边界要求。从实际应用场景来看，这类合页适配厚度1.5-2.5mm的金属门板、或者15-25mm厚的木质/复合板材柜门，常见于小型电气控制柜侧门、设备检修护板、工具箱翻盖、民用家具柜门的连接场景，开合角度可以达到180度完全展平，不会在门板开启到最大角度时出现结构干涉，也不会因为合页本身的凸起刮蹭门板表面。

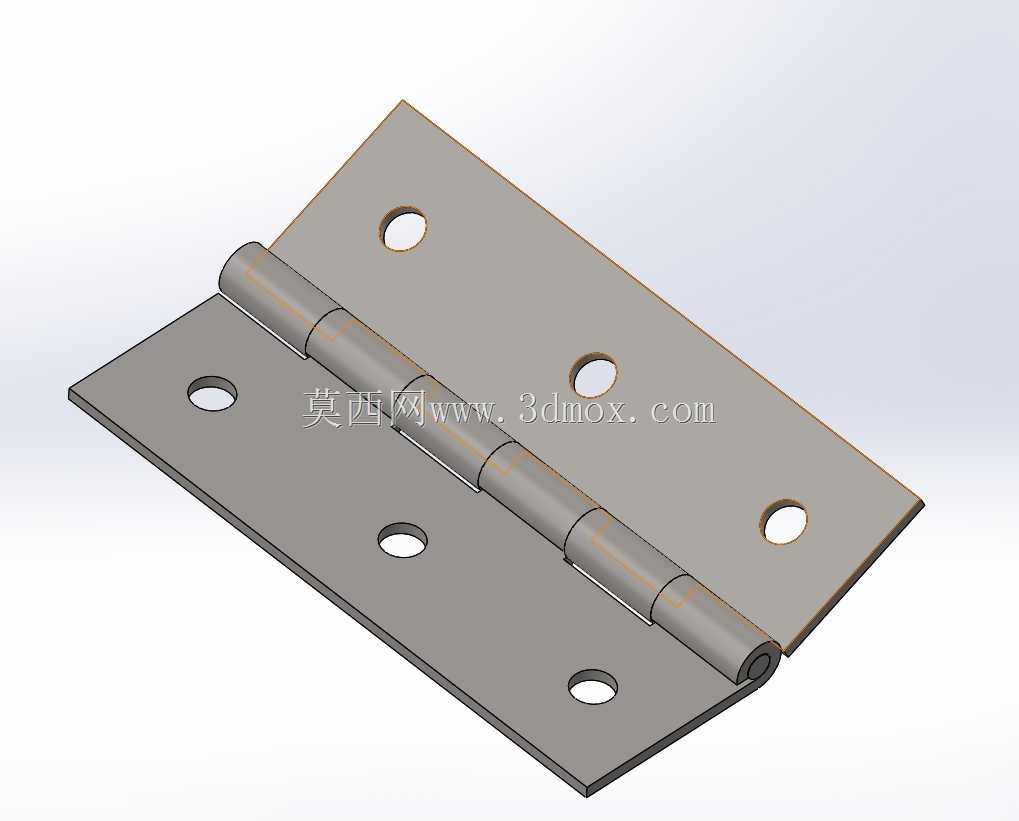

　　从功能特性上看，这款合页采用双页片对称配孔设计，单页片上设置三个安装孔，孔位沿页片长度方向均匀排布，安装时可以分散门板的承重载荷，避免长期开合后单个螺丝松动导致的页片变形；中间的卷边销轴采用整根通长设计，相比分段式销轴的合页，抗剪切能力更强，在门板承受侧向冲击力的时候，不会出现销轴断裂、页片脱开的问题，页片边缘做了0.2mm的圆角去毛刺处理，安装和使用过程中不会划伤操作人员的手部，也不会刮蹭门板的漆面。

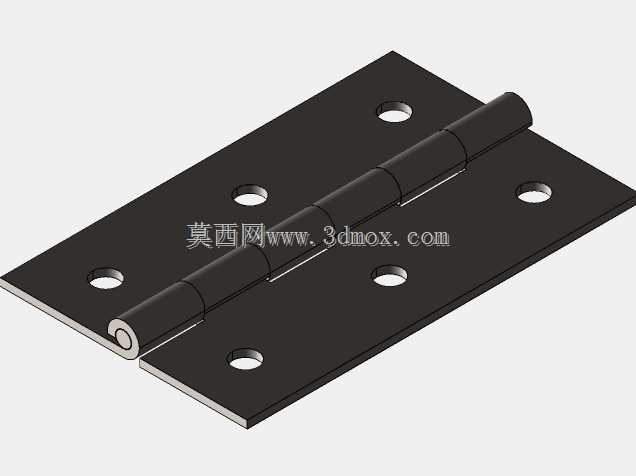

　　设计过程中首先确定的是安装边界尺寸，合页展开后的总长度为76mm，单页片宽度为48mm，页片厚度为2mm，这个尺寸刚好适配常规30-50mm宽度的柜门边框，不会因为合页尺寸过大超出边框边缘，也不会因为尺寸过小导致承重不足；安装孔的孔径设计为5mm，适配M4规格的自攻螺丝或者机丝螺丝，孔位距离页片边缘的距离统一为8mm，这个距离既保证了安装后螺丝不会太靠近板材边缘导致板材开裂，也预留了足够的扳手操作空间，安装时不需要特殊的异形工具，普通十字螺丝刀就可以完成装配。建模的时候特意做了开合运动的干涉检查，当合页绕销轴转动时，两个页片的接触面间隙控制在0.1mm，既不会因为间隙过大导致门板开合时晃动，也不会因为间隙过小出现转动卡滞的问题，销轴和卷边之间预留了0.05mm的配合间隙，后期如果需要添加润滑脂降低转动噪音，也有足够的储油空间；页片的平面度公差控制在0.1mm以内，安装后可以和门板、门框表面完全贴合，不会出现页片翘曲导致的门板安装缝隙不均的问题。

　　在实际选型使用时，这类合页的单副承重可以达到15kg，单扇门如果重量在10kg以内，安装两个合页就可以满足长期使用的强度要求，如果门板重量超过10kg，可以沿门高方向均匀布置三个合页，进一步分散载荷；安装时需要注意两个合页的销轴必须保持在同一条直线上，否则会出现开合阻力大、螺丝受力不均断裂的问题，这款合页的页片侧边做了对齐基准线，安装时可以直接靠住门板边缘定位，不需要额外划线找正，能有效提升现场装配的效率。不同于重型工业合页的厚重设计，这款合页的整体结构轻量化，页片采用冷轧钢板冲压成型的结构，在保证结构强度的前提下尽可能降低了自身重量，不会给门板增加额外的负载，表面可以根据使用场景做镀锌、喷塑、拉丝等不同的表面处理，适配不同的设备外观风格，不管是工业设备的冷色调外观，还是民用家具的装饰性需求，都可以通过调整表面处理工艺满足要求。
