卧式数控车床外部结构三维设计模型

　　在金属切削加工领域，卧式数控车床是轴类、盘类零件回转面加工的核心设备，覆盖中小批量精密零件生产、职业院校实训教学、机加工车间产线布局规划等多个场景，可完成外圆、内孔、螺纹、锥面、圆弧面等多工序的连续车削加工，适配普通碳钢、铝合金、铜合金、工程塑料等多种常见加工材质，是离散制造领域机加工环节普及率最高的设备类型之一。

　　本次呈现的外部结构三维模型，完整还原了同规格量产型卧式数控车床的外部装配形态，建模过程中优先参考了通用卧式平床身数控车床的实际安装边界，整体长宽高尺寸匹配主流30规格数控车床的占地参数，床身底部预留了符合设备安装规范的地脚螺栓固定位，可直接用于车间布局规划、产线仿真的场景搭建，无需额外调整设备占地尺寸与安装间距。

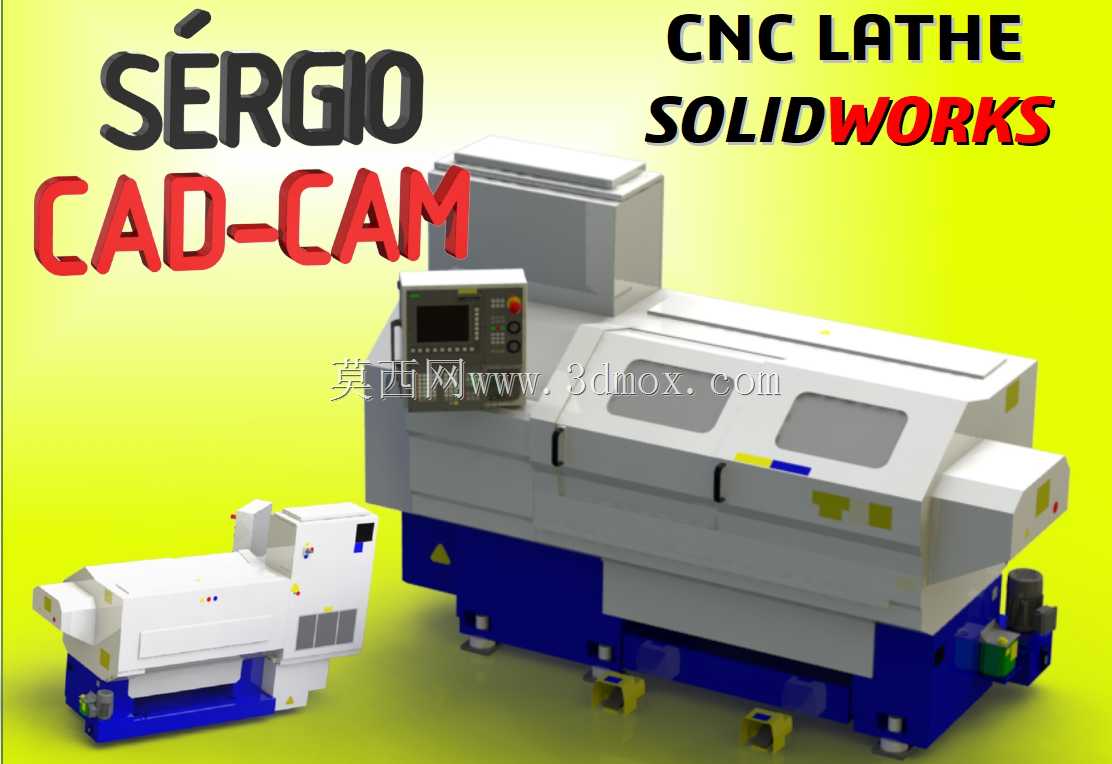

　　从外部结构设计来看，模型完整覆盖了车床的所有外部可见组件：床身底座采用高低错落的承力结构，底部为整箱式铸铁支撑结构，外部预留了排屑口、切削液回流槽的对应接口位置，底座侧面预留了电气柜、液压站的安装贴合面，与实际设备的外部装配逻辑完全一致；主轴箱部分位于床身左侧，外部防护罩做了圆弧过渡处理，操作侧预留了主轴转速观察窗、卡盘防护门的开合空间，防护门的滑动轨道、把手位置均按照实际操作的人机工程尺寸设置，避免出现操作干涉的问题。

　　溜板与刀架区域的外部结构还原了横向、纵向进给的外防护罩形态，伸缩式防护罩的节数、拉伸长度均匹配30规格车床的最大行程参数，刀架部分采用卧式电动刀架的外部造型，刀位数量、换刀空间预留均符合实际加工的操作需求；尾座部分位于床身右侧导轨上方，外部结构包含尾座体、锁紧手柄、套筒伸缩操作位的对应造型，尾座的移动行程、顶尖中心高与主轴中心保持同轴，符合长轴类零件顶持加工的结构要求。

　　操作面板部分设置在床身前部偏右的位置，符合操作人员站在设备前侧的操作习惯，面板的倾斜角度、按键区域的布局、急停按钮的位置均按照实际操作的人机尺寸设置，悬挂式操作站的支撑臂可调整角度的结构也做了对应还原，能够直观体现实际操作时的视野范围与操作可达性；设备的外围防护采用全封闭半包围结构，左右两侧的防护门为滑动式开合，顶部预留了照明、油雾收集器的安装位，后侧防护板预留了电气走线、排屑器连接的开口位置，所有外部结构的连接缝隙、合页位置、观察窗的透明区域均做了细节还原，能够直观呈现设备装配完成后的外部视觉效果。

　　从建模的工程实用性角度出发，该外部结构模型可用于多个场景：在新车间规划阶段，可直接导入产线仿真软件，结合上下料设备、输送线的模型完成设备间距、操作空间、物流通道的尺寸校验，避免后期设备进场后出现空间不足、操作干涉的问题；在职业院校的数控专业教学中，可作为设备认知教学的三维载体，帮助学员快速熟悉车床外部各部件的位置、功能与操作边界，降低真机教学的安全风险；在设备改造方案沟通中，可作为基础载体叠加自动化上下料、在线检测等附加装置的模型，直观呈现改造后的设备整体形态，方便方案评审与沟通。

　　需要明确的是，该模型仅还原设备外部结构形态，未包含内部主轴传动、进给丝杠、电气线路等内部组件，所有外部尺寸均参考量产同规格设备的公开安装参数设置，外部组件的相对位置、操作空间预留均符合实际设备的使用逻辑，不存在结构错位、尺寸失真的问题，能够满足外部展示、布局规划、教学演示等场景的使用需求。在实际建模过程中，所有外部曲面均做了连续顺滑处理，防护罩的折弯圆角、把手的人体工学弧度、观察窗的边框尺寸均按照实际钣金加工的工艺要求设置，没有出现违背加工工艺的尖锐棱角、不合理壁厚等问题，模型的装配层级按照实际设备的部件组成划分，可根据需要单独拆分防护门、操作面板、尾座等外部组件，方便后续的方案调整与二次设计。
