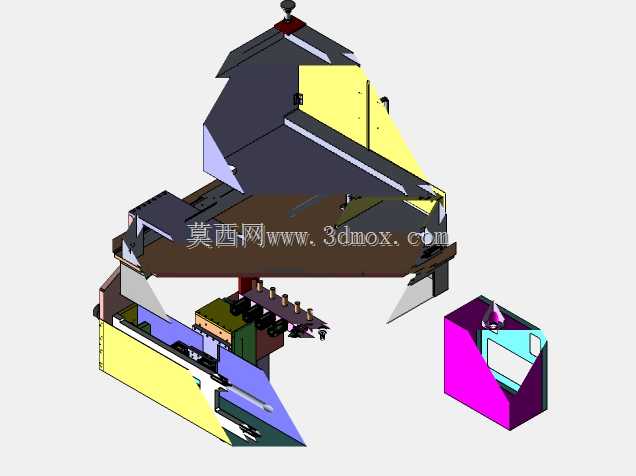

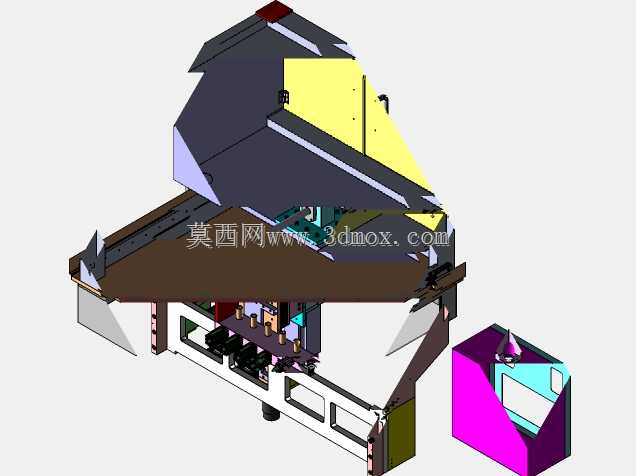

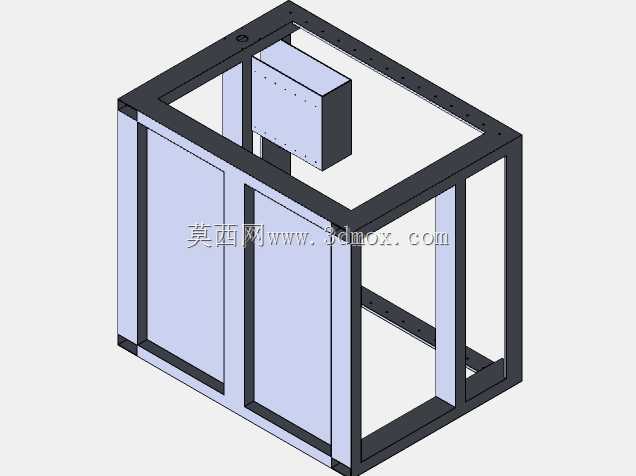

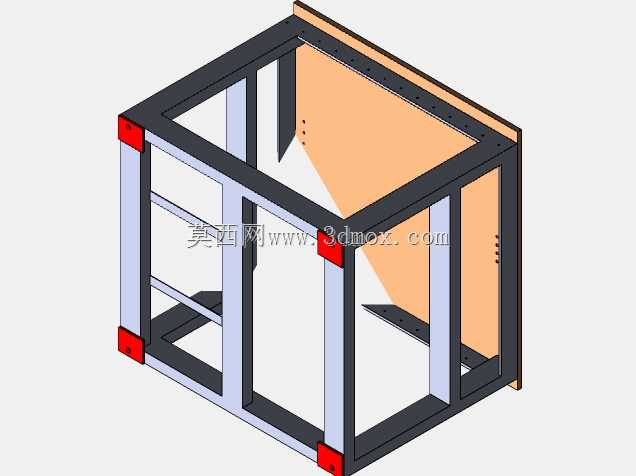

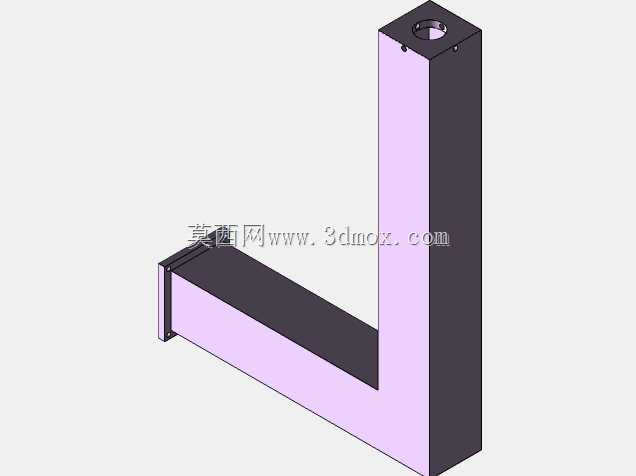

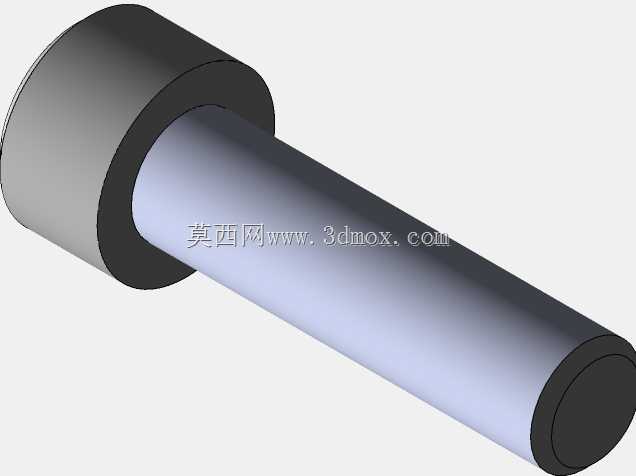

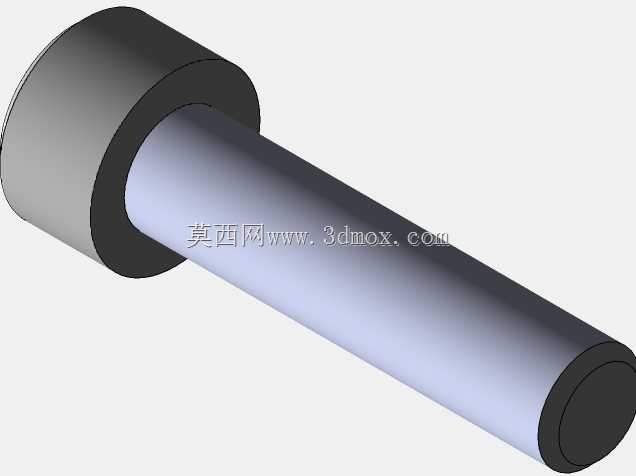

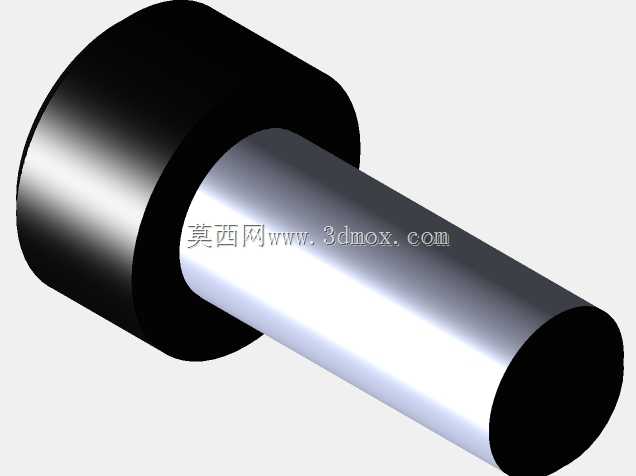

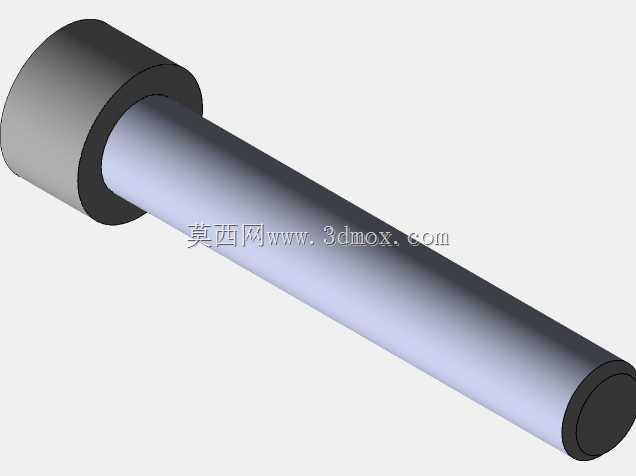

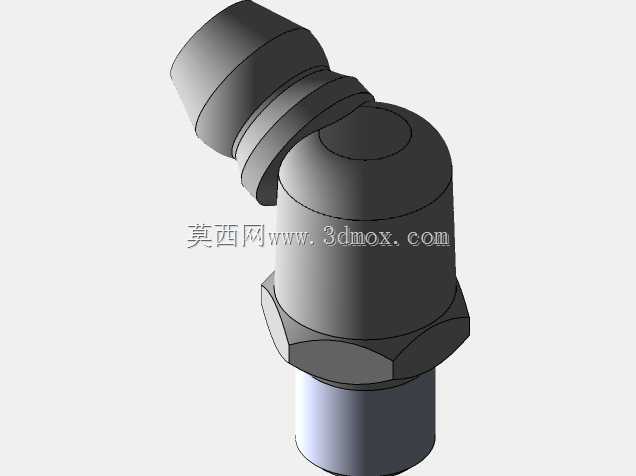

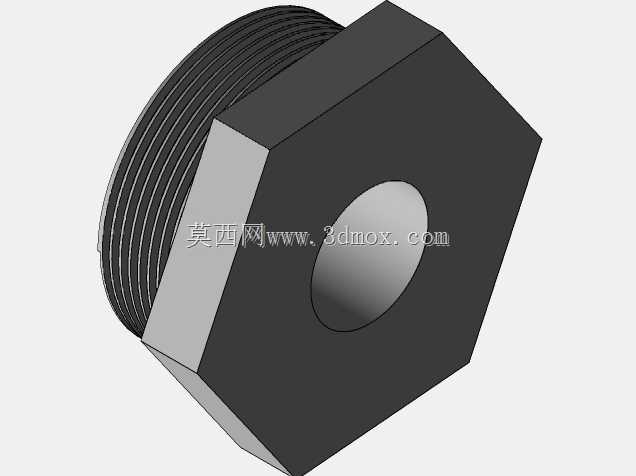

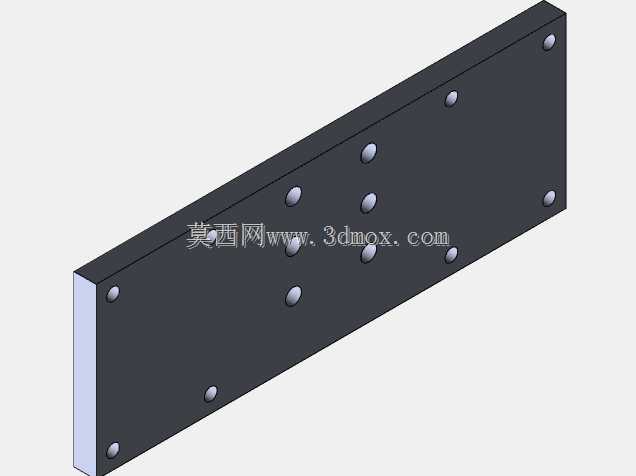

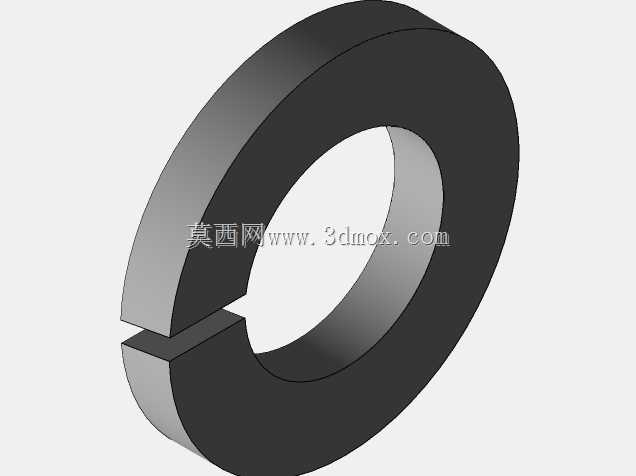

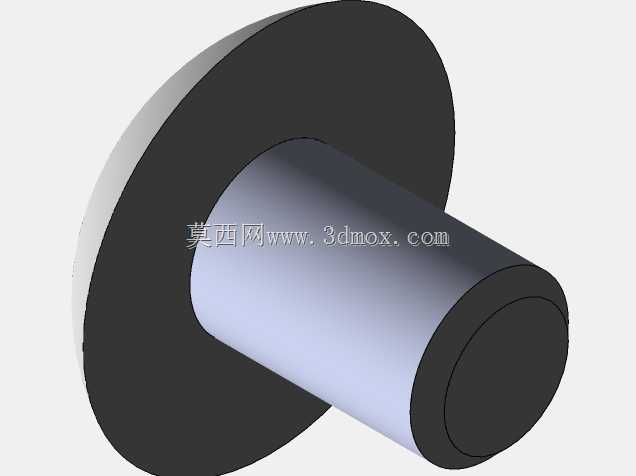

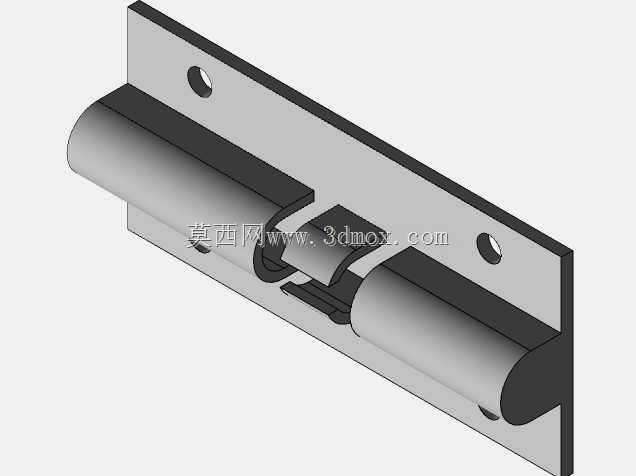

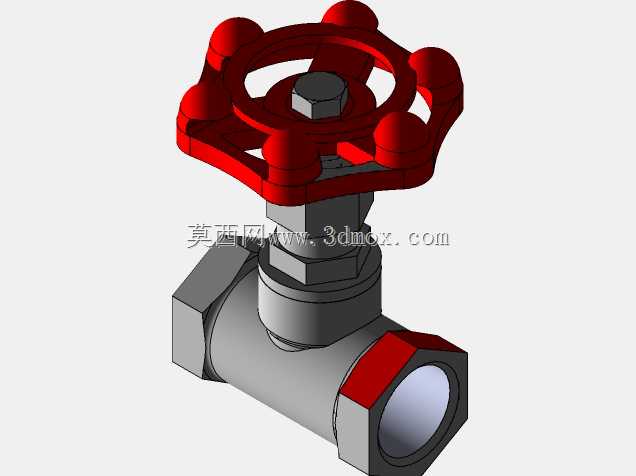

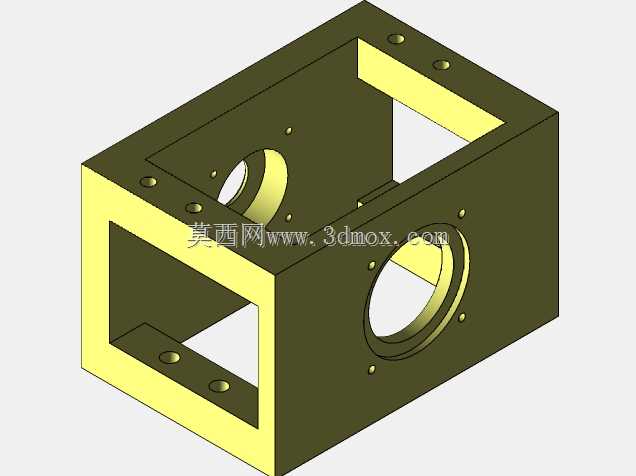

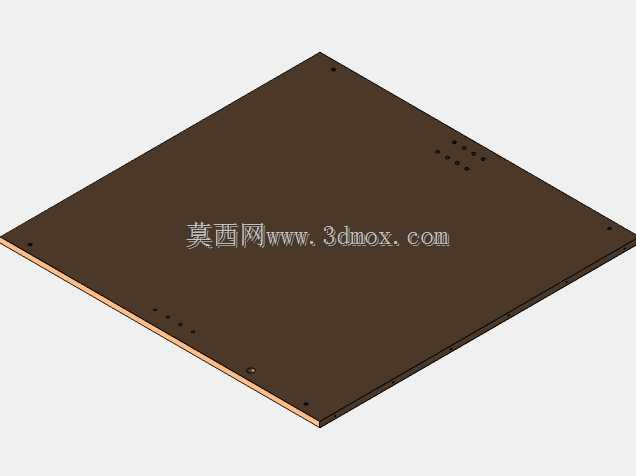

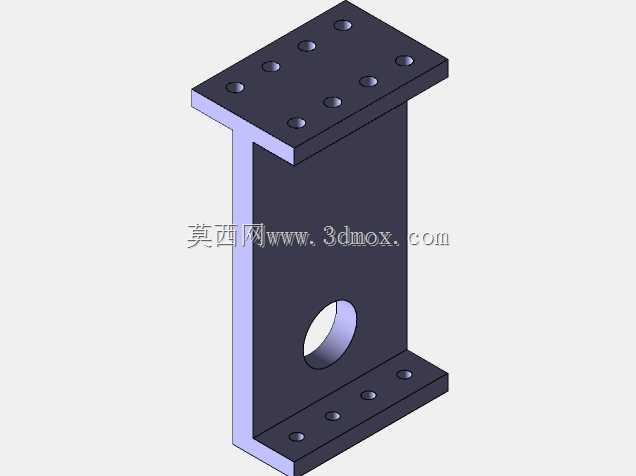

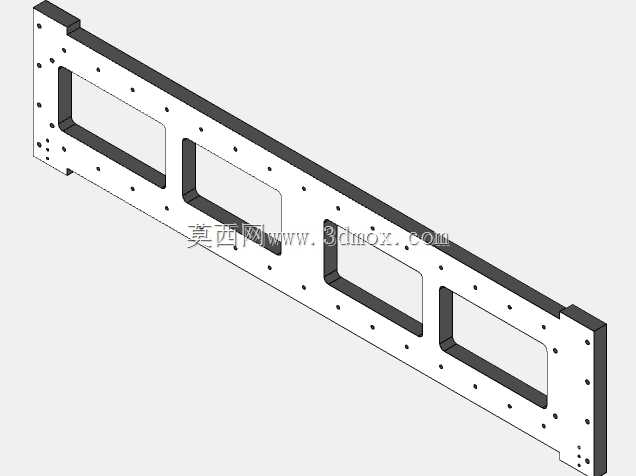

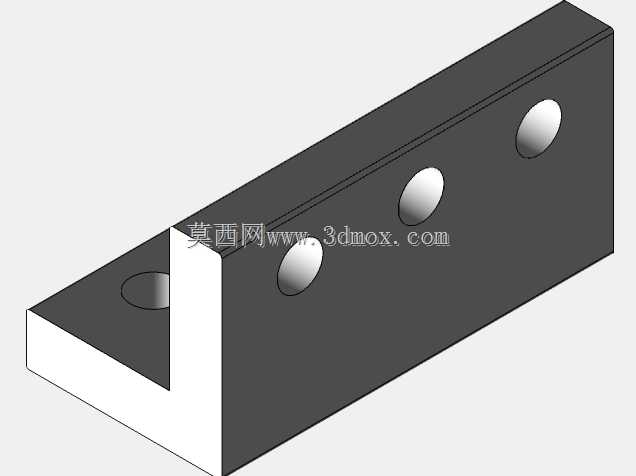

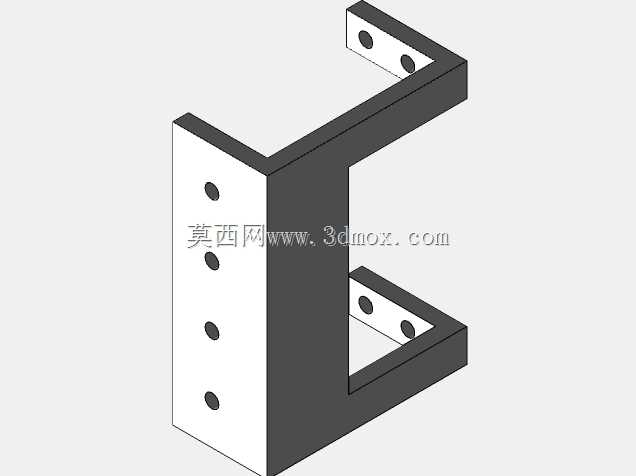

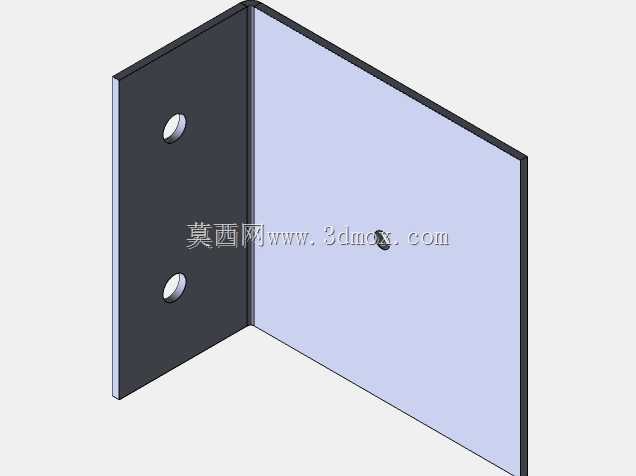

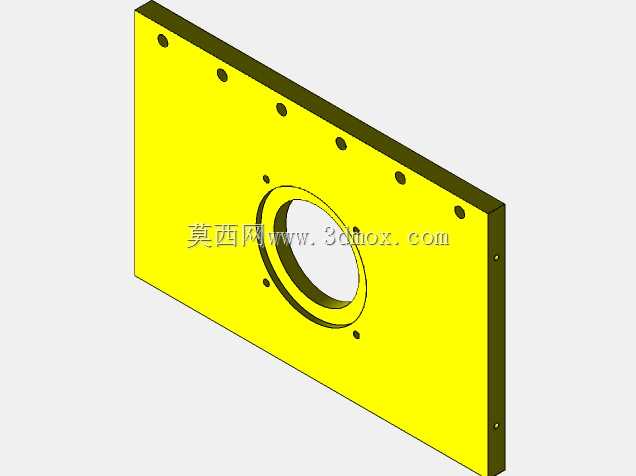

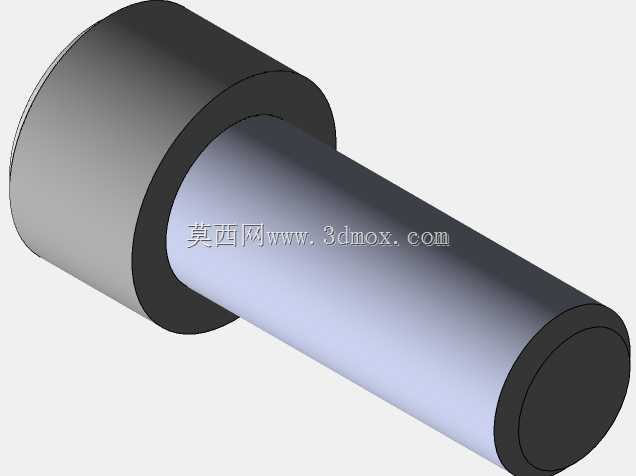

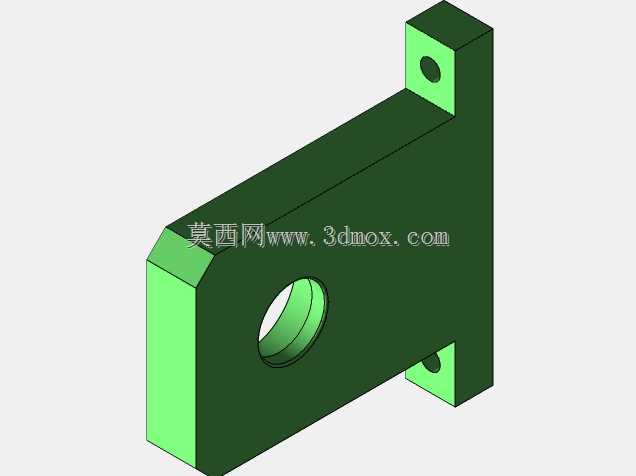

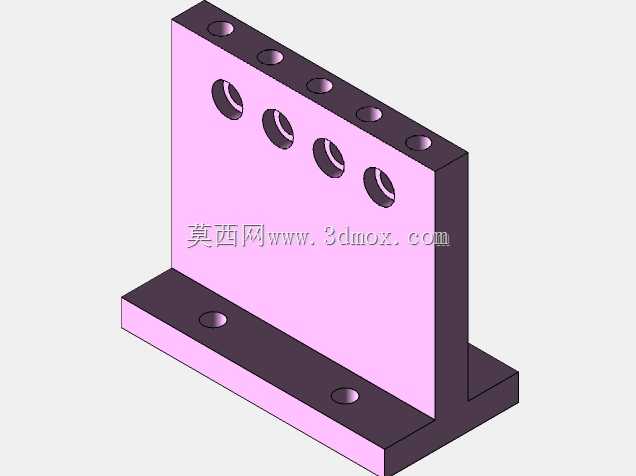

在压铸件后处理加工环节,传统分散式钻孔、攻丝工序需要多次装夹工件,不仅装夹定位误差累积会直接影响孔位同轴度、螺纹牙型精度,还会因为工序流转占用大量周转空间,单批次加工的辅助工时占比往往超过有效加工时长的三成,针对压铸件多面孔系加工的专用一体化设备,正是为解决这类产线痛点开发的。这套设备的整体布局采用卧式床身搭配多轴动力头排布,床身主体采用箱型筋板焊接结构,内部筋格按照受力传导路径做45度斜向布置,在控制整体重量的前提下,保证X/Y/Z三个进给轴全行程内的结构刚性,避免连续加工过程中因切削振动导致的钻头崩刃、丝锥折断问题。

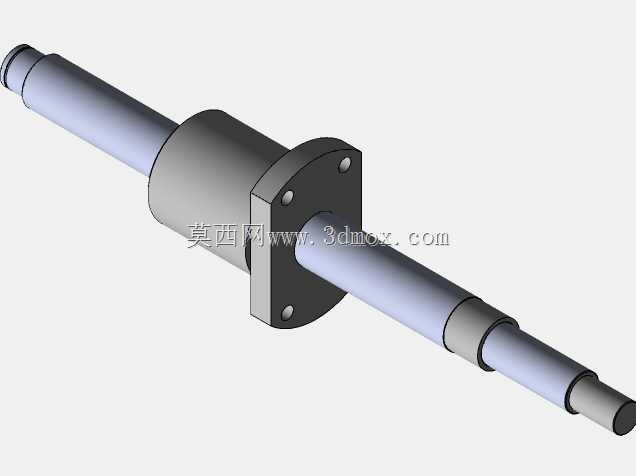

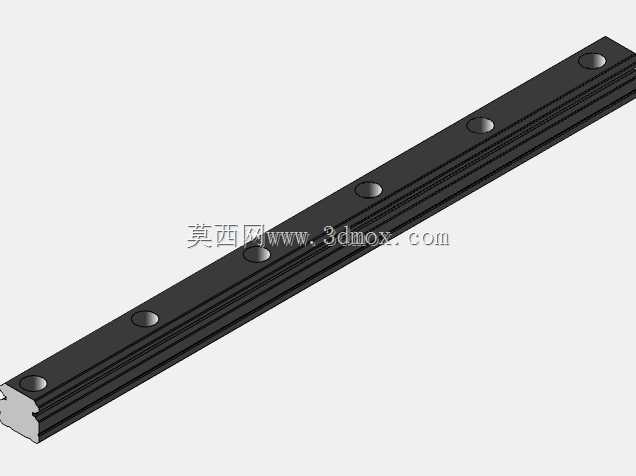

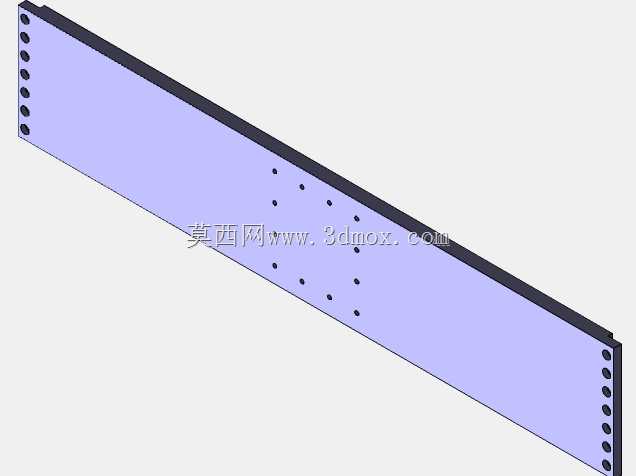

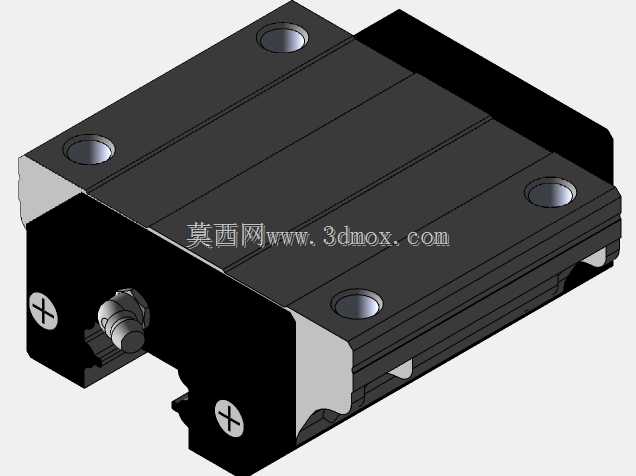

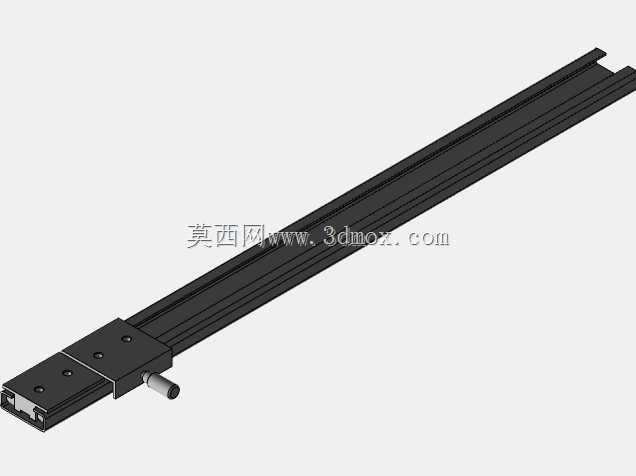

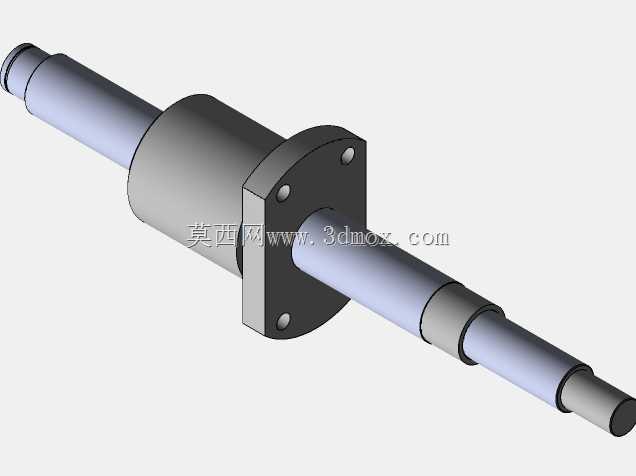

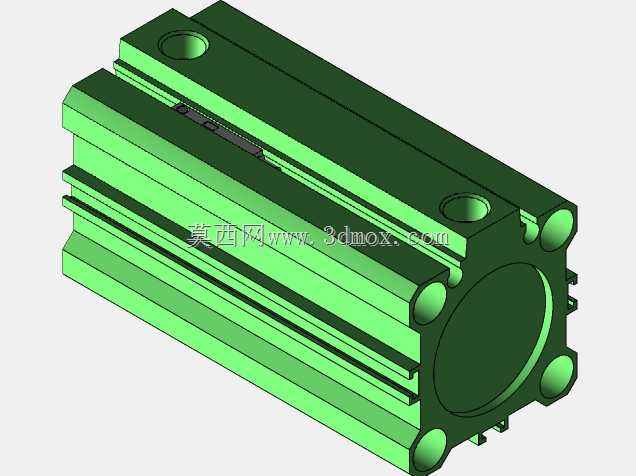

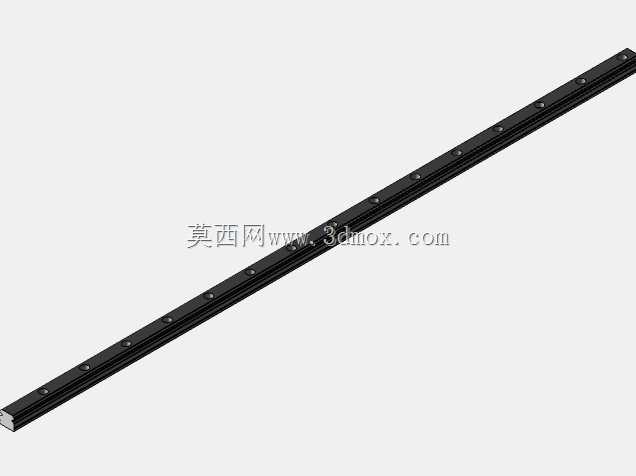

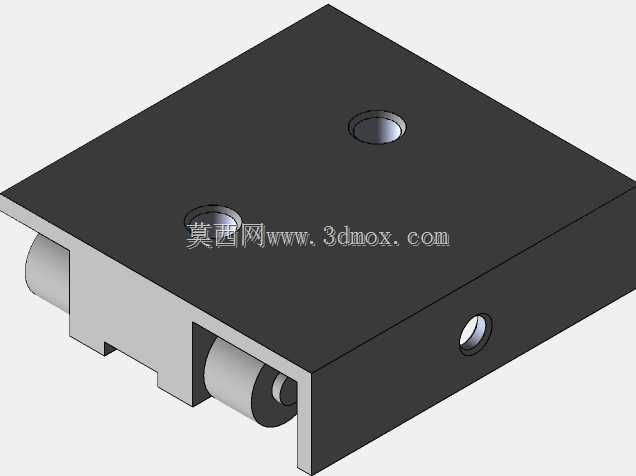

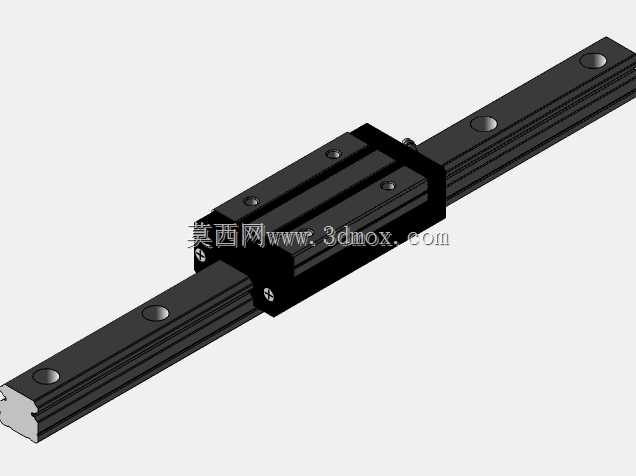

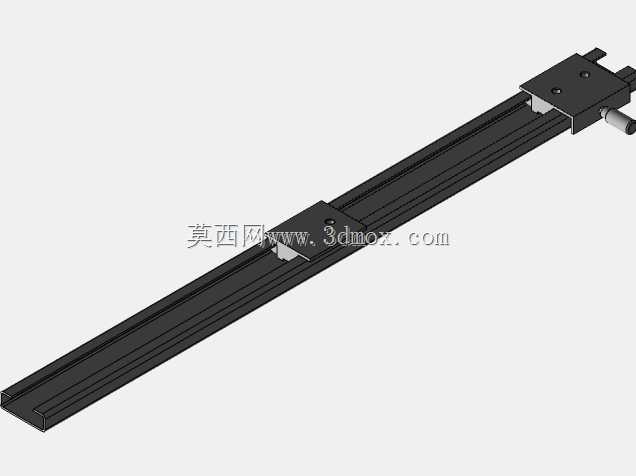

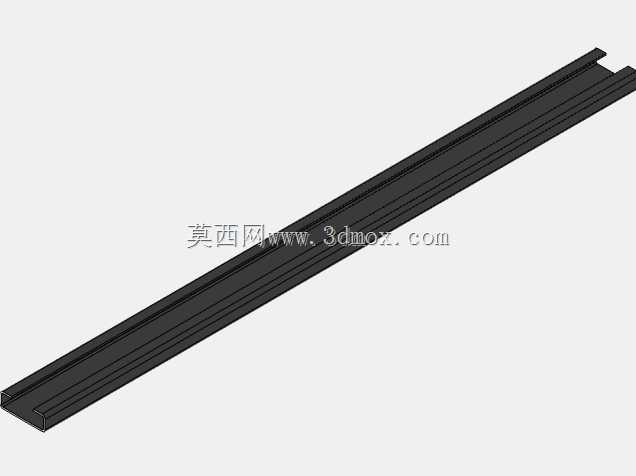

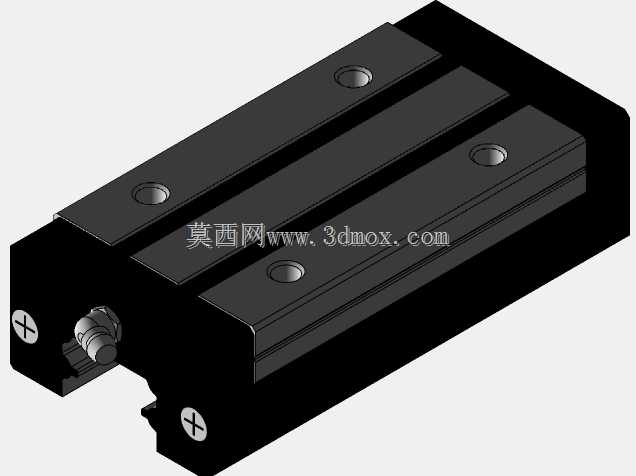

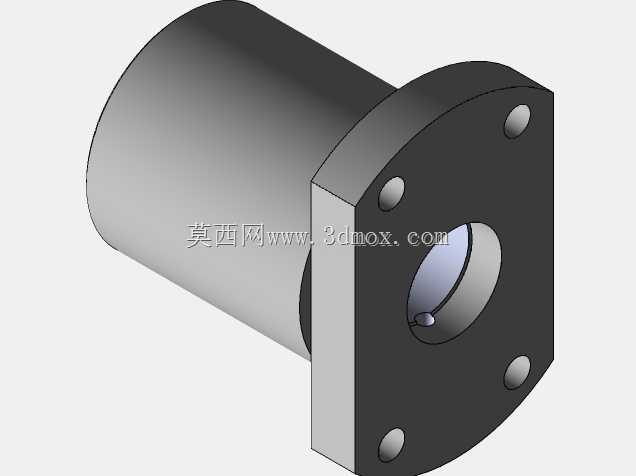

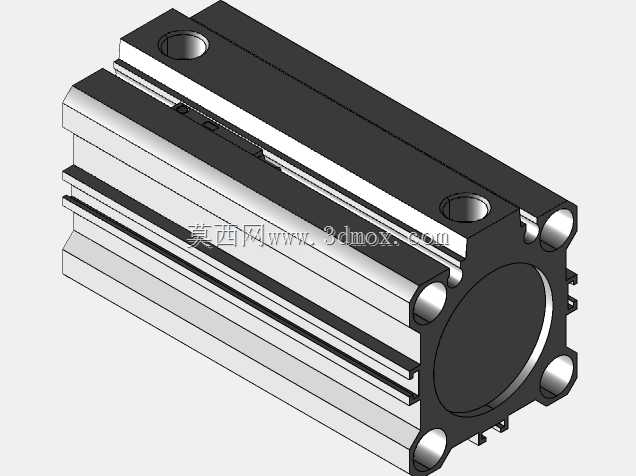

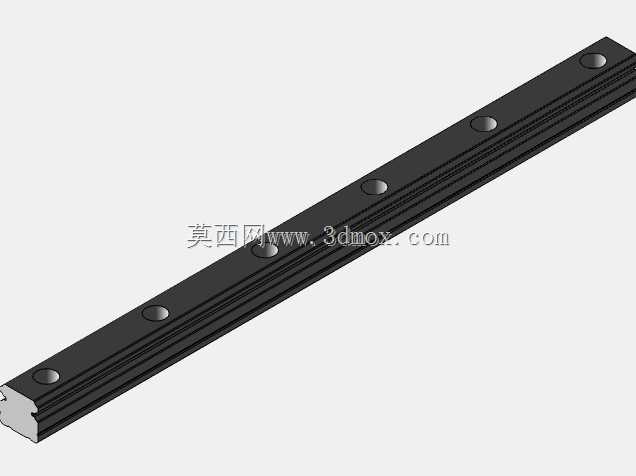

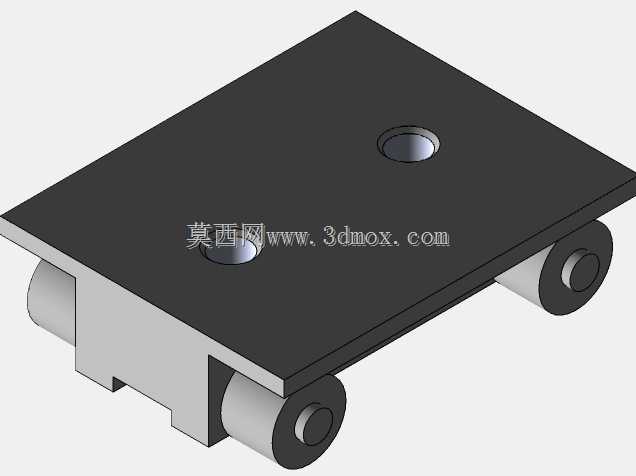

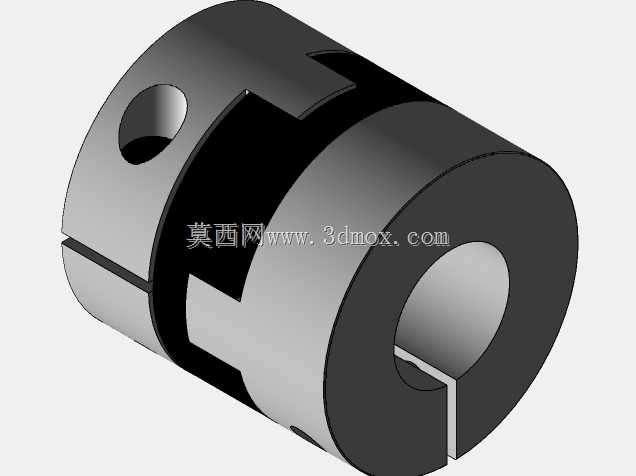

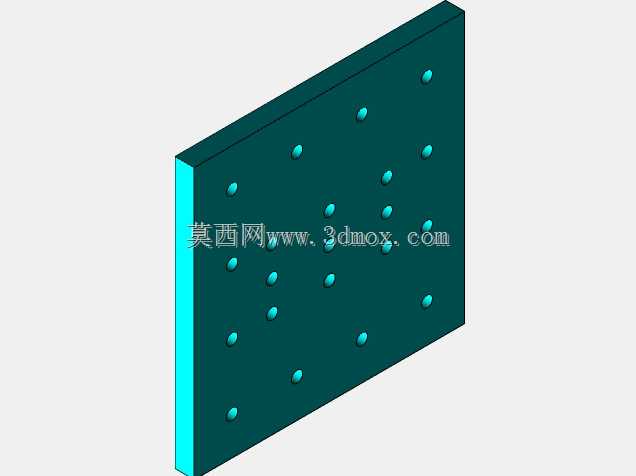

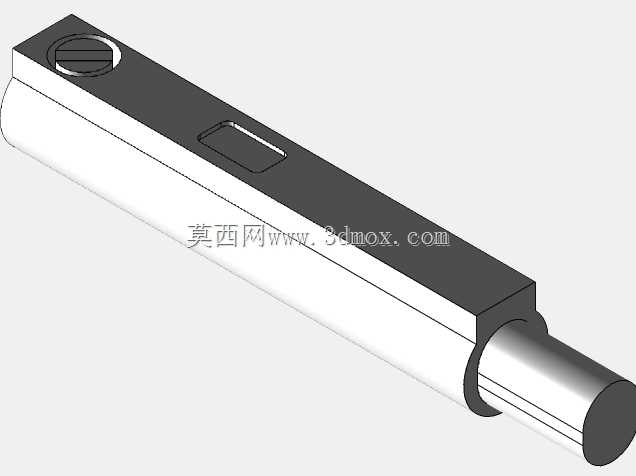

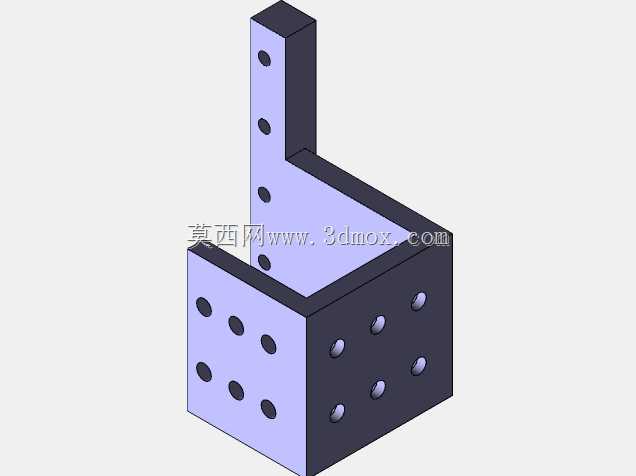

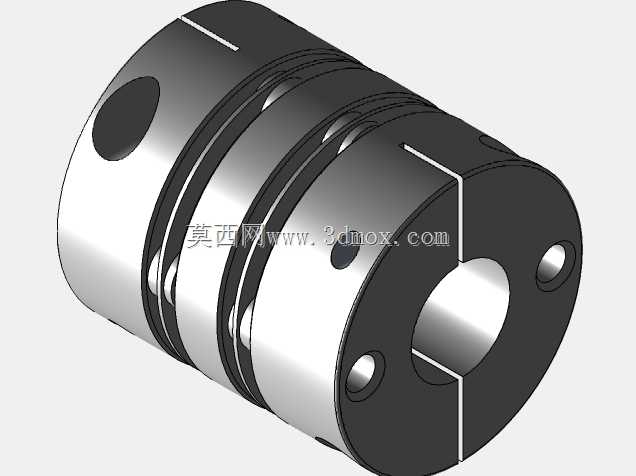

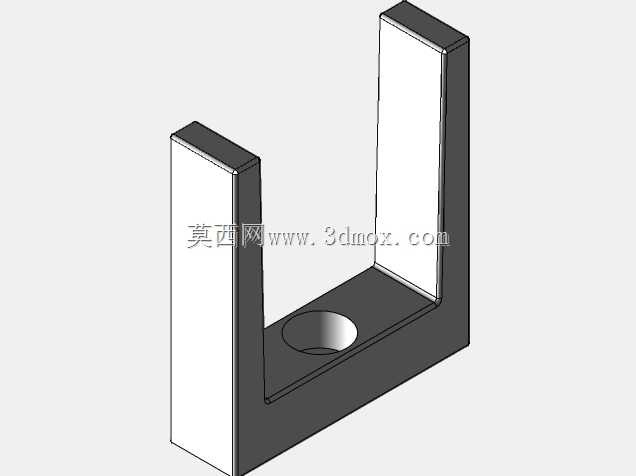

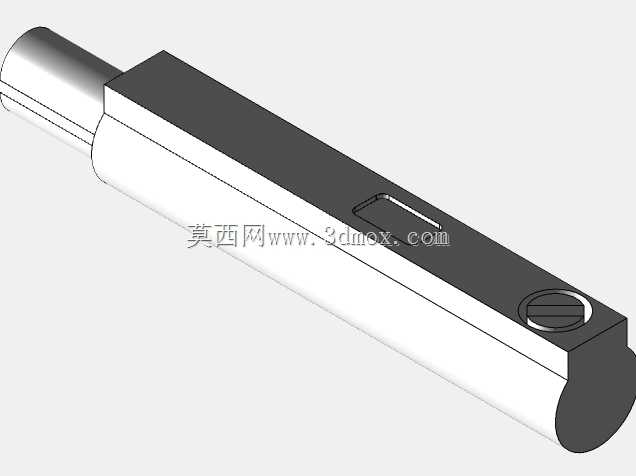

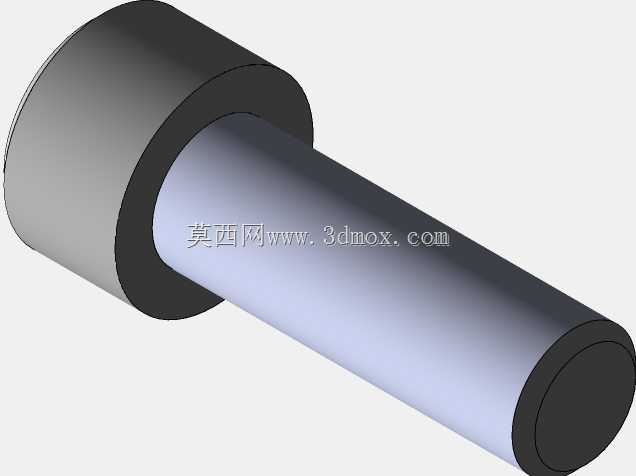

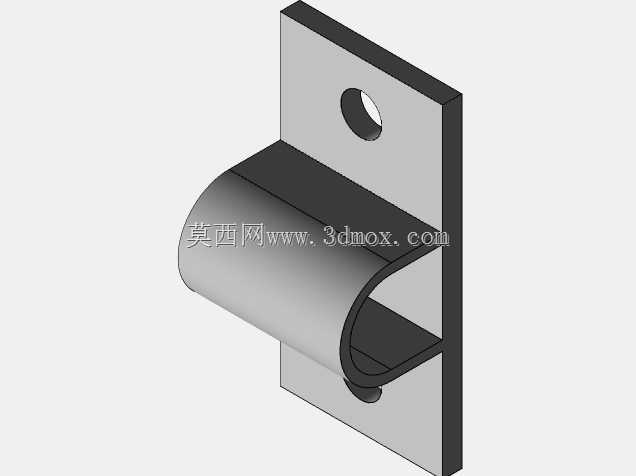

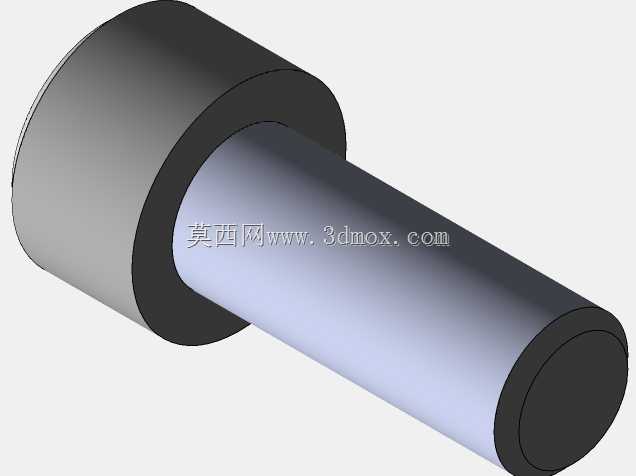

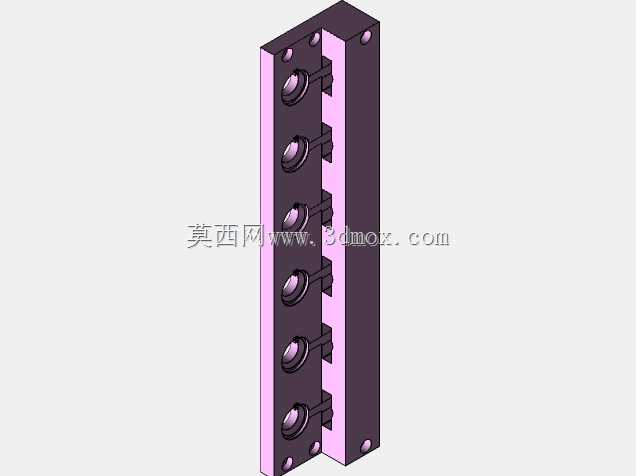

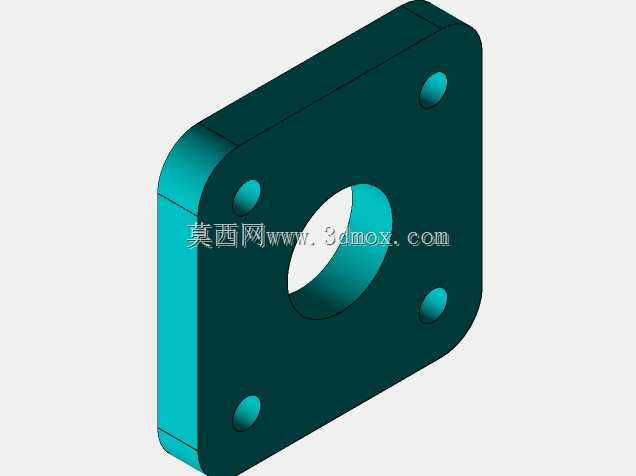

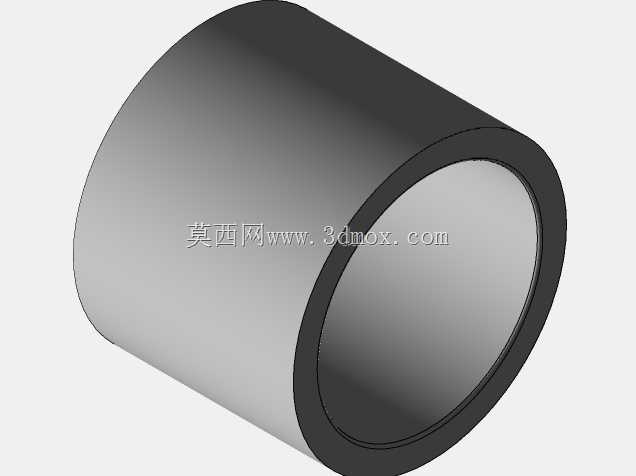

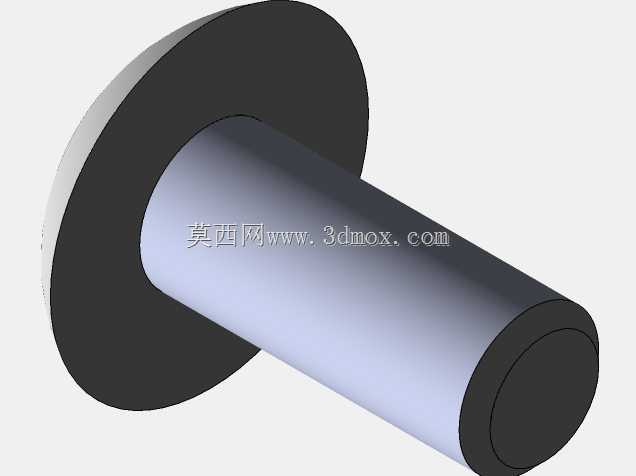

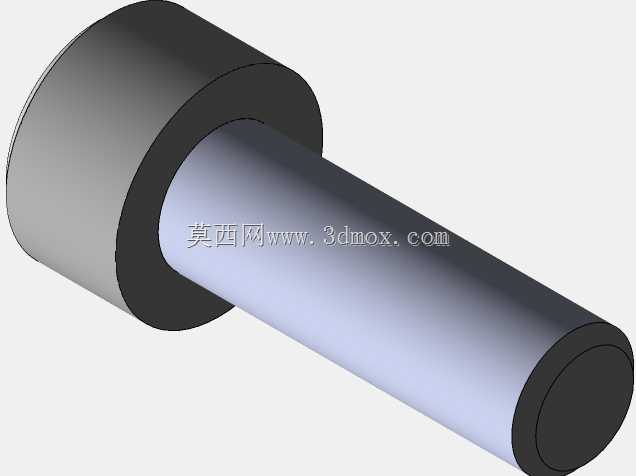

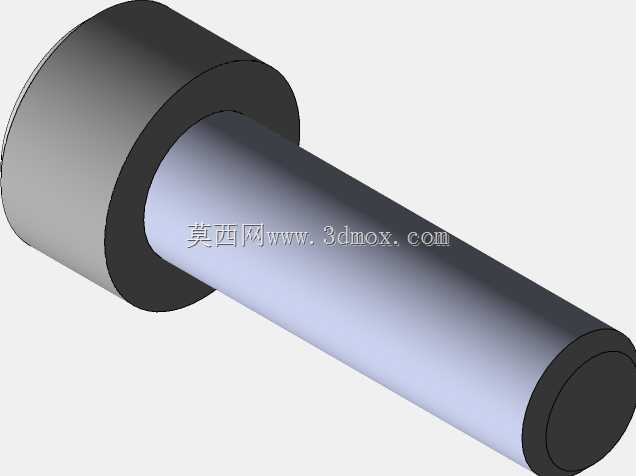

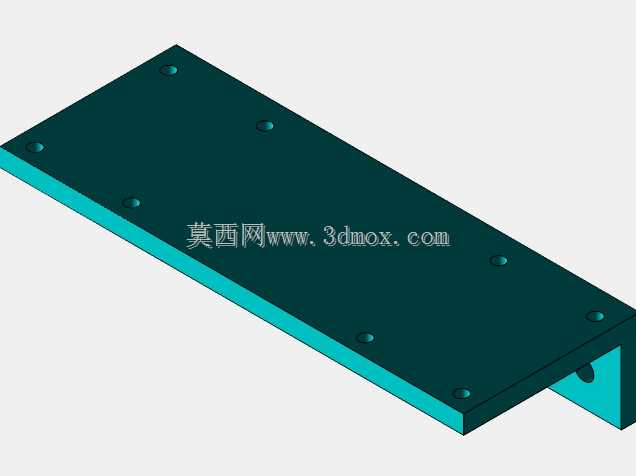

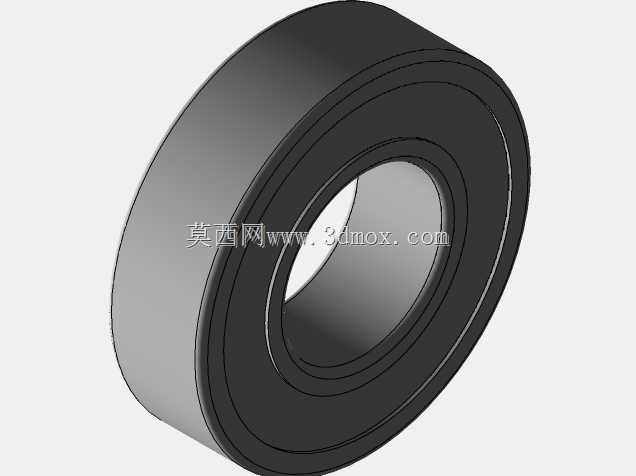

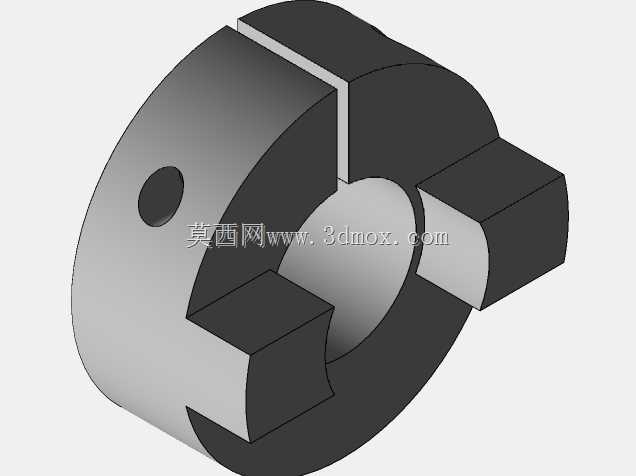

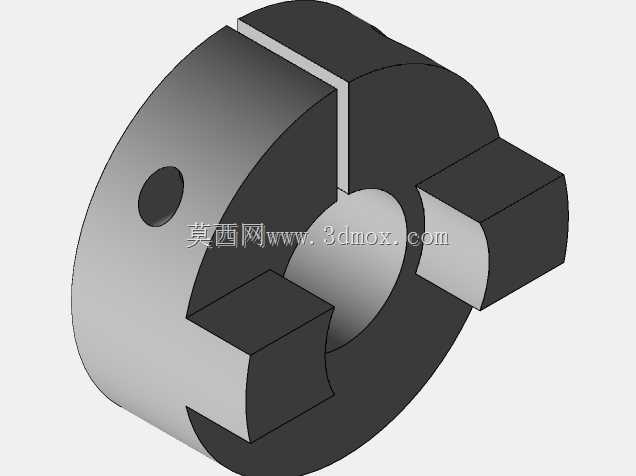

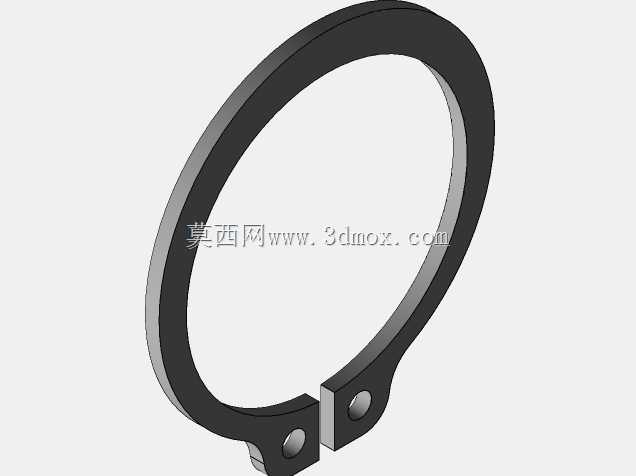

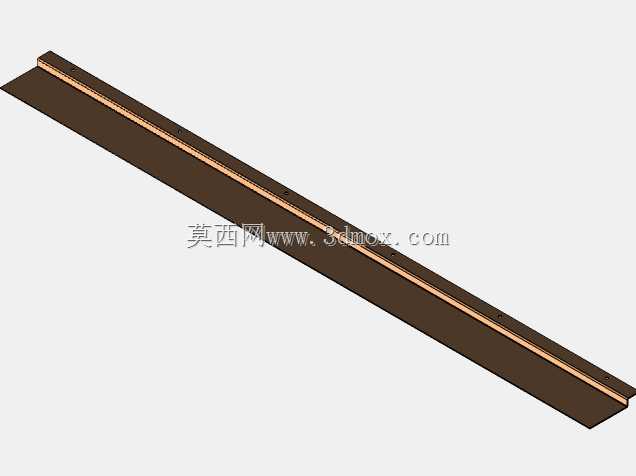

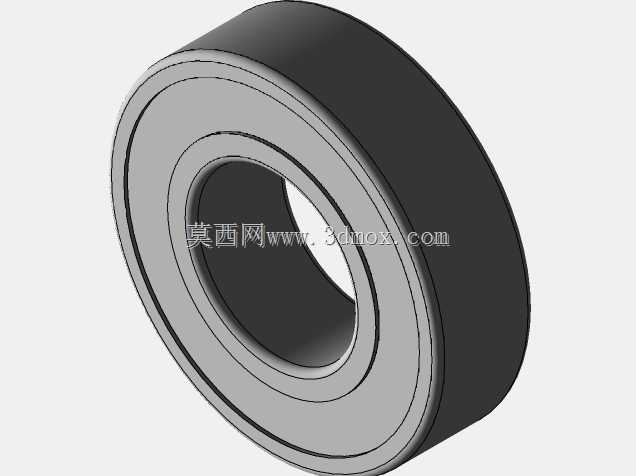

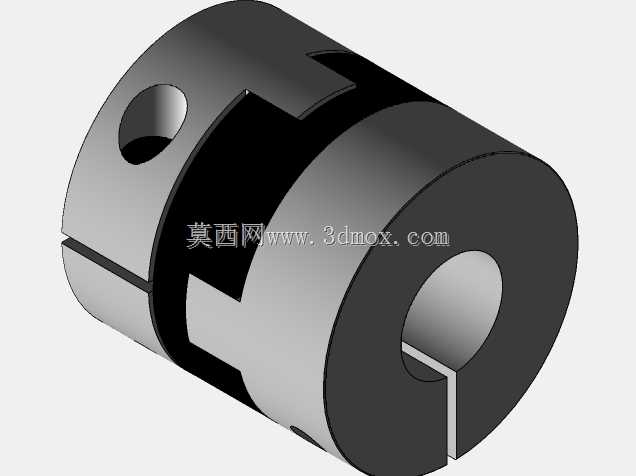

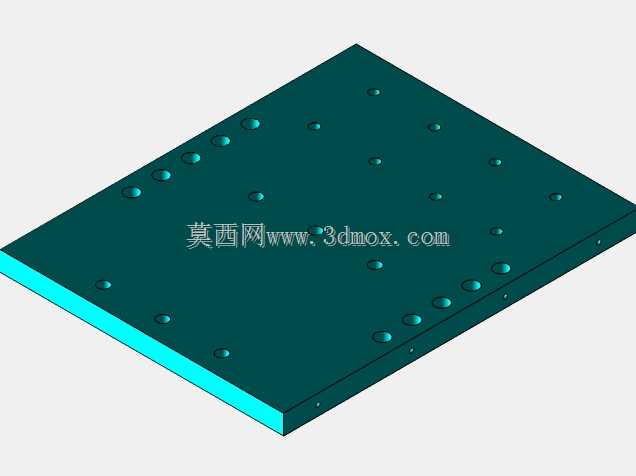

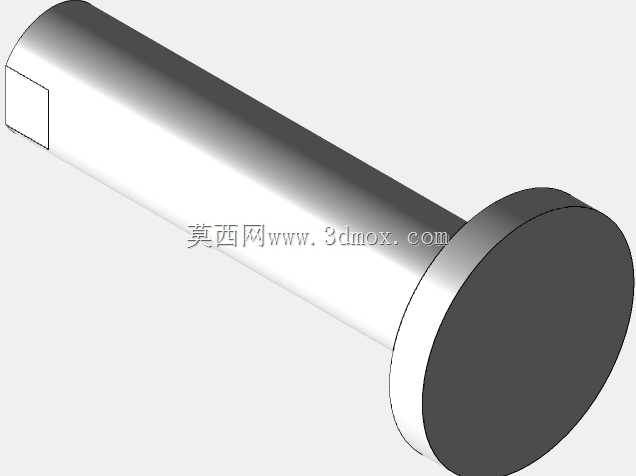

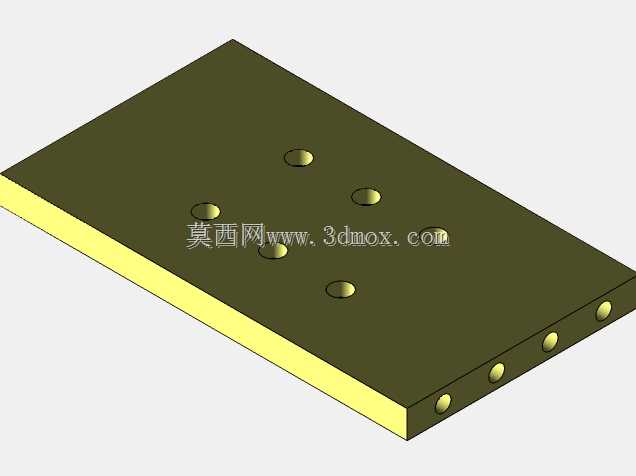

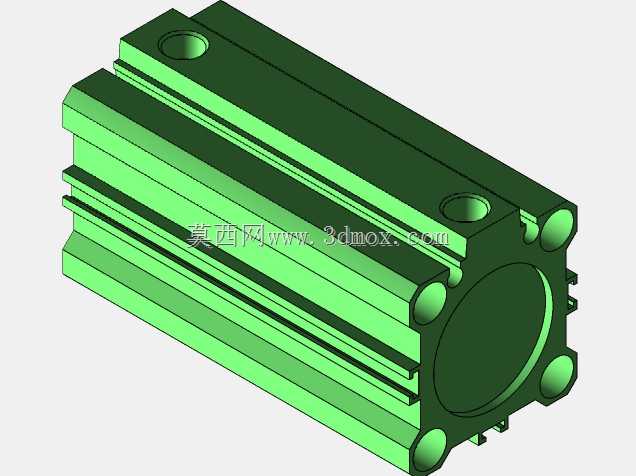

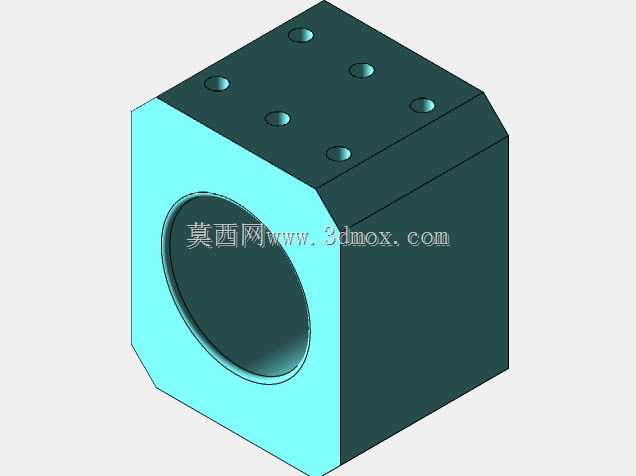

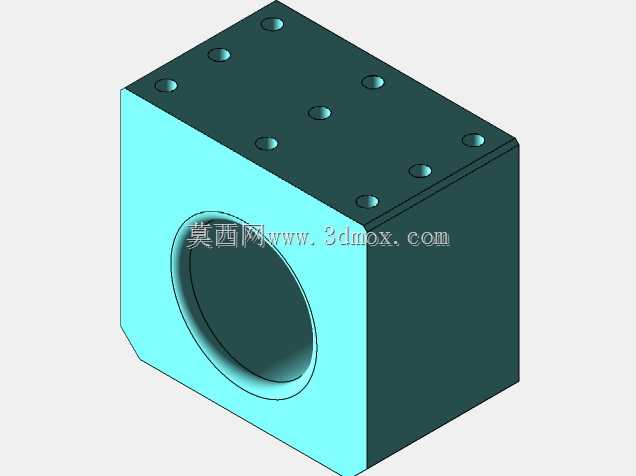

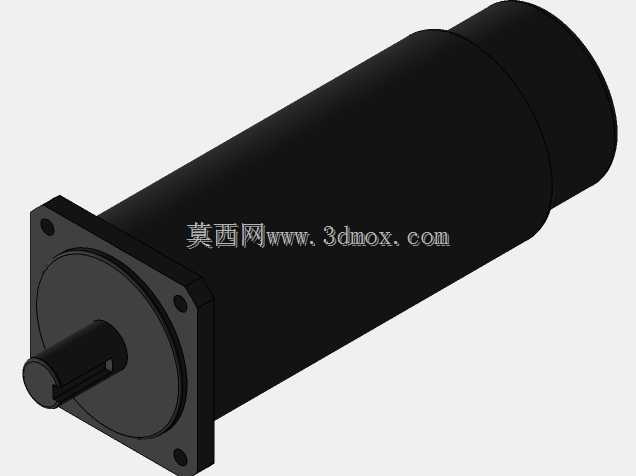

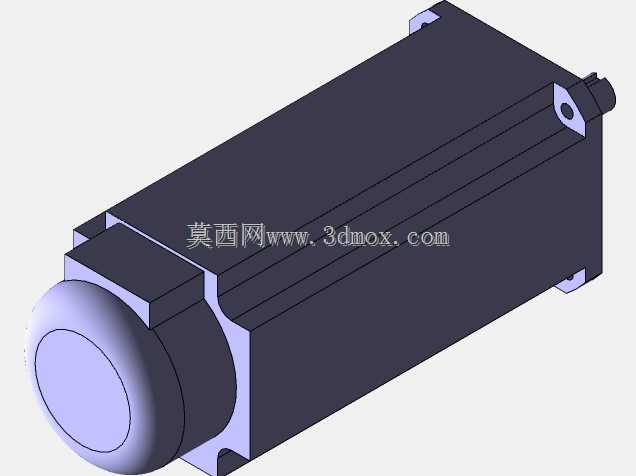

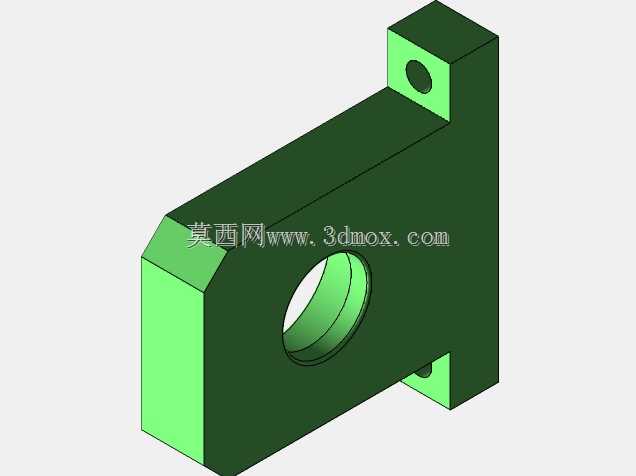

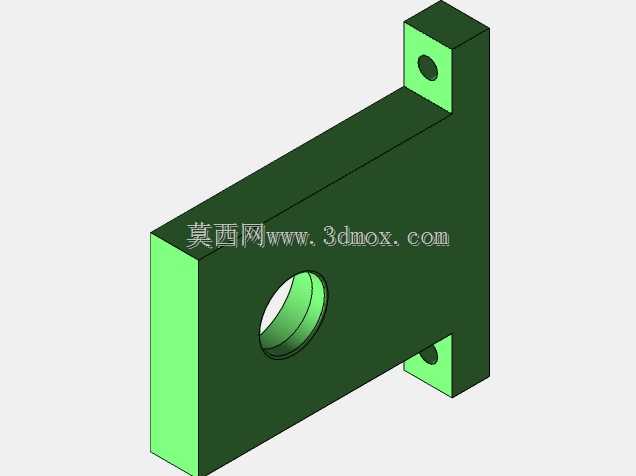

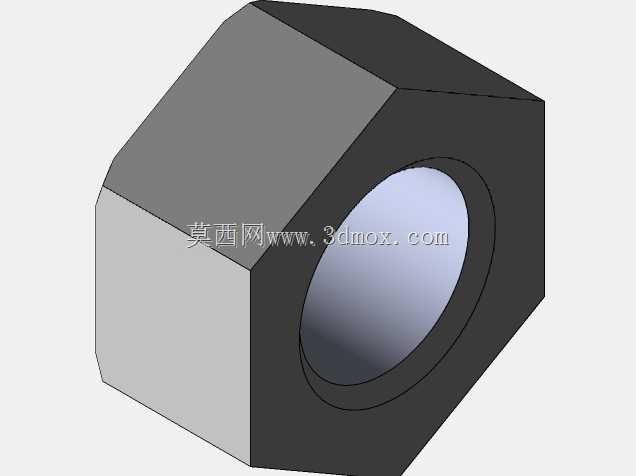

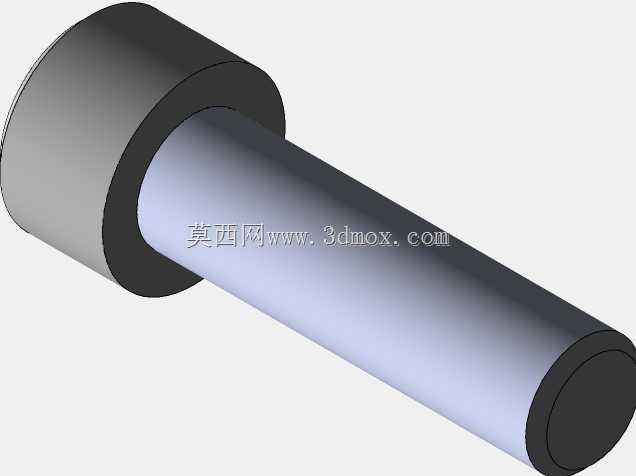

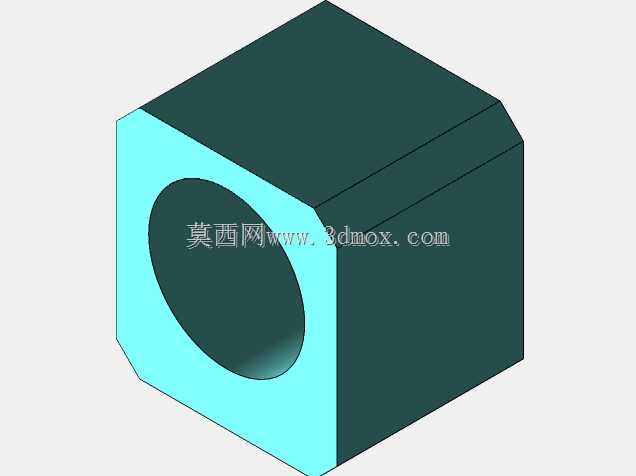

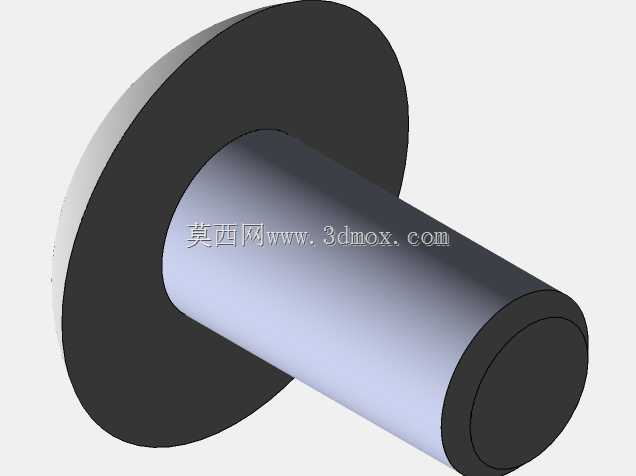

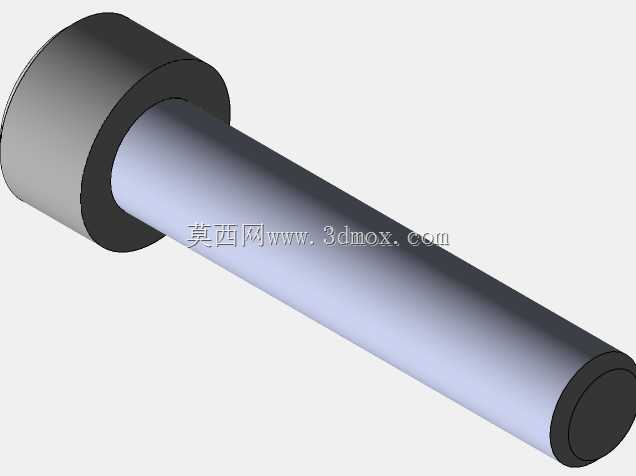

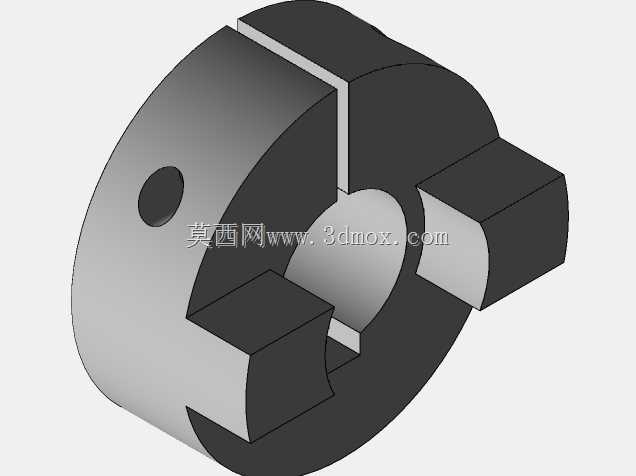

进给传动部分采用直线导轨搭配精密滚珠丝杠的组合,丝杠两端采用固定支撑结构,预紧力按照额定动载荷的8%设置,既可以消除反向间隙,也能在快速移动时避免丝杠颤动,定位精度可以控制在0.02mm以内,重复定位精度稳定在0.01mm级别,完全满足压铸件螺纹孔的位置度公差要求。设备的加工工位设计充分考虑压铸件的外形特点,工装夹具采用气动夹紧方式,定位基准面与压铸件的压铸工艺基准重合,避免基准不重合带来的加工误差,夹具上预留的排屑缺口可以让钻孔产生的铝屑、攻丝产生的切屑直接落入下方的排屑槽,不会堆积在定位面上影响后续工件的装夹精度。

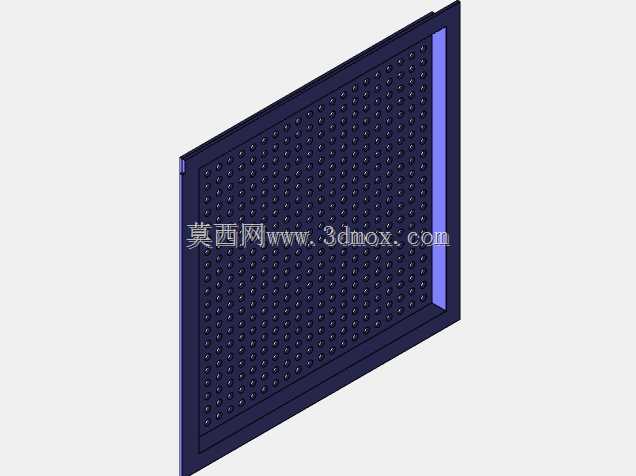

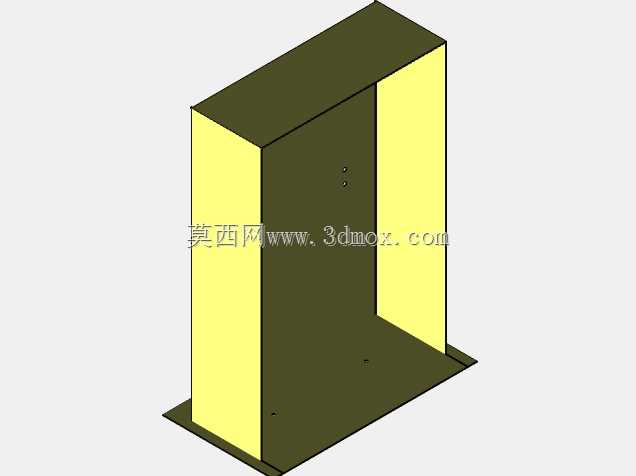

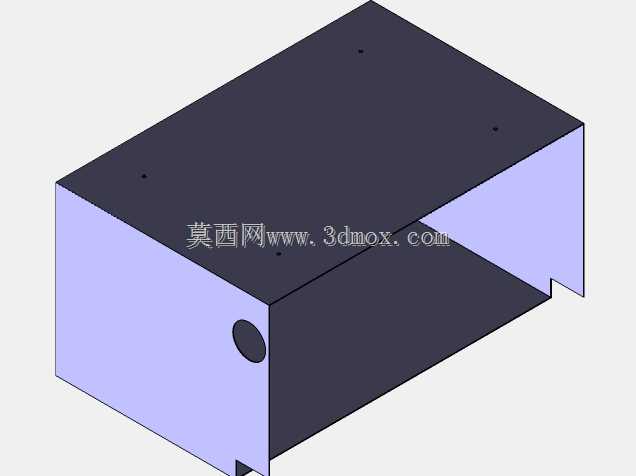

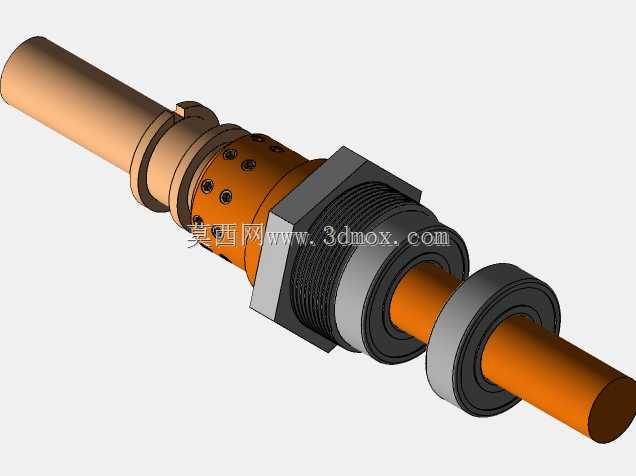

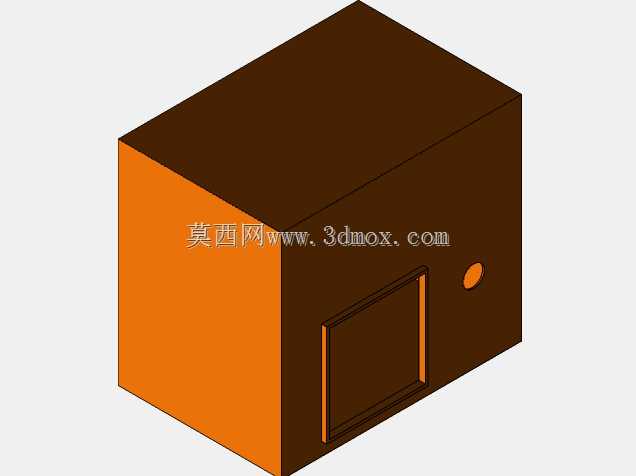

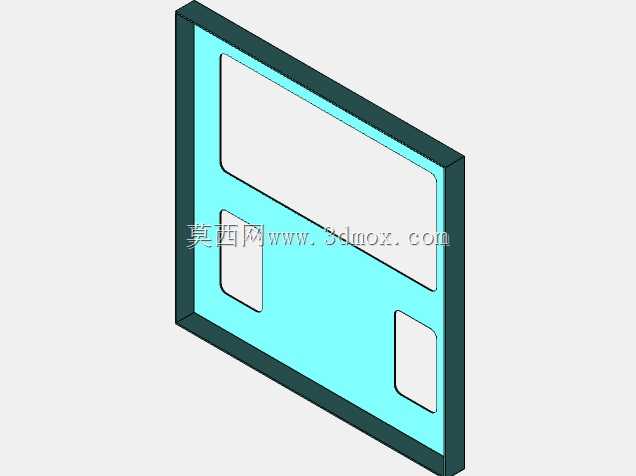

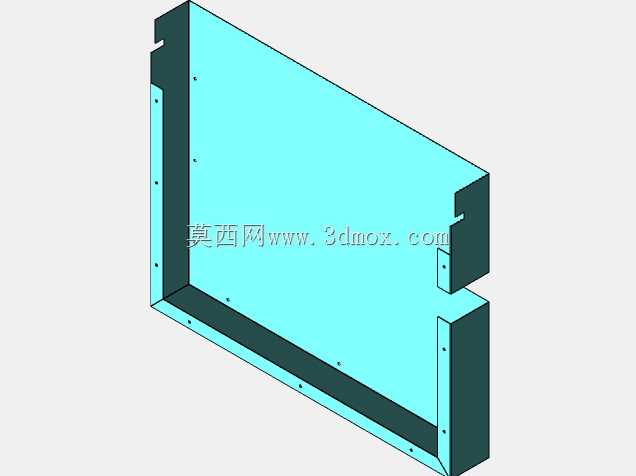

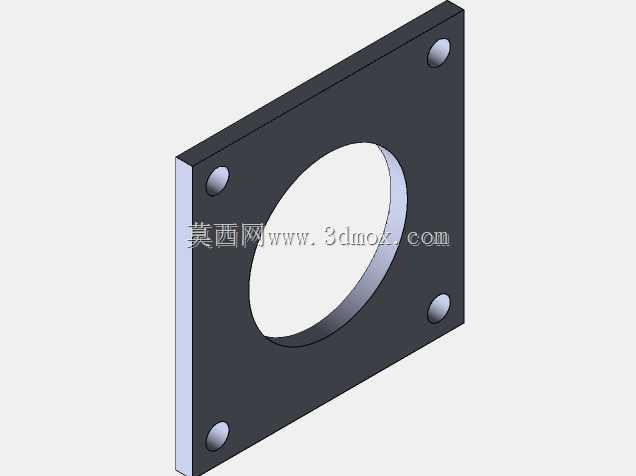

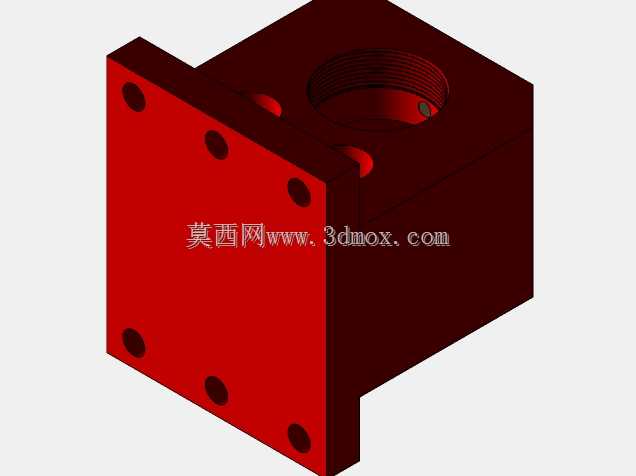

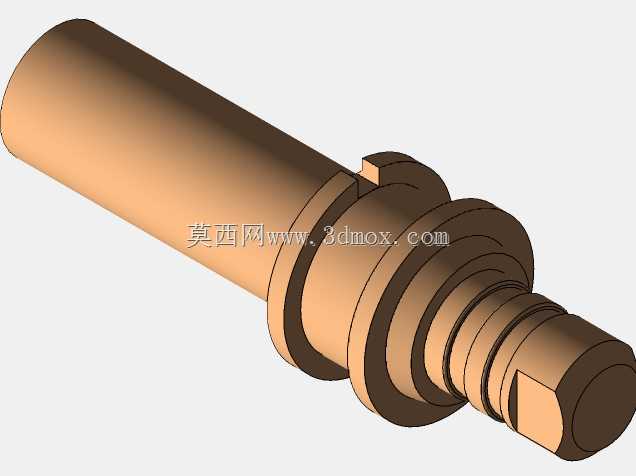

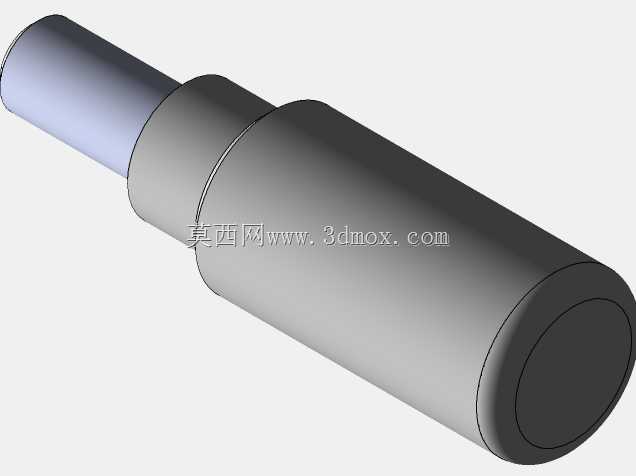

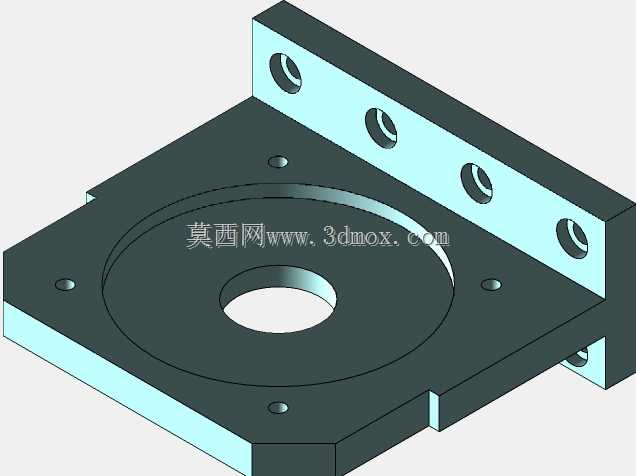

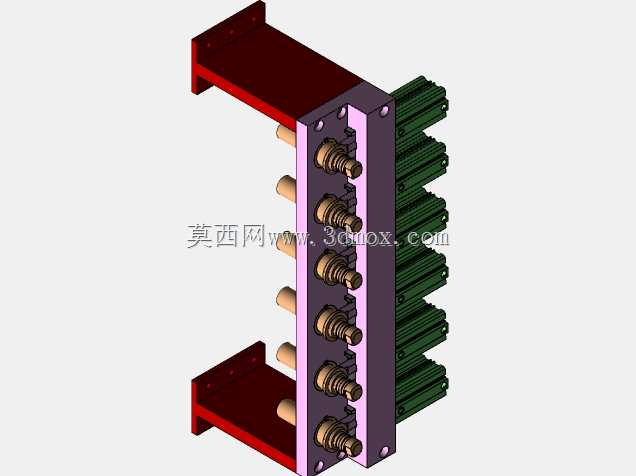

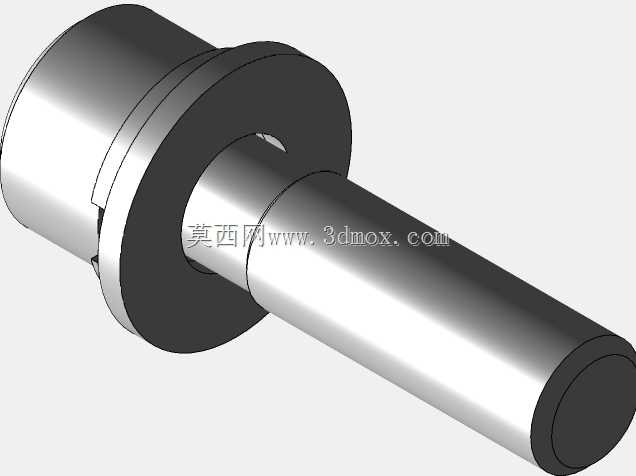

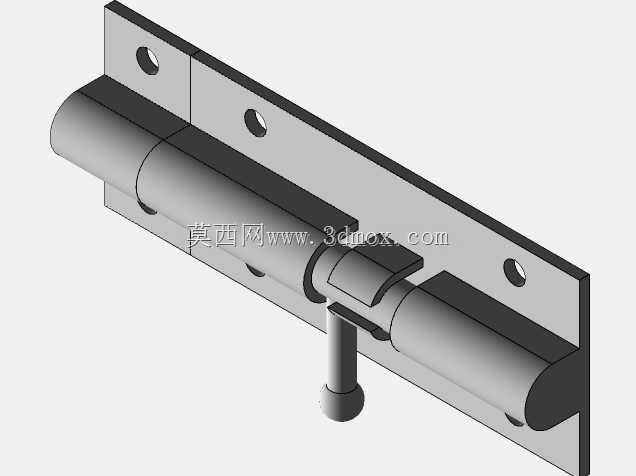

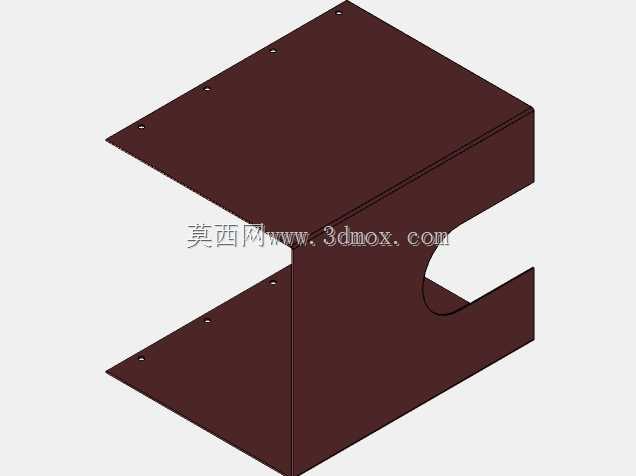

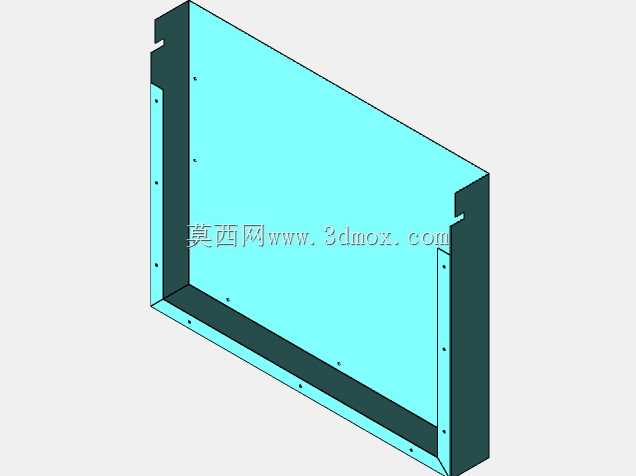

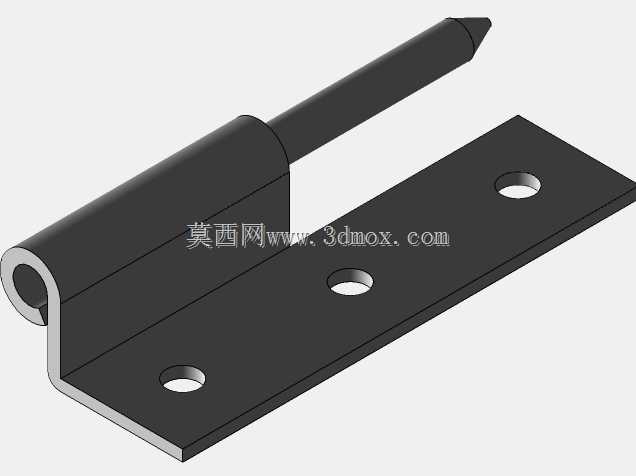

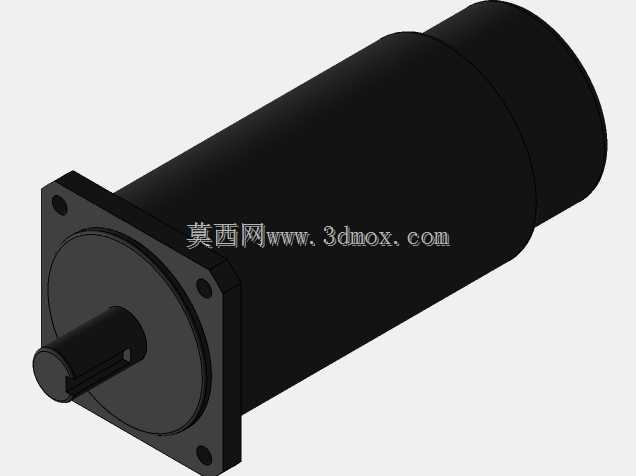

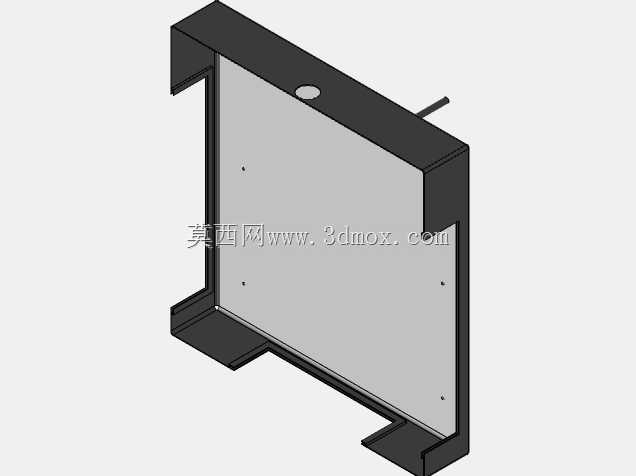

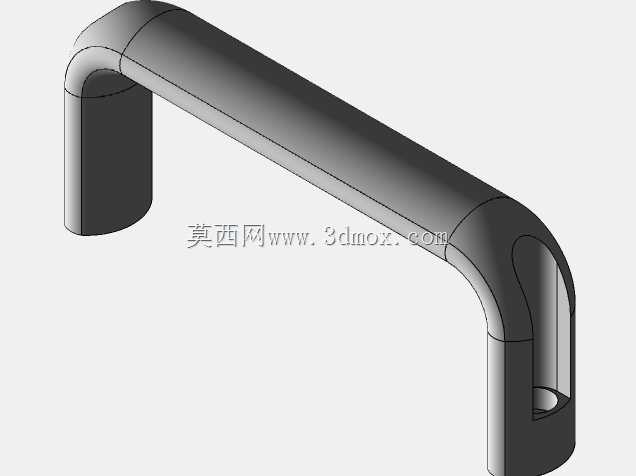

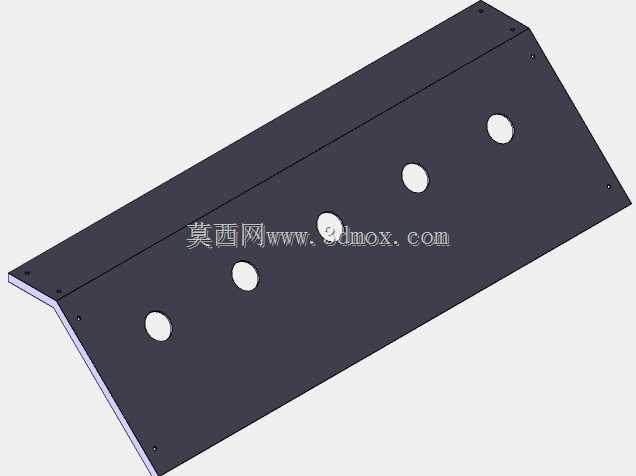

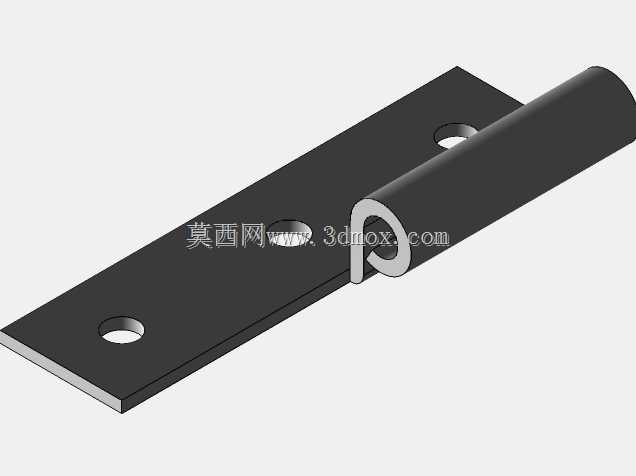

动力头部分根据加工工序做差异化配置,钻孔工位采用高转速电主轴,搭配内冷通道,可以在钻孔过程中直接将切削液输送到切削刃位置,降低钻头工作温度,延长刀具寿命,针对压铸件常见的铝合金、锌合金材质,钻孔转速可以根据孔径大小在3000-8000rpm区间调整;攻丝工位采用带柔性补偿的攻丝主轴,能够自动补偿进给与螺距之间的微量误差,避免刚性攻丝容易出现的烂牙、丝锥断裂问题,可加工的螺纹规格覆盖M3到M12的常用公制螺纹,也可以根据产品需求更换夹头适配英制、美制螺纹规格。设备的操作侧预留了足够的操作空间,安全防护门采用透明聚碳酸酯板材,既可以阻挡加工过程中飞溅的切屑和切削液,也方便操作人员实时观察加工状态,防护门配备安全联锁开关,门体打开时设备会自动切断动力头进给和主轴转动信号,避免误操作带来的安全隐患。电气控制部分的元器件排布在设备侧面的独立电控仓内,仓体做密封处理,避免加工产生的金属粉尘进入导致元器件接触不良,走线槽按照强电、弱电分离的原则布置,减少信号干扰,保证设备长时间运行的稳定性。

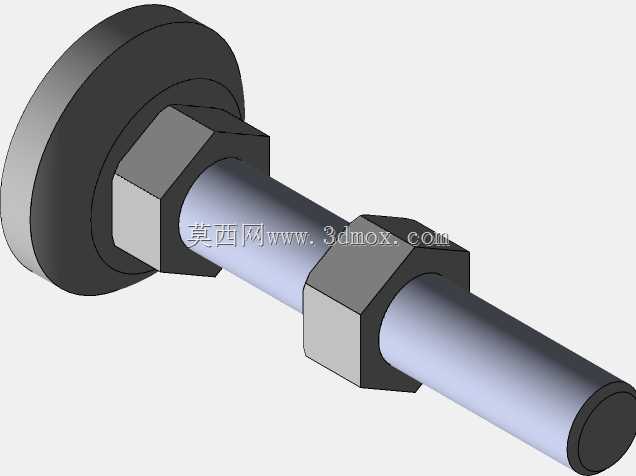

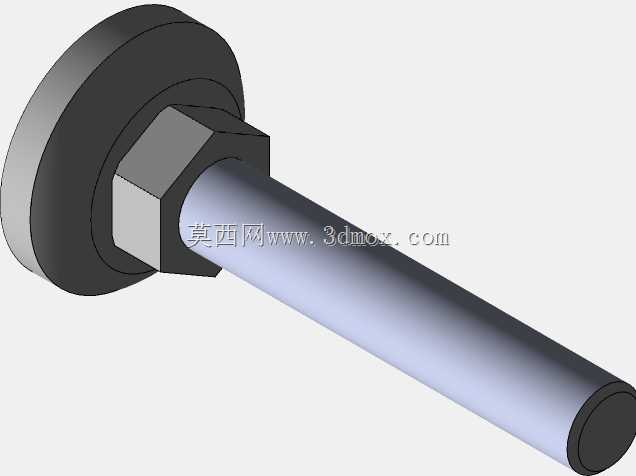

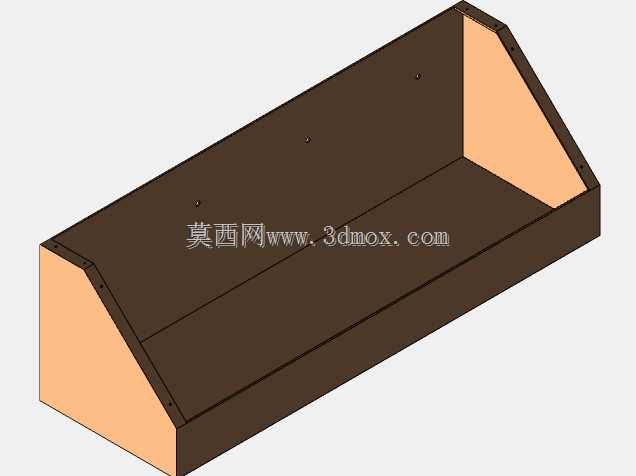

从安装边界来看,设备整体占地尺寸控制在长2.2米、宽1.6米、高1.9米范围内,不需要特殊的地基处理,普通硬化车间地面即可安装,地面承重要求不超过每平方米500kg,适配大部分中小型机加工车间的场地条件;设备的进料高度设置在0.85米,和常见的车间周转车高度匹配,操作人员不需要过度弯腰即可完成工件上下料,降低长时间操作的疲劳强度。在实际应用场景中,这类设备可以直接对接压铸机的下料工位,压铸件成型去浇口后直接送入设备完成钻孔、攻丝工序,单工件加工节拍根据孔系数量不同可以控制在15-40秒之间,相比传统台钻、攻丝机的分散加工模式,单台设备可以替代3-4台通用设备的产能,同时减少2-3名操作人员的配置,加工一致性也远高于人工操作的通用设备,尤其适合汽车零部件、通用五金、电子压铸件的批量加工场景。设计过程中针对压铸件常见的毛坯余量不均问题,在钻孔工位前增加了预定位检测结构,能够识别毛坯的余量偏差,自动调整进给深度,避免因毛坯余量过大导致的钻头过载,同时在主轴上加装负载检测模块,当刀具磨损到设定阈值或者出现崩刃时,设备会自动停机报警,避免不合格品流到下一道工序。排屑系统采用链板式排屑结构,和设备床身的排屑口直接对接,切屑和切削液可以直接分离,切削液经过滤后循环使用,减少切削液的消耗,也避免车间地面因切屑堆积造成的脏乱问题。
