三轴数控铣削加工平台结构设计

　　这款三轴联动加工平台，主要面向小型工件的精密加工作业场景，可覆盖个人DIY加工、小型工坊打样、教学实训等多个领域的使用需求，能够完成塑料、软质木材、铝合金等常见易切削材料的铣削、钻孔、轮廓雕刻等加工工序，相比大型工业机床，其占地空间更小，部署灵活，不需要专门的大型设备安装基础，普通工作台面即可完成架设使用，适合小批量定制加工、零件修配、创意模型制作等场景。设备整体外形尺寸控制在700x550x80毫米范围内，安装时仅需预留对应长宽的平整台面即可，周边预留100毫米左右的操作与走线空间就能满足日常使用需求，不需要额外开挖地基或者做特殊的减震处理，整体部署门槛较低。

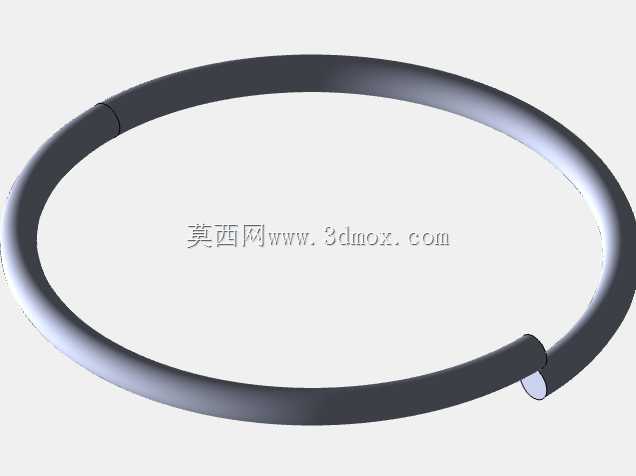

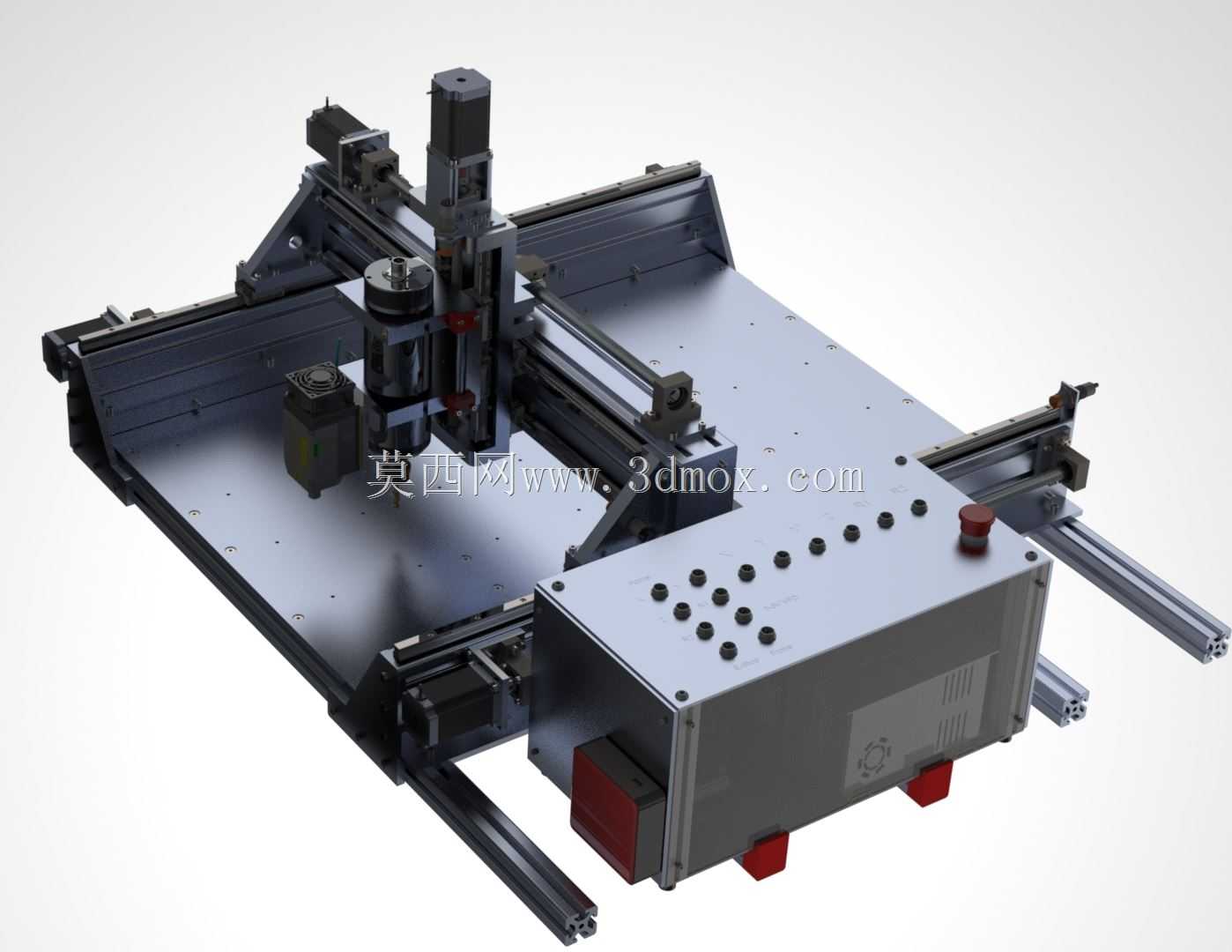

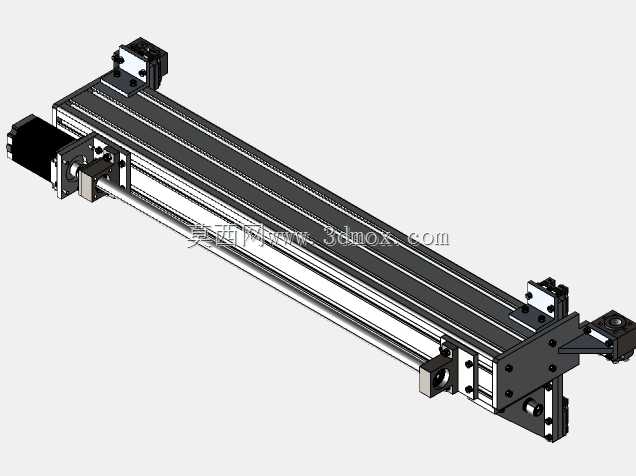

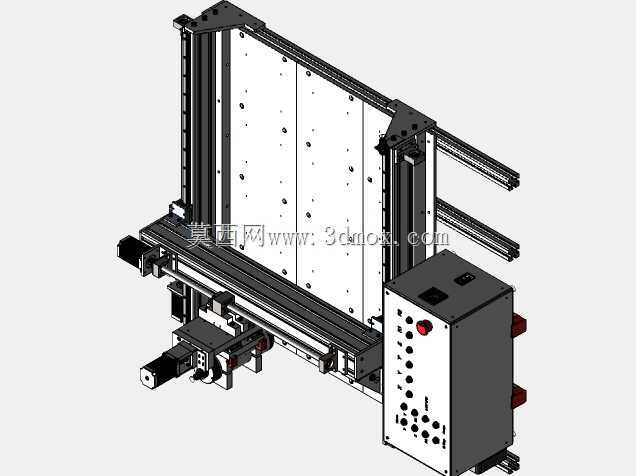

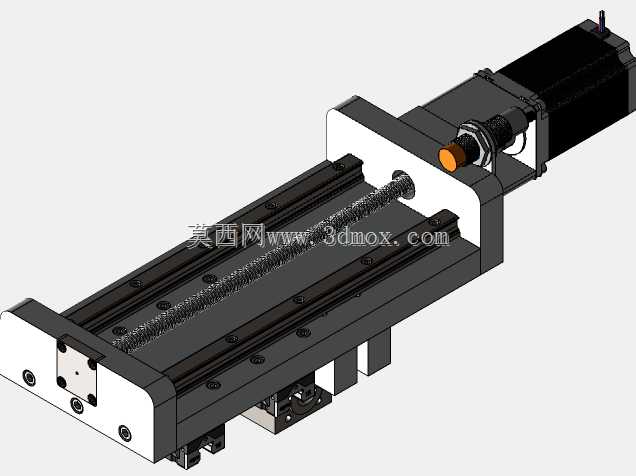

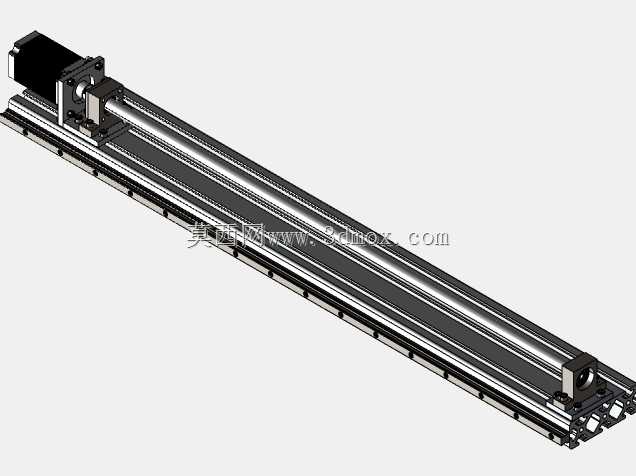

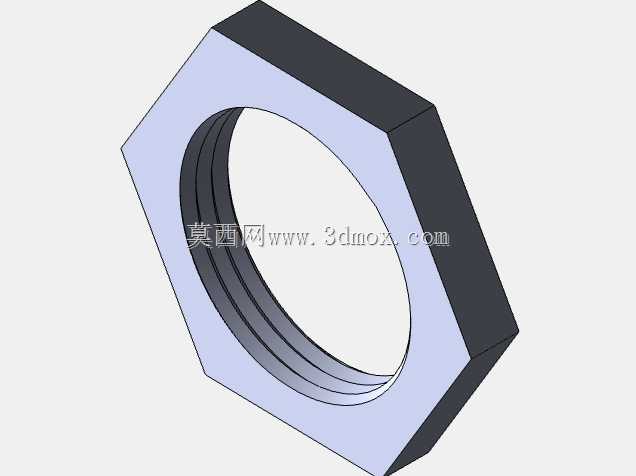

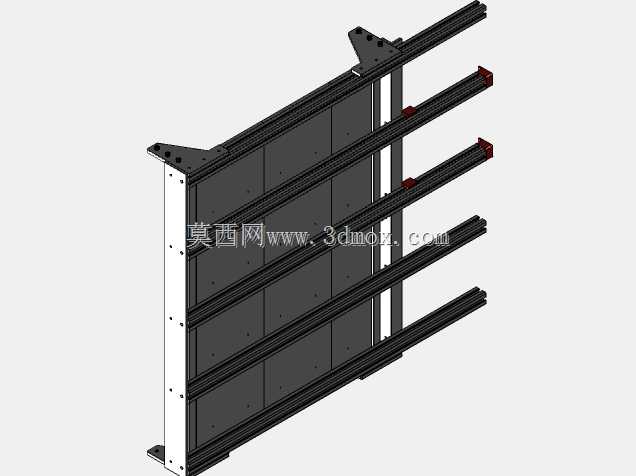

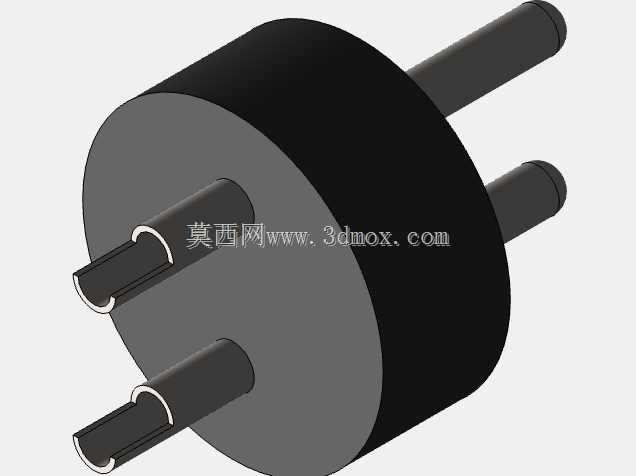

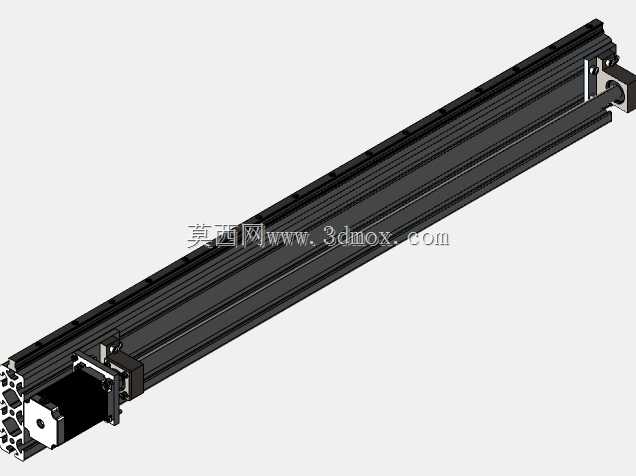

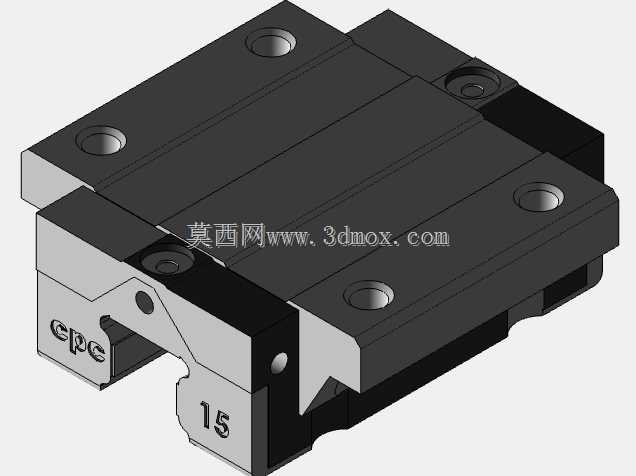

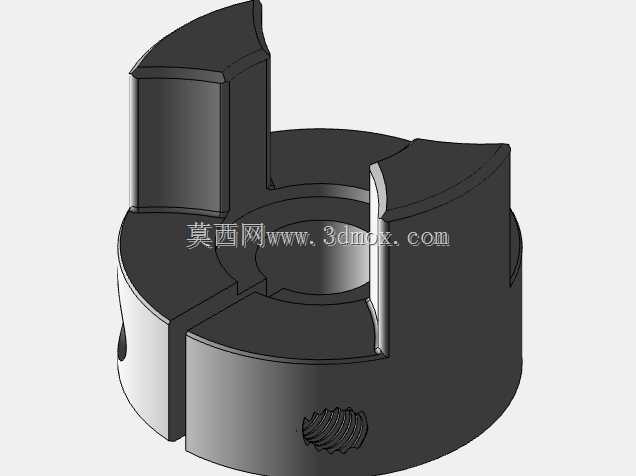

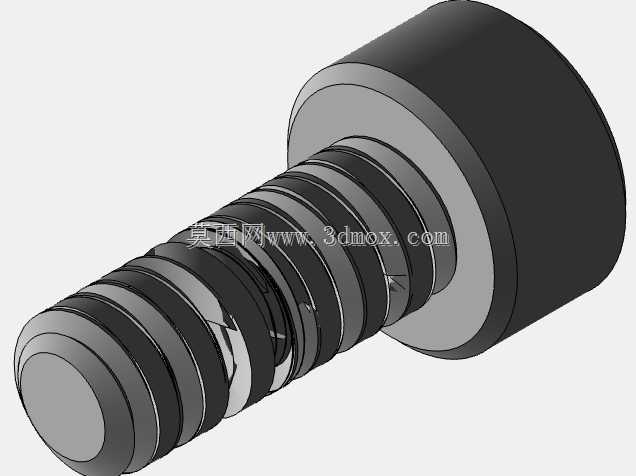

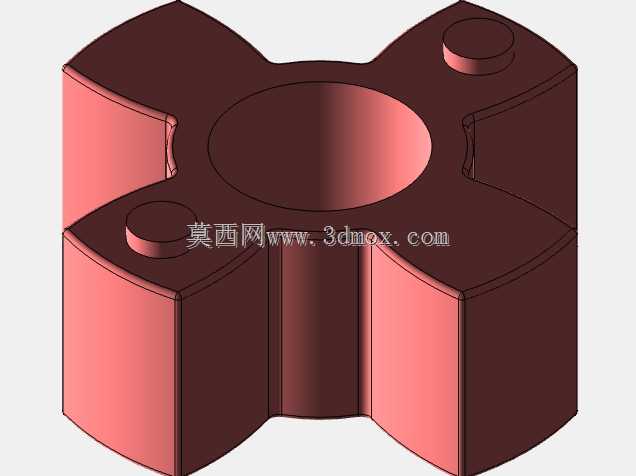

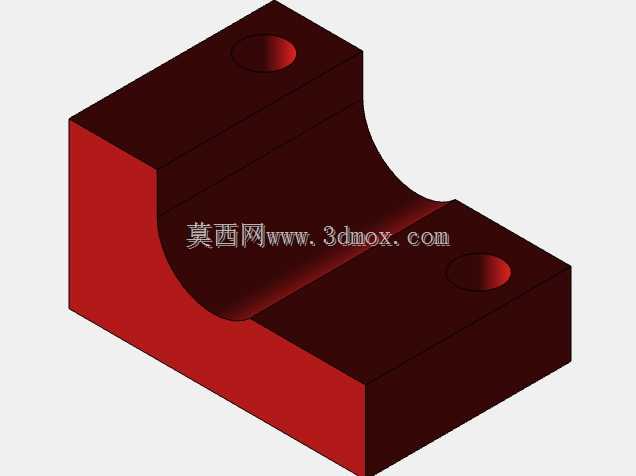

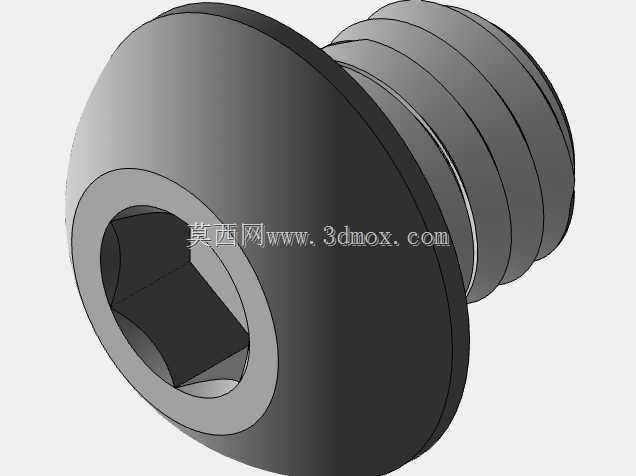

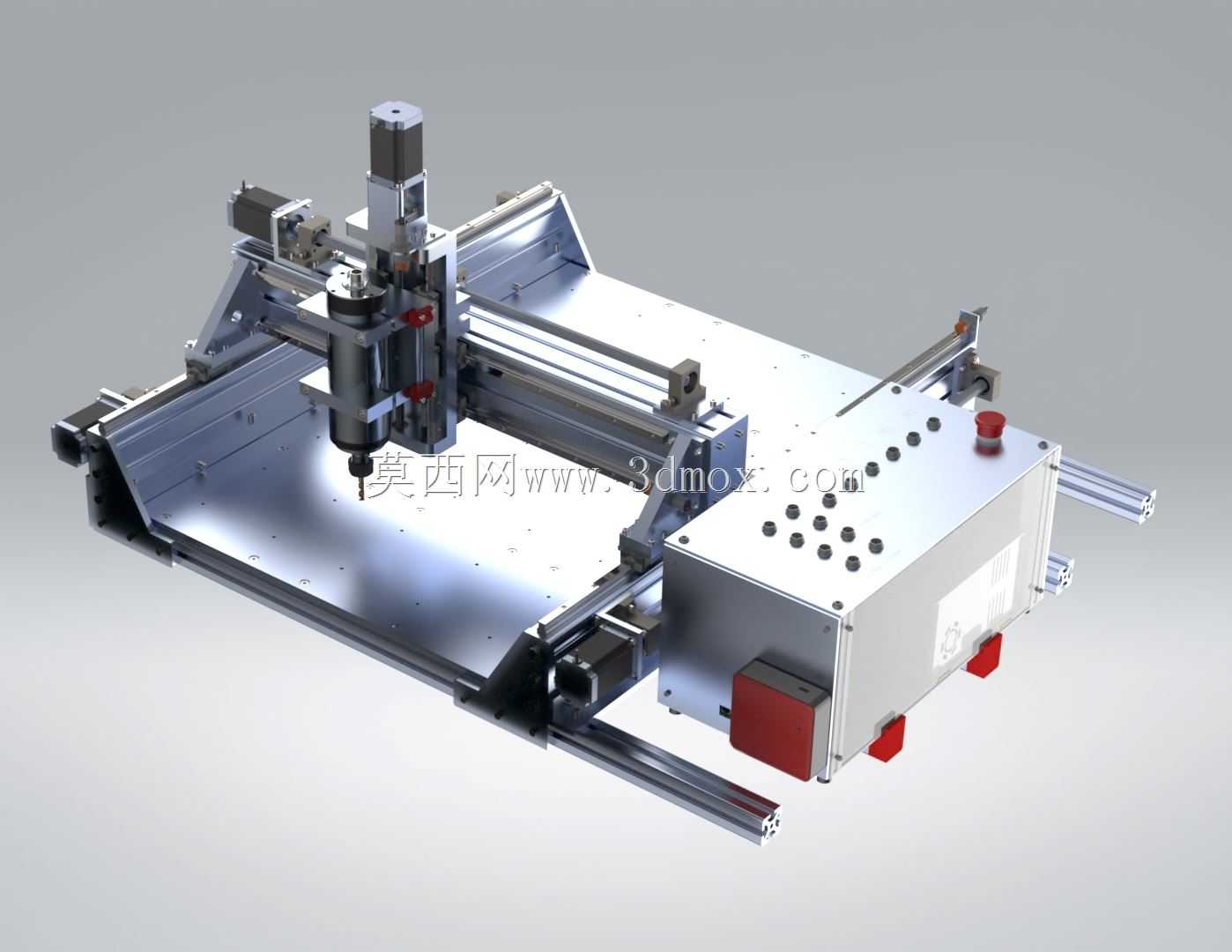

　　从结构设计思路来看，平台采用龙门式动梁结构，X轴方向采用双直线导轨支撑，配合丝杠传动保证长行程移动的平稳性，Y轴搭载于龙门横梁之上，负责横向进给运动，Z轴集成加工主轴单元，完成垂直方向的进刀与退刀动作，三个运动轴均采用步进驱动方案，搭配对应的控制器硬件，可实现G代码解析与运动轨迹控制，能够兼容主流的数控控制软件，完成加工路径的读取与执行。驱动部分的选型充分考虑了小型加工场景的负载需求，步进电机搭配细分驱动器，可保证低速运行时的扭矩输出，避免加工过程中出现丢步导致的加工精度偏差，传动丝杠采用预紧安装结构，可有效消除反向间隙，提升轮廓加工的位置精度。

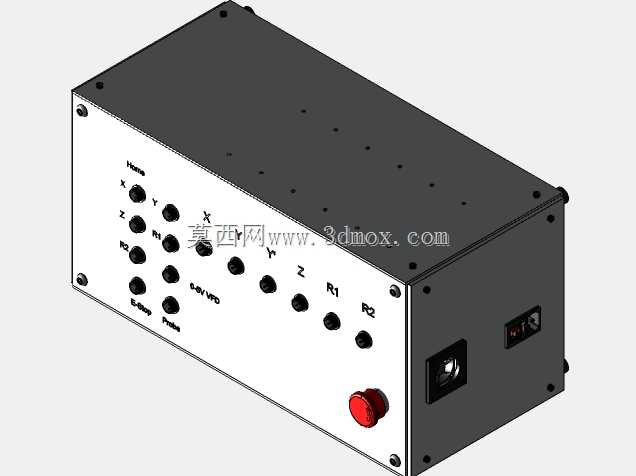

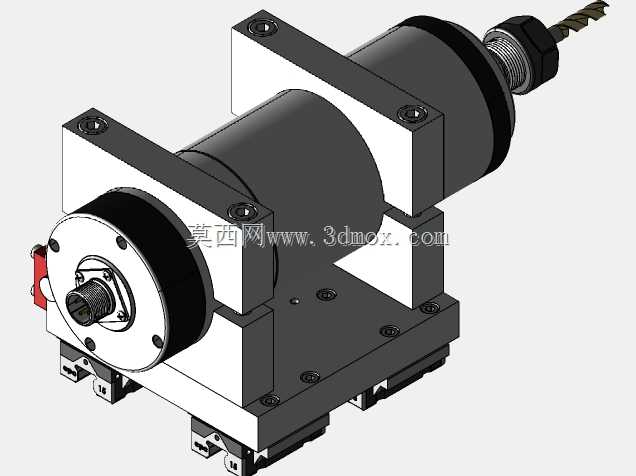

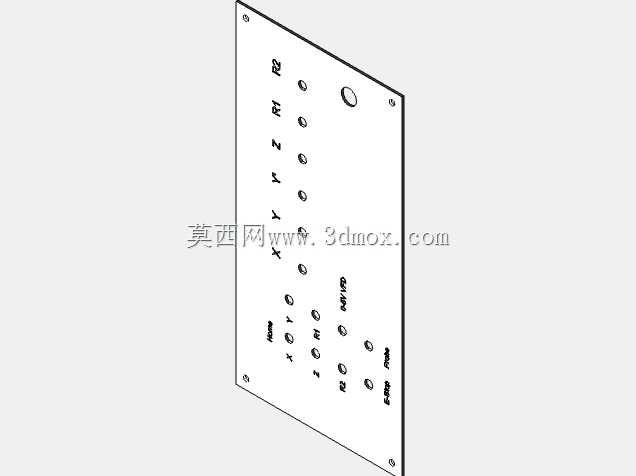

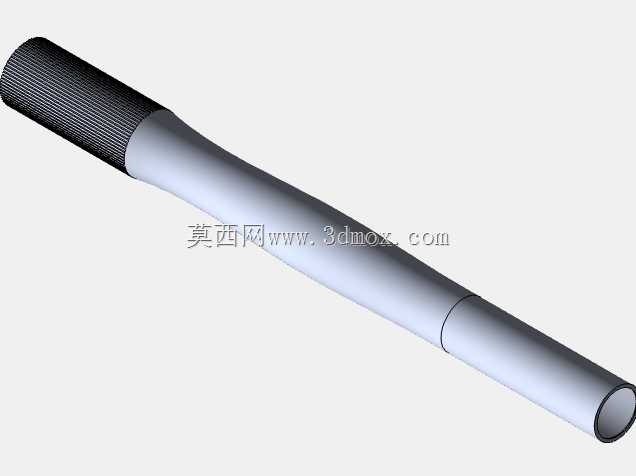

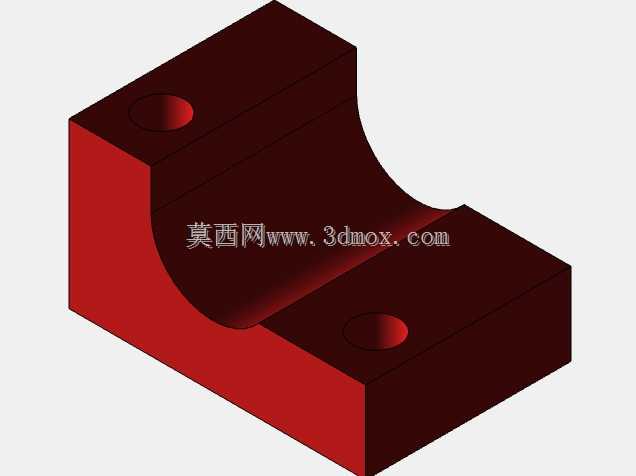

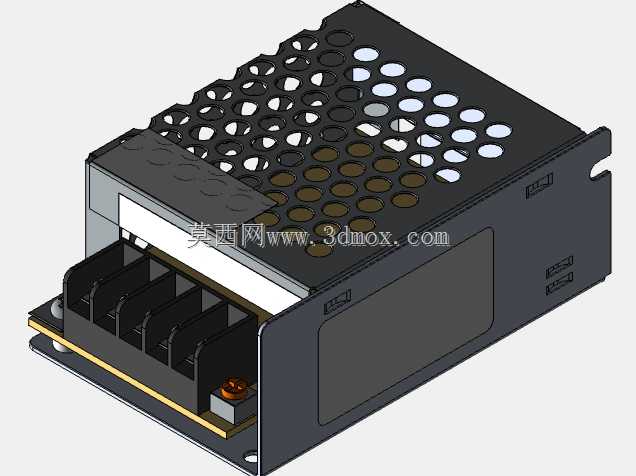

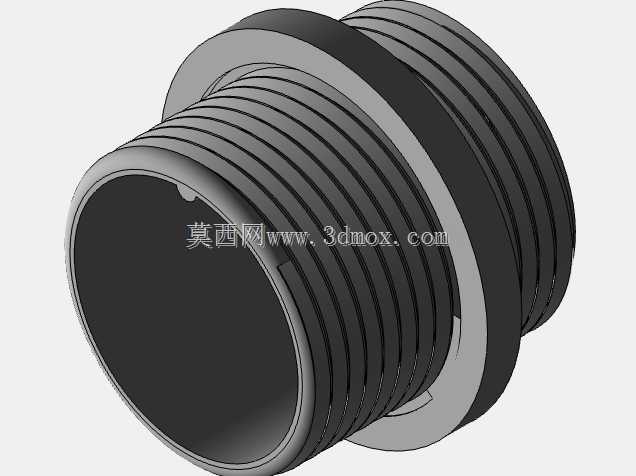

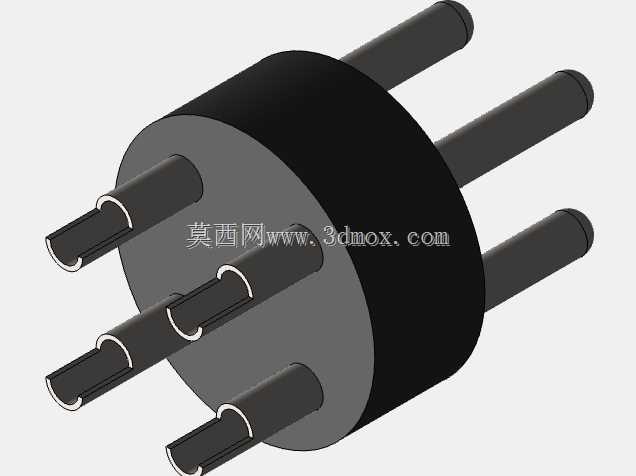

　　控制箱体集成于平台侧方位置，内部集成驱动模块、控制主板、电源模块等电气元件，面板上预留操作按键与急停按钮，操作人员可直接在设备端完成基础的操作控制，急停按钮采用醒目的红色设计，布置在操作顺手的边角位置，遇到突发状况可快速按下切断设备动力，保障操作安全。主轴部分采用高速电主轴方案，可适配不同直径的铣刀、钻头等加工刀具，通过夹具更换即可满足不同工序的加工需求，主轴转速可根据加工材料的特性进行调整，加工塑料时可采用较高转速获得更好的表面质量，加工铝合金时可匹配对应的进给参数与转速，避免粘刀或者刀具磨损过快的问题。

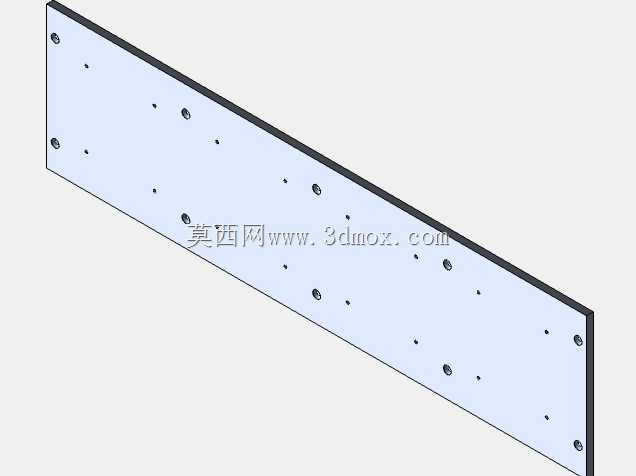

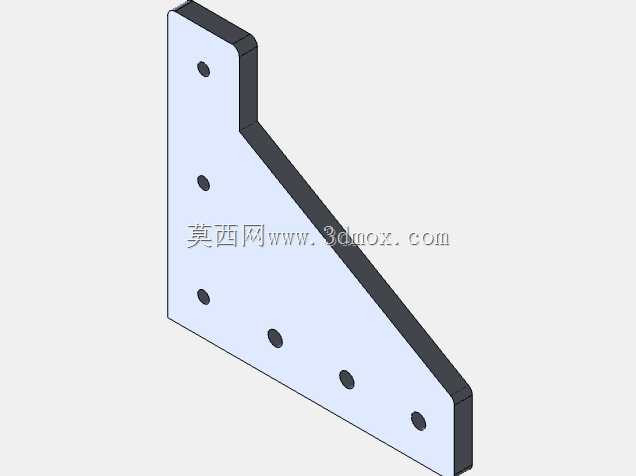

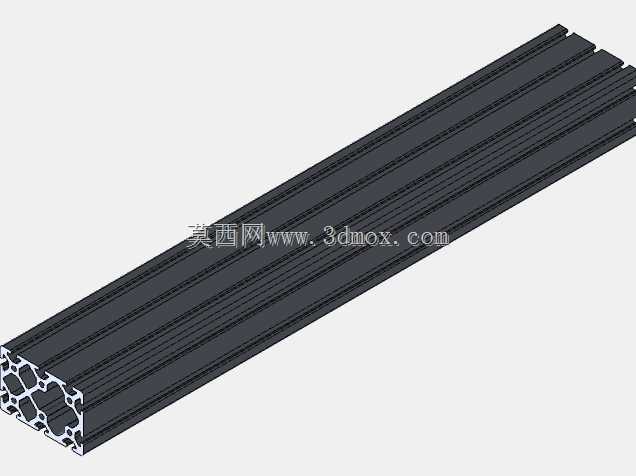

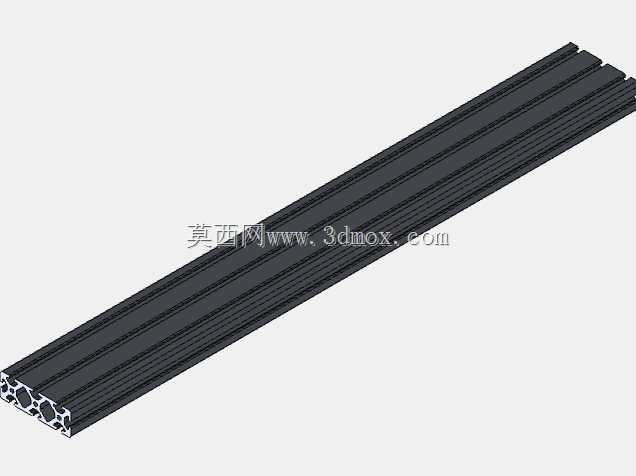

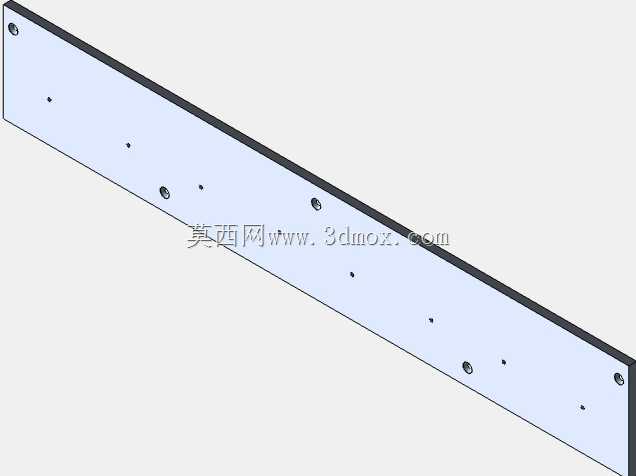

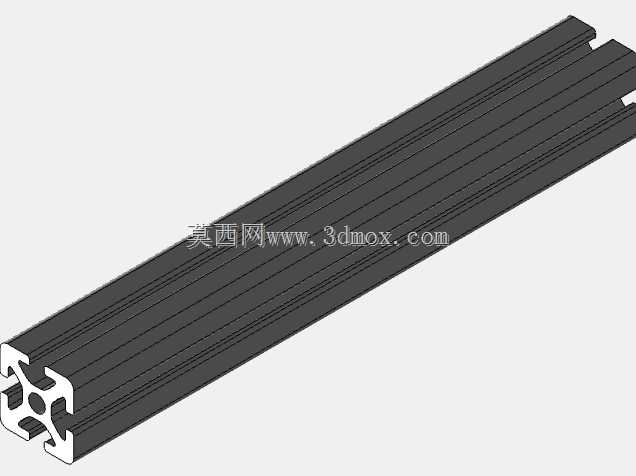

　　平台的工作台面采用平整的金属板材加工，表面预留标准的T型槽或者安装孔位，可方便地通过压块、夹具等固定待加工工件，工件装夹时可根据加工范围调整装夹位置，保证加工区域处于三个轴的有效行程范围内，避免超程碰撞。在结构细节设计上，各运动轴的导轨均配备防尘防护结构，可减少加工过程中产生的切屑、粉尘进入导轨副与丝杠副，降低运动部件的磨损速度，延长设备的维护周期与使用寿命。走线部分采用拖链结构对运动线缆进行防护，避免轴类部件往复运动过程中线缆出现拉扯、磨损的问题，保证电气连接的可靠性。设备的整体框架采用金属型材与板材拼接加工，兼顾结构刚性与整体重量，既能够抵抗加工过程中产生的切削振动，保证加工精度，又不会因为整体过重导致搬运、部署困难。日常使用过程中，仅需定期对导轨、丝杠等运动部件进行润滑保养，检查传动部件的紧固情况，即可维持设备的稳定运行，维护难度较低，不需要专业的设备维护人员即可完成日常保养操作。对于三维建模与结构设计从业者而言，该模型完整还原了三轴数控平台的机械结构、传动布局、电气箱体集成方式，可作为小型数控设备设计的参考案例，帮助设计者理解龙门式三轴运动平台的结构组成、传动选型思路、部件安装布局逻辑，在进行同类小型加工设备设计时，可参考其行程规划、部件排布、操作区域设计的思路，平衡设备的加工范围、整体尺寸与使用便利性。
