双缸活塞泵结构设计三维作品

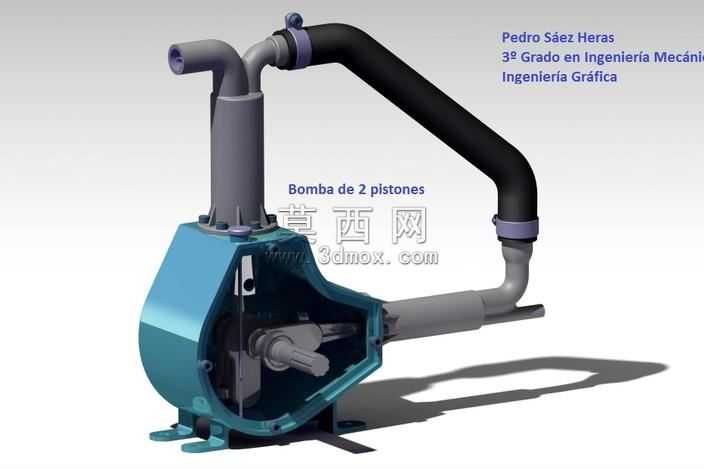

本作品为双缸活塞泵的三维结构设计模型，建模过程严格遵循机械设计规范，先从核心传动部件入手搭建参数化骨架，依次完成曲轴、连杆、活塞组件的尺寸匹配与装配约束，确保各运动部件的行程、配合间隙符合活塞泵的工作原理要求，避免运动过程中出现干涉问题。泵体外壳采用一体化铸造型腔结构设计，建模时预留了轴承安装位、密封件卡槽与管路连接法兰，通过曲面建模完成外壳的流线型过渡处理，既保证壳体的结构强度，也兼顾了外观的规整性。进出管路部分根据流体走向设计弯管结构，采用卡箍式连接结构建模，还原了实际管路的密封连接形式，管路接口的尺寸与泵腔进出口做了精准对齐，保证流体通路的顺畅性。渲染阶段针对不同部件赋予对应材质：泵壳部分采用青蓝色金属漆材质，模拟工业铸件的喷涂质感，调整材质粗糙度与反光度还原漆面的哑光金属效果；传动部件与管路采用灰铸铁与工程塑料材质区分，金属部件添加细微的磨损纹理与倒角高光，塑料密封件调整为半哑光的橡胶质感，提升模型的真实感。场景搭建采用柔和的影棚布光，主光源从侧上方投射打出泵体的结构阴影，辅助光源补全暗部细节，清晰展现内部传动结构与外部管路的连接关系，通过剖面视角的展示设计，直观呈现双缸活塞交替做功的传动逻辑，完整还原活塞泵从动力输入到流体输送的整套结构原理，建模过程中对所有配合面做了公差预留设计，符合实际加工装配的工艺要求，可用于泵类产品的结构教学、原理演示与设计参考。
