可调式引擎发动机矫直吊具结构设计

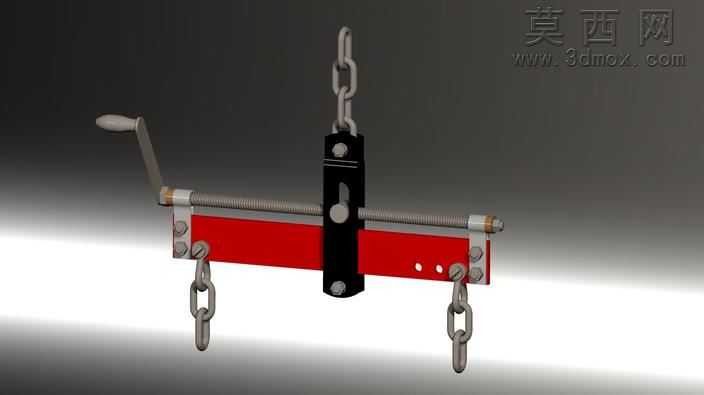

本作品为可调式引擎矫直吊具的三维参数化模型，整体建模过程严格遵循机械加工工艺逻辑，在主流三维建模软件中完成全结构的特征化搭建，所有零件均采用自底向上的装配模式，保证各部件的配合公差符合实际工装的使用要求。模型主体的横梁部分采用矩形截面型材结构建模，通过拉伸、切除特征完成主体型材的基础造型，表面赋予红色哑光金属漆材质，还原汽修工装的典型涂装特征，材质参数调整了漫反射粗糙度与金属度数值，模拟工业钢材表面喷塑后的哑光质感，避免渲染时出现过度反光的失真效果。中部的滑动调节座采用黑色氧化处理钢材材质，通过丝杠传动结构实现横向位置调节，建模时完整还原了梯形丝杠的牙型特征、摇柄的防滑握把结构，握把部分赋予橡胶材质，调整了凹凸纹理与软质反光参数，还原橡胶手柄的触感视觉效果。吊链部分采用标准起重链条参数建模，每一节链环都通过扫描特征完成环形实体搭建，再通过阵列、配合约束完成整段链条的装配，链条赋予镀锌金属材质，调整了高光反射强度模拟镀锌层的亮面金属质感，同时为链环之间添加了合理的活动间隙，还原链条柔性吊挂的结构特性。整体设计思路围绕发动机维修作业中的引擎位置矫正、吊装固定需求展开，两侧吊钩的间距可通过摇柄驱动丝杠实现无级调节，能够适配不同排量、不同吊点间距的引擎吊装需求，中部的吊挂点可连接起重设备，两侧吊钩挂载引擎吊耳后，通过调节横梁上的滑动座位置，能够调整引擎的倾斜角度，实现引擎安装过程中的姿态矫直，避免引擎吊装时出现偏斜磕碰。模型渲染阶段采用三点布光方案，主光源模拟车间顶光效果，辅光源补全结构暗部细节，背景采用渐变灰色突出工装主体结构，所有结构的圆角、倒角特征均按照实际机加工工艺要求添加，没有出现尖锐棱角的工艺错误，各连接部位的螺栓、销轴等标准件均按照国标参数建模还原，完整呈现了这款汽修实训用引擎矫直吊具的全部结构细节，可作为汽修教学实训、工装设计参考的数字化模型使用。
