实验室多用途压力测试设备结构设计

　　在高校材料实验室、小型科研试制车间以及企业质检部门的小试样力学性能测试场景中，常规量产的专用压力设备往往存在功能单一、适配场景有限的问题，很多时候只能完成固定行程、固定装夹规格的压合作业，面对不同尺寸的非金属试样压溃测试、小型零部件压装、复合材料层压定型这类零散测试需求时，专用设备的适配性短板会被放大，要么装夹空间不足无法固定异形试样，要么压力调节精度达不到实验要求，额外采购多台不同规格的专用压力设备又会占用有限的实验场地，提升设备运维成本。这台改造而来的实验性多用途压力设备，正是针对这类零散、多品类的小载荷压力作业需求设计，核心思路是在原有专用压力机的刚性机架基础上，拓展功能适配边界，让单台设备覆盖更多实验场景的使用需求。

　　从结构设计逻辑来看，设备保留了原专用压力机的C型开式机架结构，这种结构的优势是正面操作空间开阔，装夹试样时不会被两侧立柱遮挡，操作人员可以从三个方向靠近作业工位，对于需要频繁更换试样、调整装夹位置的实验场景来说，操作便利性远高于闭式框架结构。机架的安装底座预留了多组T型槽安装位，槽间距按照通用实验工装的安装孔距设计，既可以直接固定标准平口钳、试样压台，也可以通过转接板安装定制的异形试样夹具，不需要额外在底座上打孔攻丝，避免破坏机架的整体刚性。设备的压力加载端没有采用原设备的固定压头结构，而是设计了快换式压头接口，接口采用锥面定位+螺栓锁紧的结构，更换不同端面形状的压头时，只需要松开锁紧螺栓就能完成拆卸，锥面定位结构可以保证压头的同轴度误差控制在0.02mm以内，避免压合作业时出现偏载，影响测试数据的准确性或者损坏试样。

　　考虑到实验场景的压力调节需求，设备的加载驱动部分做了参数适配调整，压力输出范围覆盖0.5kN到20kN，调节精度可以达到0.1kN，既可以完成薄纸片、塑料薄膜这类低载荷的压合测试，也可以满足小尺寸金属零件、陶瓷试样的压溃强度测试需求。加载行程做了拓展，最大开口高度达到350mm，相比原专用设备180mm的固定开口，能够容纳更高尺寸的实验工装，比如带加热模块的层压工装、带定位夹具的小型轴承压装工装都可以直接安装在工位上，不需要额外垫高工装。设备的操作侧预留了传感器安装位，可以根据实验需求加装压力传感器、位移传感器，外接数据采集设备就能实时记录压合过程中的压力-位移曲线，满足实验数据记录的需求，不需要额外对设备结构做二次改造。

　　在安装边界方面，设备整体外形尺寸控制在长620mm、宽480mm、高750mm，不需要做专门的设备基础，直接放置在标准实验工作台面上就可以使用，底部预留了四个可调减震脚杯，可以根据工作台面的平整度调整设备水平，避免加载作业时设备出现晃动。设备的动力单元采用集成式布局，液压泵站和控制阀体都集成在机架后侧的空腔内，没有额外的外置部件，整体占用空间和一台普通台式钻床相当，非常适合空间有限的实验室场景使用。设备的手动操作按钮布置在机架正面右侧，距离操作工位的距离符合人体工程学设计，操作人员装夹完试样后不需要大幅度移动手臂就能完成启动、停止、压力调节的操作，长时间做重复实验也不容易产生操作疲劳。

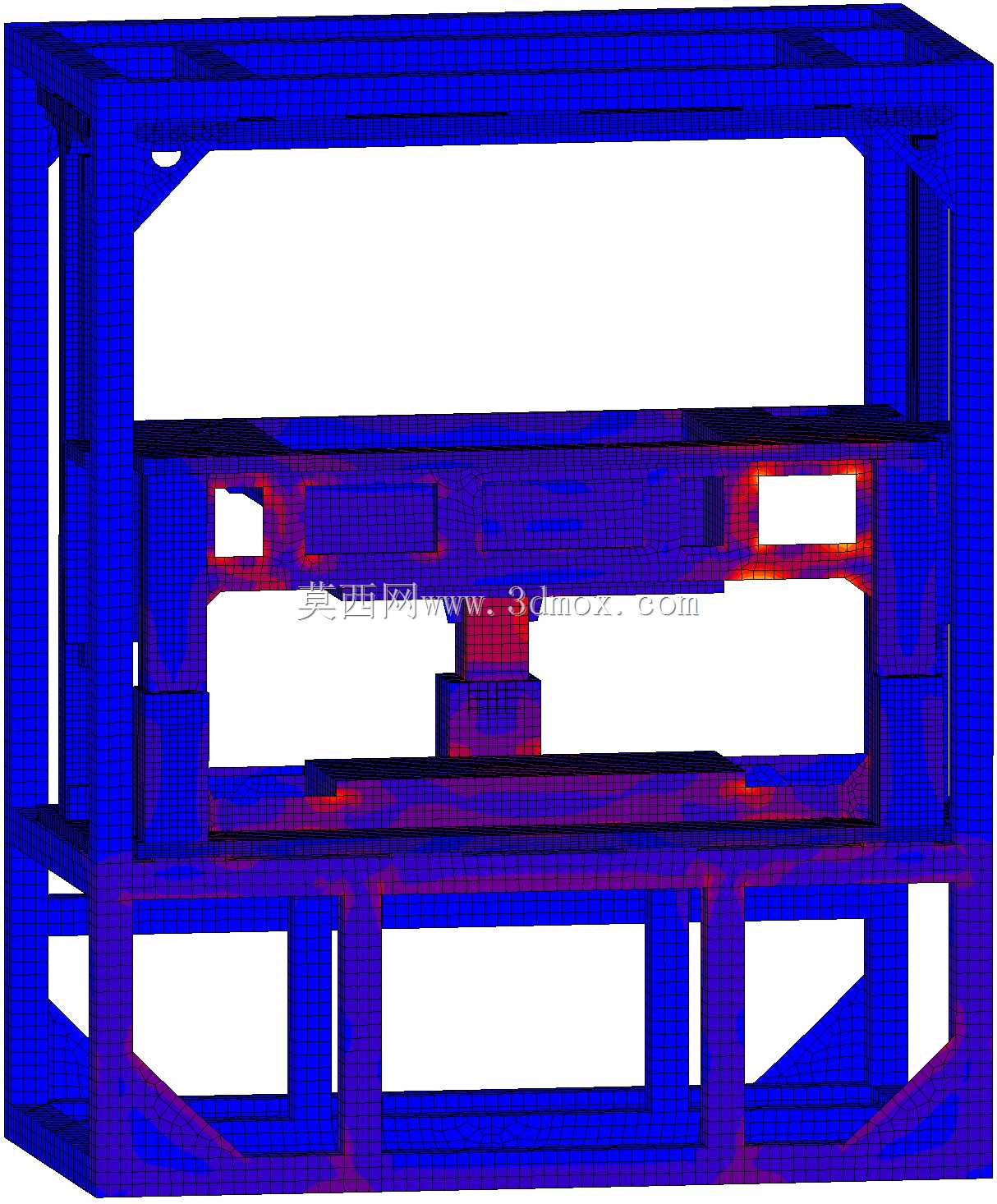

　　从实际使用的适配性来看，这台设备可以覆盖的作业场景比原专用设备提升了三倍以上，除了常规的试样压力测试，还可以完成小型零部件的压装、薄板材的校形、复合材料的热压定型（搭配外置加热工装）等作业，对于需要频繁切换不同压力作业内容的实验场景来说，不需要在多台设备之间转运试样和工装，能够有效提升实验效率。机架的刚性经过校核，在最大额定载荷下，机架开口处的变形量控制在0.05mm以内，不会因为机架变形影响压合作业的精度，快换压头的接口通用性强，用户可以根据自己的实验需求自行加工定制压头，不需要对设备主体做改动，拓展成本很低。设备的维护点都布置在易操作的位置，液压油加注口、滤芯更换位都在设备后侧的可开启盖板内，日常维护不需要拆解设备主体，降低了运维的难度。
