组合式多功能综合力量训练器械三维设计

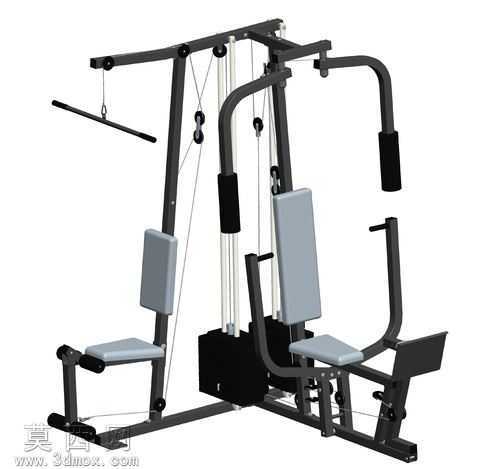

本作品为组合式多功能综合力量训练器械的三维设计成果，建模阶段采用Pro/Engineer Wildfire5.0完成全参数化建模，严格遵循商用健身器械的人体工程学尺寸规范，对器械的每一处结构进行1:1比例还原。建模过程中首先搭建主体承载框架，采用矩形钢管型材的截面参数绘制基础骨架，通过拉伸、切除、阵列等基础特征完成框架的拼接结构，预留出各个功能模块的安装定位孔位，保证框架整体的结构对称性与承重合理性。针对不同训练功能的独立模块，分别完成坐姿推胸、高位下拉、坐姿划船、腿部屈伸等训练工位的结构建模：推胸模块还原了弧形摆动臂的转动轴结构，把握把的握持角度调整至符合上肢发力的舒适区间，靠背的支撑曲面贴合人体胸椎自然曲度；高位下拉模块还原了钢索导向滑轮组的排布结构，每一处滑轮的安装支架、转动轴、钢索走向都按照真实器械的传动逻辑搭建，保证钢索传动路径无干涉；腿部训练模块还原了腿部屈伸摆臂、泡棉限位辊的结构，座垫与靠垫的高度差适配不同腿长使用者的训练需求。材质与渲染阶段，对器械不同部件赋予对应真实材质：主体金属框架赋予哑光黑色喷塑金属材质，还原商用健身器械的磨砂金属质感，调整材质的粗糙度参数避免过度反光；座垫、靠垫、握把泡棉部分赋予灰色哑光软质PVC材质，添加细微的皮革纹理贴图提升真实感；钢索部分赋予亮面金属钢丝绳材质，滑轮部分赋予镀铬亮面金属材质，配重块部分赋予黑色铸铁材质，通过不同材质的质感区分清晰展现器械的结构层次。渲染阶段采用三点布光方案，主光源模拟室内健身房顶光效果，辅光源补全器械底部与侧面的暗部细节，添加柔和的环境反射效果，最终输出的效果图清晰展现器械的整体外观与各模块的结构细节。设计过程中重点考量了器械的功能集成性，将多个单功能力量训练器械的结构整合到同一主体框架上，在保证结构强度的前提下压缩器械的整体占地面积，同时各训练工位的操作互不干扰，满足多人同时进行不同部位力量训练的使用需求，每一处转动连接部位都预留了合理的装配间隙，还原真实器械的活动自由度，钢索传动路径经过多次调整避免与框架产生摩擦干涉，配重块的导向杆结构保证配重升降过程的稳定性，整体建模逻辑严谨，结构还原度高，可用于健身器械的结构展示、教学演示或产品方案参考。
