重载货运车辆固定式地面称重地磅结构

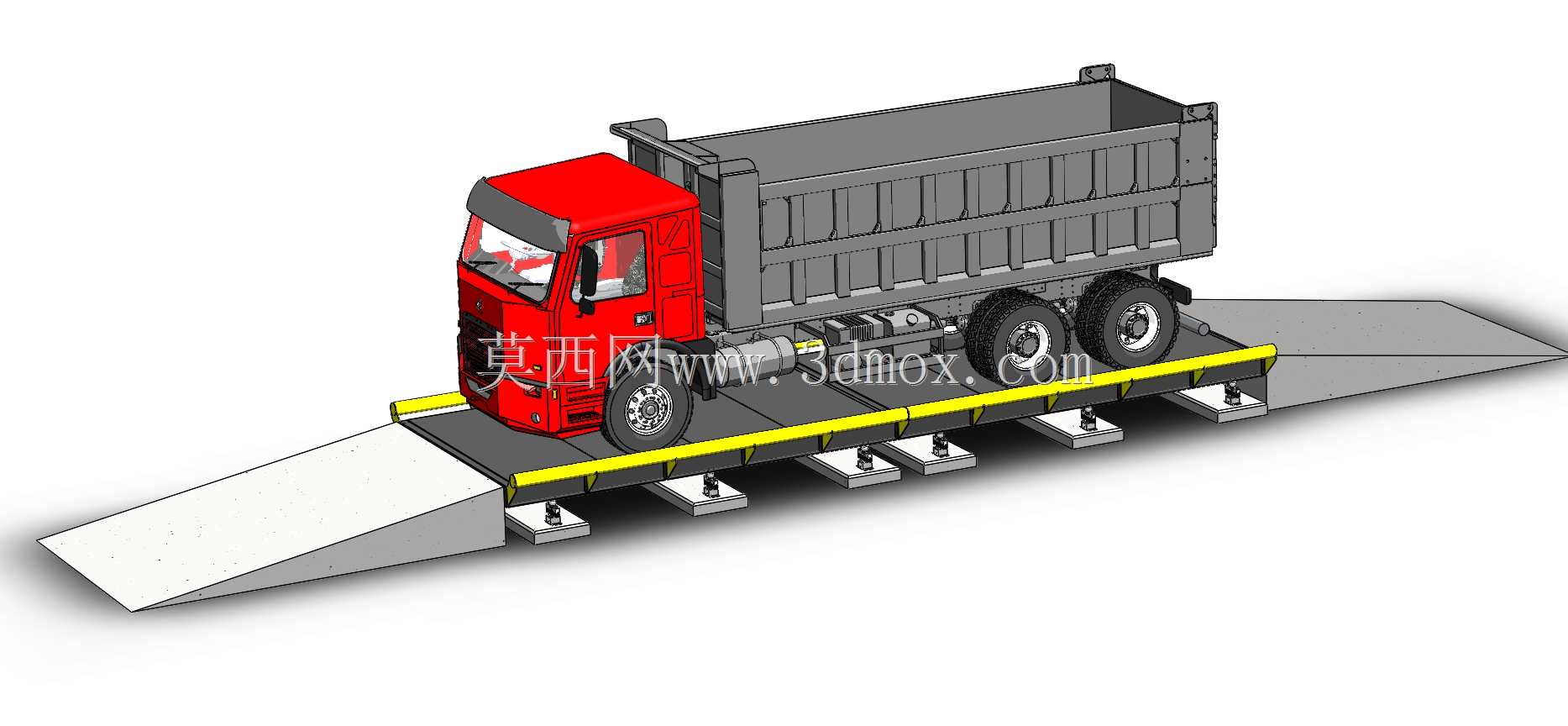

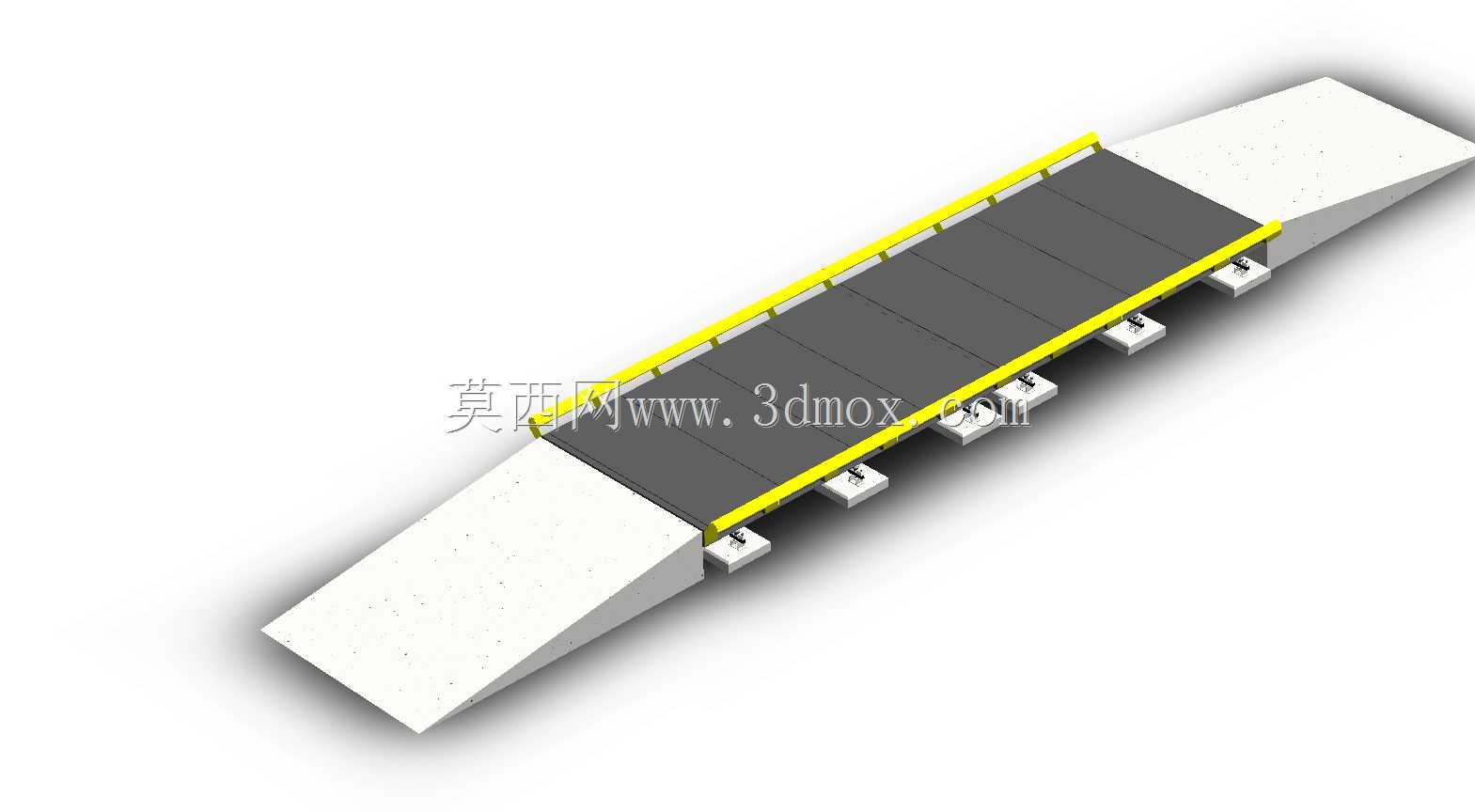

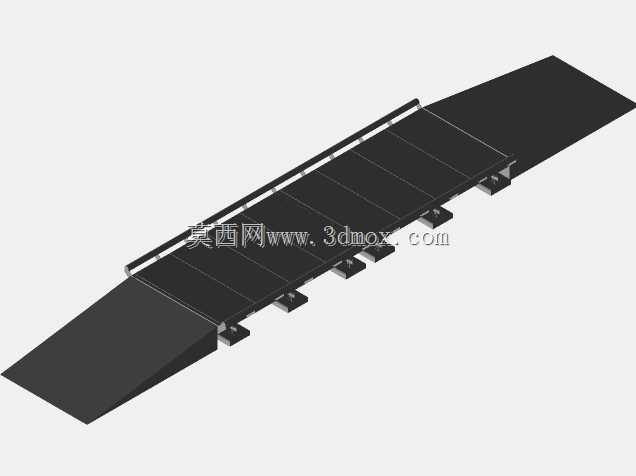

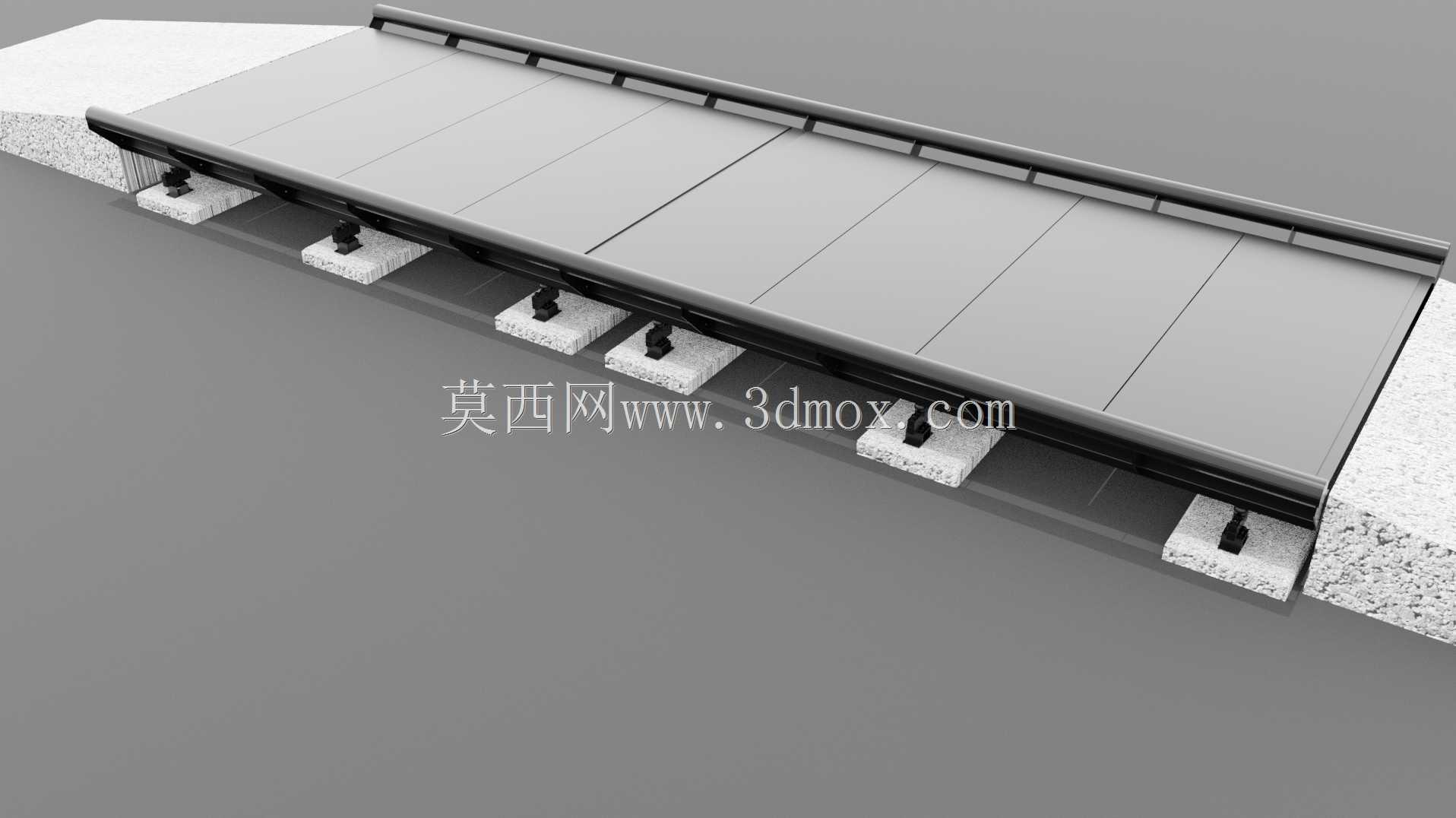

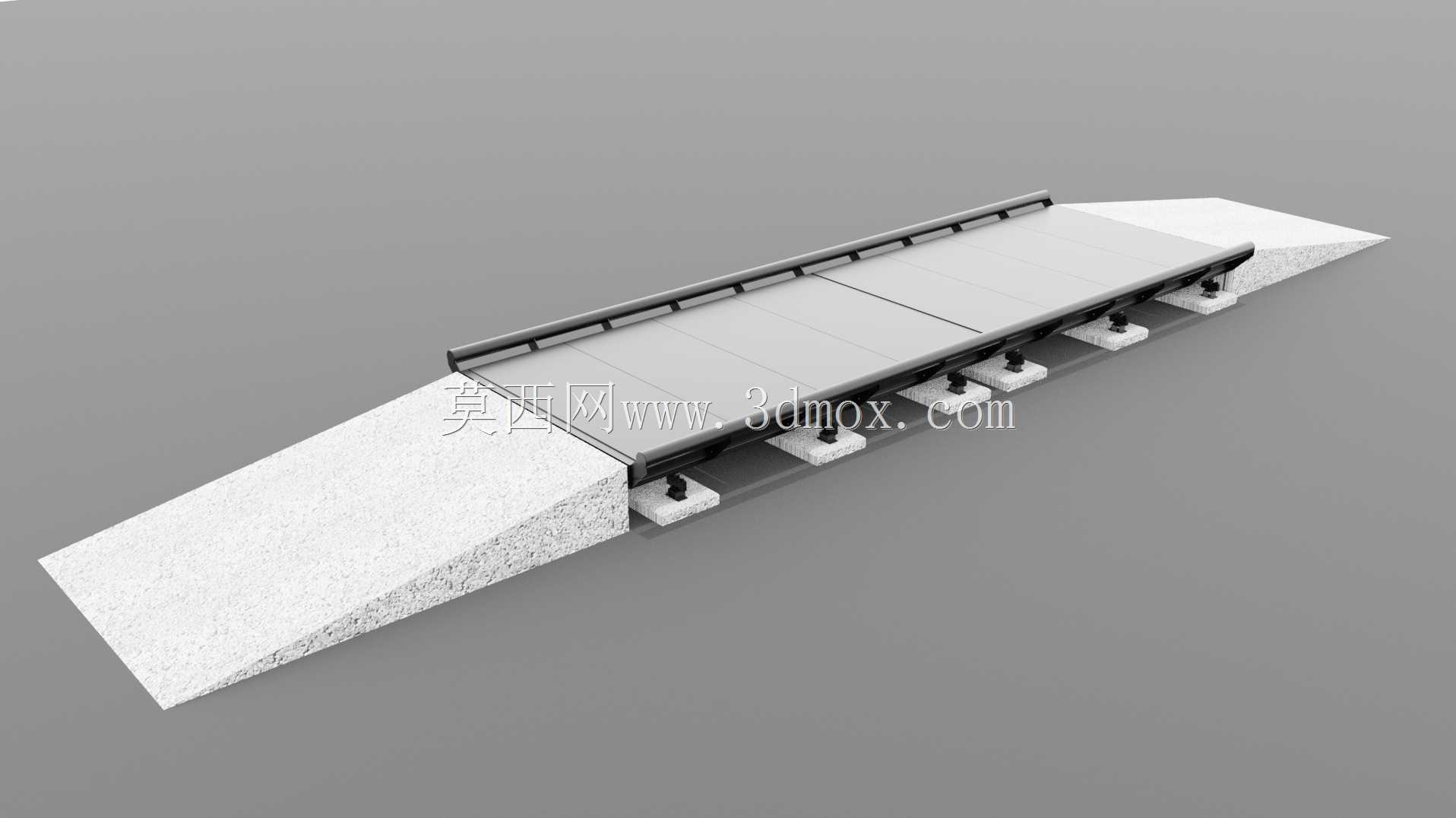

　　在工矿厂区、物流货场、散料转运站点的出入口位置，这类地面安装的称重桥是货运车辆载重核验的核心设备，区别于埋入坑道的坑式重桥，该结构直接铺设于硬化地面之上，两侧搭配同坡度的钢制引坡，不需要开挖大型基坑做土建预埋，对于临时转运场地、老旧厂区改造的称重场景适配性更强，能大幅缩减现场施工的周期与土建成本。从结构设计逻辑来看，整个称重台面采用多段模块化的承载梁拼接结构，台面边缘设置醒目的黄色导向限位条，引导车辆沿称重台面中心区域行驶，避免偏载导致的传感器受力不均，影响最终称重精度。台面下方沿车辆行驶方向均匀布置称重传感单元，每个传感单元配套独立的安装底座，底座通过膨胀螺栓与硬化混凝土地面固定，保证承载时的受力传递路径直接，不会出现局部沉降带来的测量误差。引坡部分采用防滑花纹钢板弯折成型，坡度控制在8度以内，适配重载货运卡车的接近角，避免车辆上下称重台面时出现底盘剐蹭，引坡与称重台面的衔接处预留20mm的伸缩间隙，防止温度变化带来的结构形变挤压台面，影响称重传感器的正常受力。

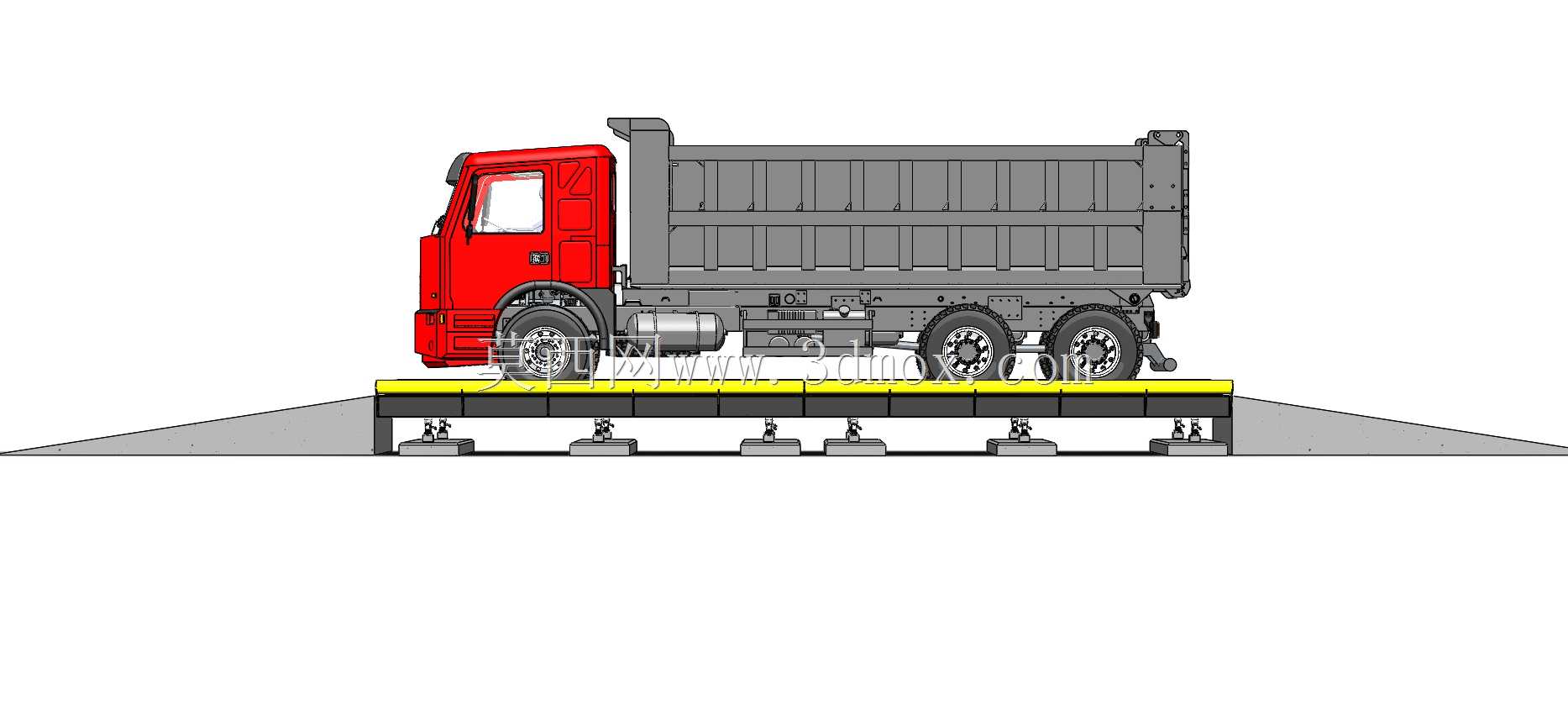

　　从实际使用场景出发，该设备主要用于测量载货卡车的总重量，通过空车重量与载货后总重量的差值核算散料、备件、矿物、工业原材料的实际转运重量，是厂内物料盘点、进出货核验、超限超载检查的关键计量设备。设计过程中充分考虑了重载车辆的冲击载荷，承载梁采用箱型焊接结构，内部布置横向加劲肋，间距控制在400mm，能够承受三轴重载卡车在制动、启动时带来的纵向水平力，不会出现台面变形、焊缝开裂的问题。两侧的导向条高度为150mm，表面喷涂黄黑警示漆，即使在雨雪天气、夜间照明不足的场景下，也能给驾驶员明确的行驶边界提示，避免车轮偏出称重台面引发安全事故。

　　安装边界方面，整套设备的安装区域需要保证地面混凝土厚度不低于300mm，混凝土强度等级不低于C30，安装区域的地面平面度误差控制在每米3mm以内，保证每个称重传感器的底座都能完全贴合地面，不会出现悬空受力的情况。设备两端的引坡外侧需要预留不小于15米的平直引导路段，保证车辆驶入称重台面时轮胎处于回正状态，不会斜向驶入带来侧向冲击力，损坏传感单元。称重台面的有效宽度适配常规三轴自卸卡车的轮距，两侧预留足够的安全距离，即使车辆存在小幅行驶偏差也能完全处于称重有效区域内。

　　不同于坑式安装的重桥需要设置排水、检修坑道，该地面安装结构的传感单元全部暴露在台面下方的开放空间，日常检修、传感器校准、部件更换都不需要进入密闭坑道，维护作业的便利性大幅提升，同时也避免了雨季坑内积水浸泡传感器带来的设备故障风险。在结构细节处理上，称重台面的表面采用防滑花纹钢板铺设，钢板厚度根据额定载荷匹配，重载场景下选用16mm以上的花纹板，表面做防锈防腐处理，适配户外露天使用的工况，即使长期经受日晒雨淋、散料撒落腐蚀，也能保证结构强度与防滑性能。引坡与地面的衔接处设置过渡压板，避免车辆反复碾压导致引坡边缘翘起，消除车辆通行时的颠簸冲击，延长整套设备的使用寿命。

　　在实际选型匹配时，需要根据场地内通行的最大车辆总重选择对应额定载荷的型号，常规工矿场景下选用100吨额定载荷的版本即可满足三轴、四轴重载货运卡车的称重需求，传感器的综合精度控制在三级秤标准范围内，完全满足工业物料计量的精度要求。整套结构的模块化设计也让运输、现场组装更加便捷，所有部件都可以拆解为常规运输尺寸的单元，不需要大型吊装设备即可完成现场安装调试，对于偏远矿区、临时货场的短期称重需求适配性极强，项目结束后还可以快速拆解转运至其他场地重复使用，相比固定坑式地磅的灵活性优势十分明显。
