高精度金属编织不锈钢丝网三维结构

　　在化工流体过滤、食品物料筛分、设备通风防护、电磁屏蔽等多个工业场景中，不锈钢丝网都是应用频次极高的基础构件，这类构件的实际使用表现，和丝径精度、编织节点结构、网孔均匀度直接相关，以往很多设备设计阶段，工程师往往只标注网孔目数、丝径参数，忽略编织结构的三维形态，导致后续做流体仿真、装配干涉检查时，只能用简化的平面网格替代，仿真结果和实际工况偏差能达到15%以上，尤其是涉及到高粘度流体过滤、微颗粒筛分的场景，简化模型根本无法还原丝网对流体的扰流作用，也没法准确计算颗粒在网孔处的卡滞概率。

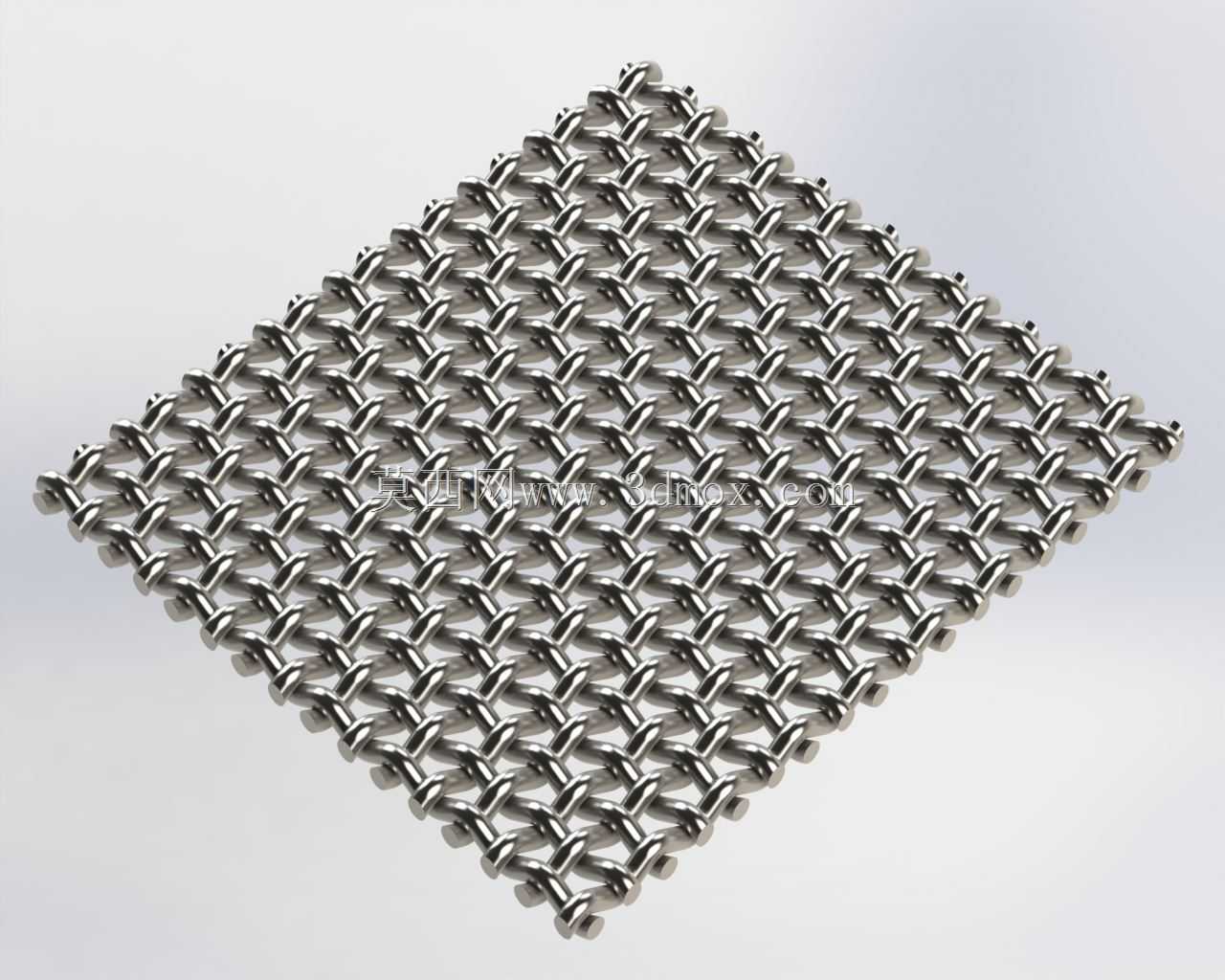

　　这次构建的不锈钢丝网三维模型，完全按照实际平纹编织的金属网生产工艺还原，每根金属丝的弯曲弧度、交叉节点的压合位置都和实物一致，没有做刻意的结构简化。做这个模型的初衷，是之前做一款高压流体过滤装置的设计时，用平面简化模型做流阻仿真，计算出来的进出口压差比实际测试值小了近20%，导致选型的泵扬程不够，设备现场调试时反复改管路，耽误了不少进度，后来拆解实物丝网逐段测量丝径、弯曲半径、节点压合量，才发现平纹编织的不锈钢网，相邻两根丝在交叉位置是互相压嵌的，网孔的实际通流截面并不是规则的正方形，而是被丝的圆弧面切去了四个角，实际通流面积比按丝径中心距算出来的理论值小12%左右，而且每根丝在两个交叉节点之间的段并不是完全拉直的，有微小的挠度，流体经过的时候会在丝的背流面形成微小的涡旋，这些涡旋带来的流阻是平面模型完全算不出来的。

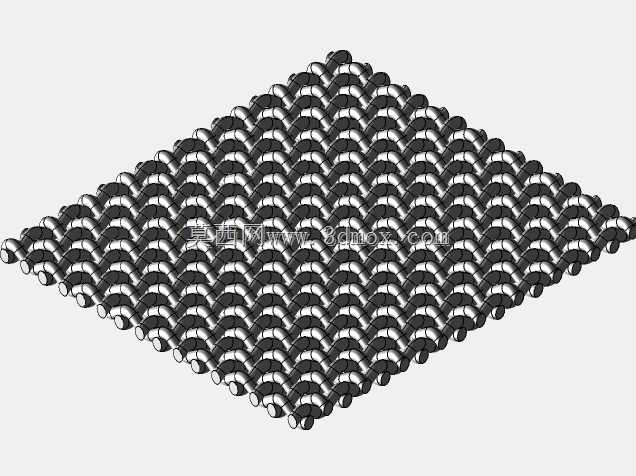

　　从结构设计的细节来看，模型里的每根不锈钢丝都采用了等直径的实体建模，丝与丝的交叉位置做了真实的压合干涉处理，完全还原实际生产中织网机对金属丝的压接状态，不会出现很多通用丝网模型里丝与丝之间留有缝隙、或者完全穿透的错误，这类错误如果导入到装配体里，做干涉检查的时候会出现大量误报，也没法直接用来做后续的有限元网格划分。模型的网孔排布严格对齐正交方向，边缘位置的丝头处理也和实际成品网的裁切边界一致，不会出现半根丝、错位孔的问题，不管是截取局部做过滤芯的局部仿真，还是拼接成大尺寸网板做整机防护结构的装配，都不需要再做额外的结构修补。

　　关于安装边界的适配，这个模型可以根据实际使用需求灵活调整尺寸，不需要重新做编织结构的建模：如果是做过滤芯的内衬网，只需要沿着丝的排布方向阵列对应数量的网孔单元，就能得到指定长宽尺寸的网面，边缘的丝可以根据安装压边的宽度做裁切，预留出3-5个网孔的压接余量，避免压边位置因为丝头回弹出现网面松动；如果是做设备的通风防护网，安装时要注意网面的张紧量，因为不锈钢丝本身有一定的弹性，编织节点也有微小的活动间隙，安装时如果张紧力不够，设备运行时的振动会让网面产生共振，长时间使用会出现丝的疲劳断裂，模型里还原的节点间隙，可以直接用来计算不同张紧力下网面的固有频率，提前规避共振区间。

　　在不同的应用场景里，这个模型的使用侧重点也有区别：做筛分设备设计的时候，可以直接把模型导入到离散元仿真软件里，模拟不同粒径的颗粒在网面上的运动轨迹，准确计算透筛率和卡孔概率，比用简化的孔板模型仿真结果准确度高很多，之前用这个模型做粮食筛分机的网面仿真，模拟出来的筛分效率和实际测试值的偏差不到3%；做电磁屏蔽结构设计的时候，因为模型还原了金属丝的完整导电通路，交叉节点的接触电阻对应的结构特征也有体现，可以直接用来计算不同频率电磁波的屏蔽效能，不用再额外修正接触电阻带来的计算误差；做防护网结构设计的时候，可以直接在模型上加载冲击载荷，计算不同丝径、不同网孔尺寸的网面能承受的最大冲击力，给安全防护设备的网面选型提供准确的结构依据。

　　很多工程师在选不锈钢丝网的时候，只会关注目数和丝径，实际上编织结构的松紧度、节点的压合量，对网的使用寿命影响很大，比如同样是10目、丝径0.5mm的不锈钢网，如果织网的时候节点压合量不够，网面在反复受力的情况下，网孔会慢慢变大，筛分精度会逐渐下降，严重的还会出现丝的移位，形成大的孔洞，这个模型里的节点压合量是按照行业内优等品的生产标准设置的，交叉位置的丝压入深度是丝径的15%，既保证了网孔的稳定性，又不会因为压合量过大导致丝在压接位置出现应力集中，降低网面的抗疲劳强度。

　　另外，模型的实体结构没有做碎面处理，不管是导出STEP格式还是其他通用三维格式，导入到常用的三维软件里都能正常编辑，不会出现面丢失、实体破面的问题，要是需要做不同丝径、不同目数的丝网变体，只需要调整单根丝的直径和单元阵列的间距，再重新生成编织结构就行，不用从零开始建模，能节省不少结构设计的时间。
