便携式应急启动反重力电池箱结构设计

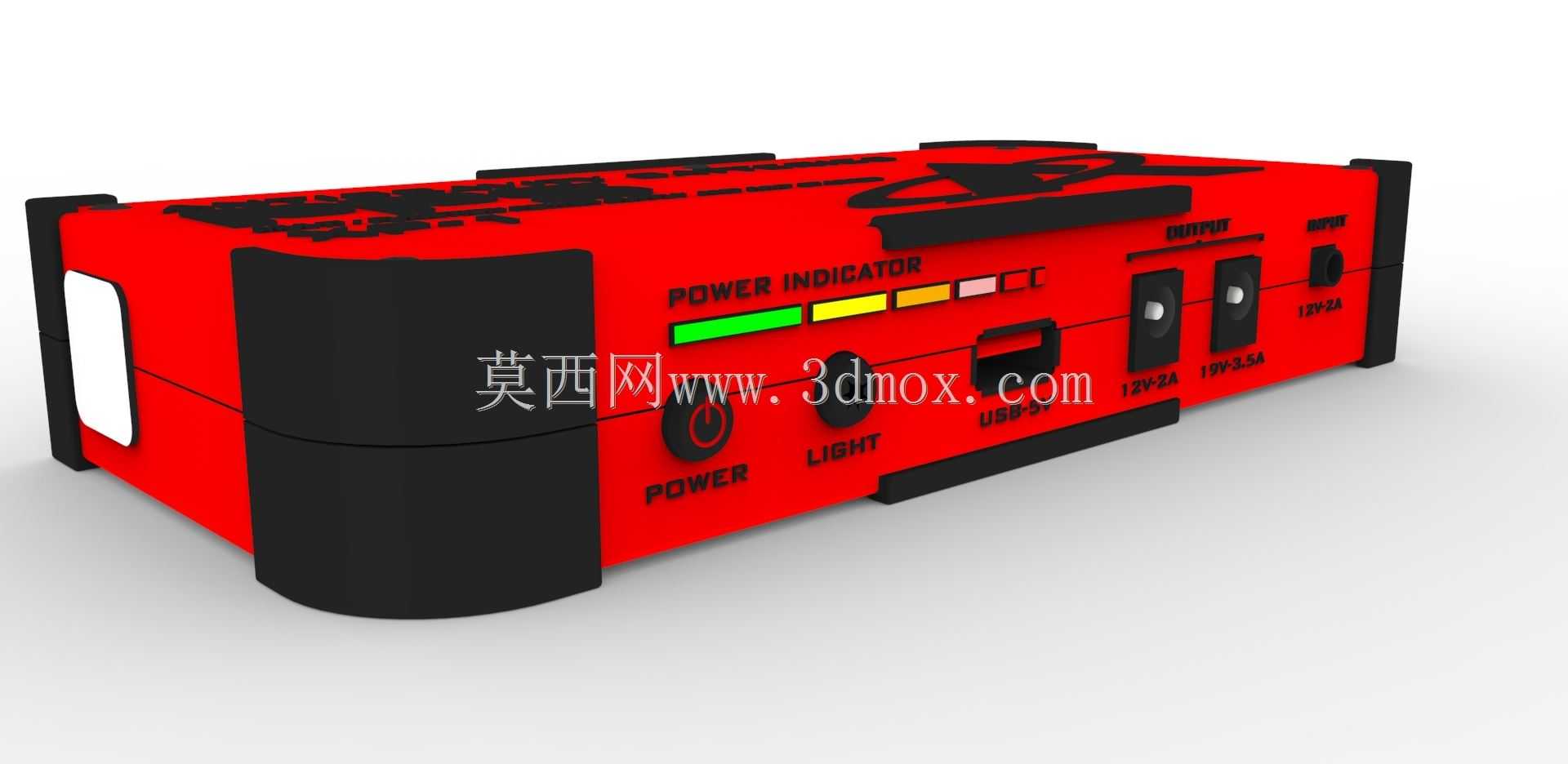

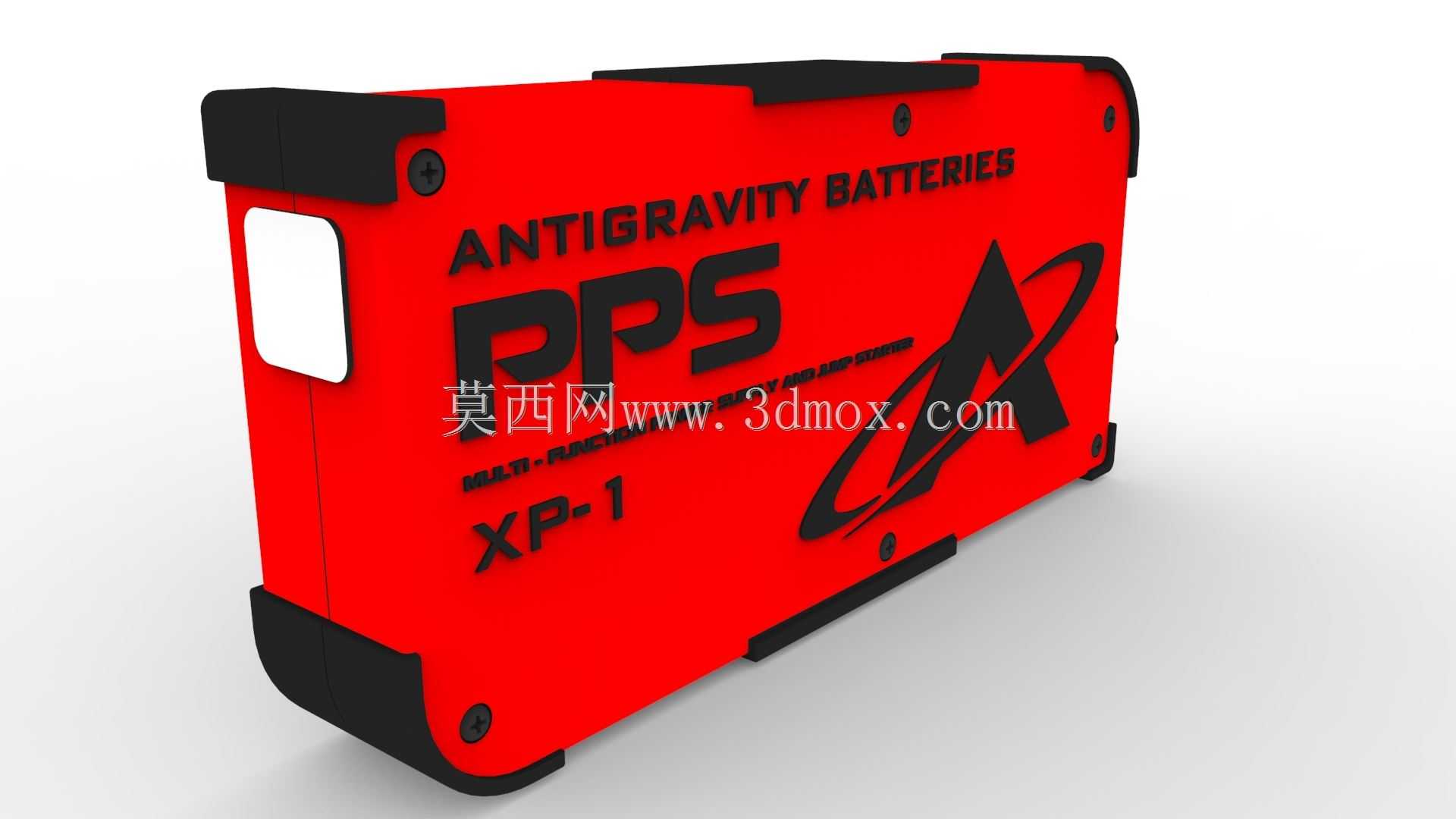

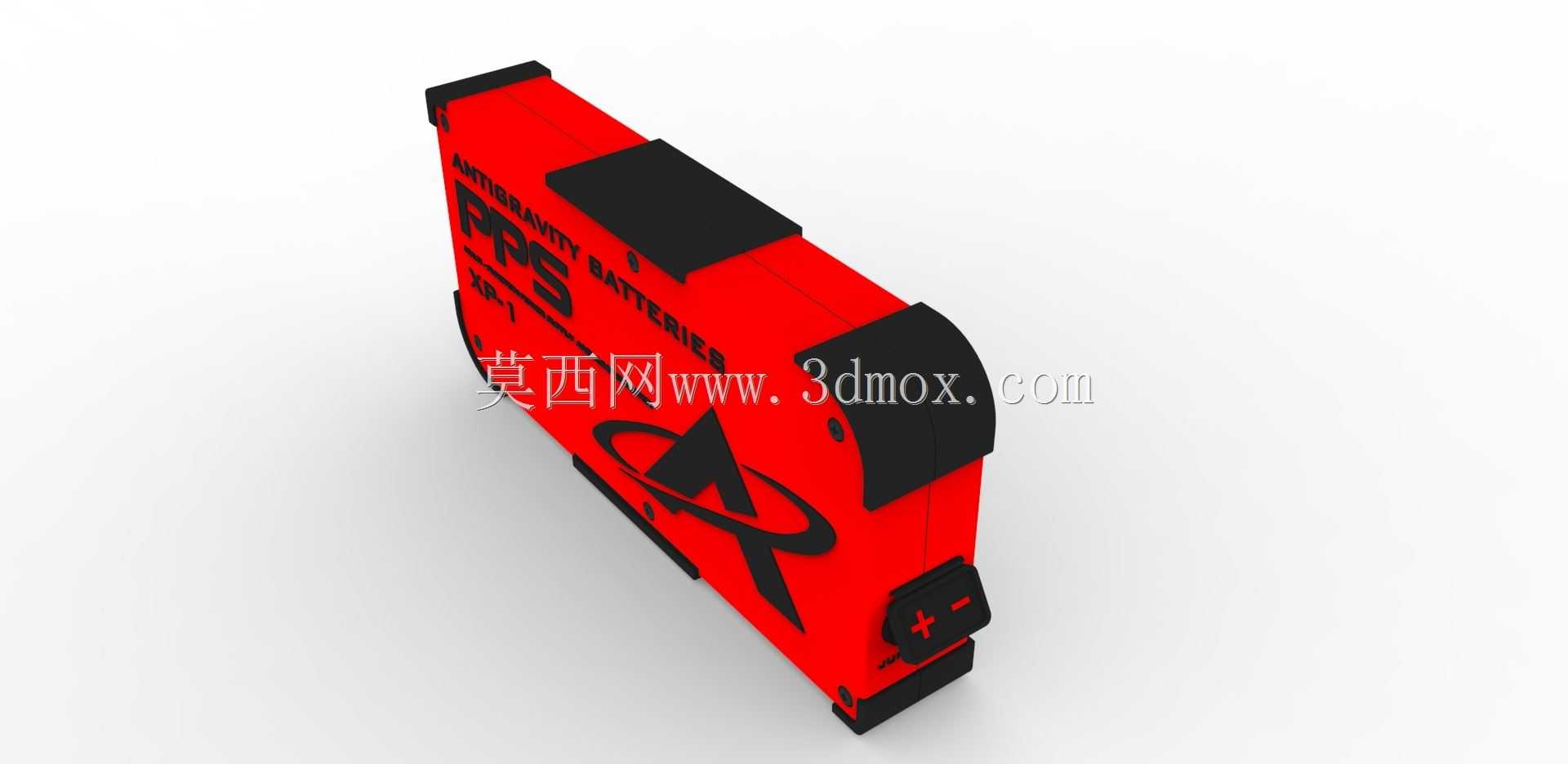

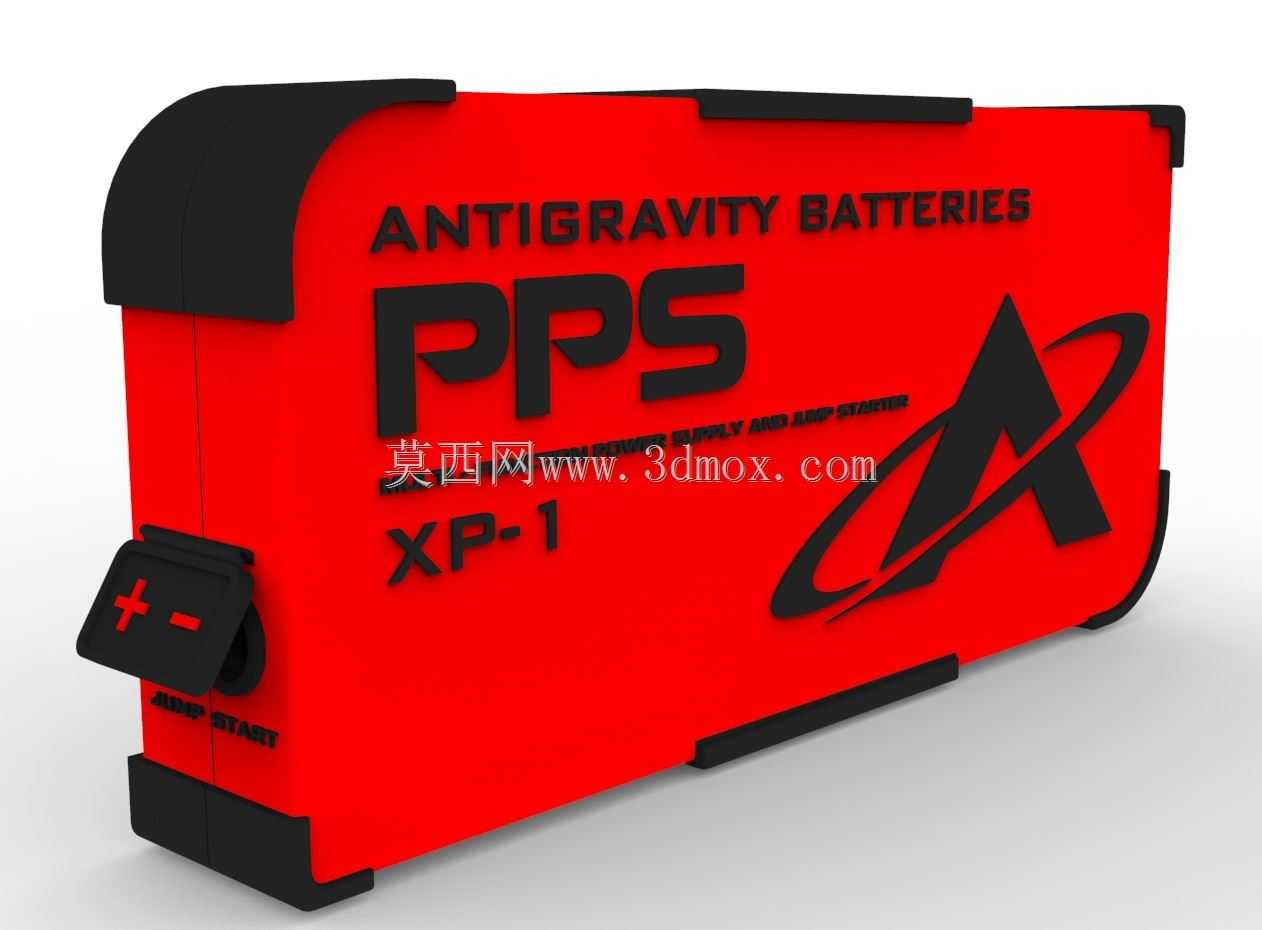

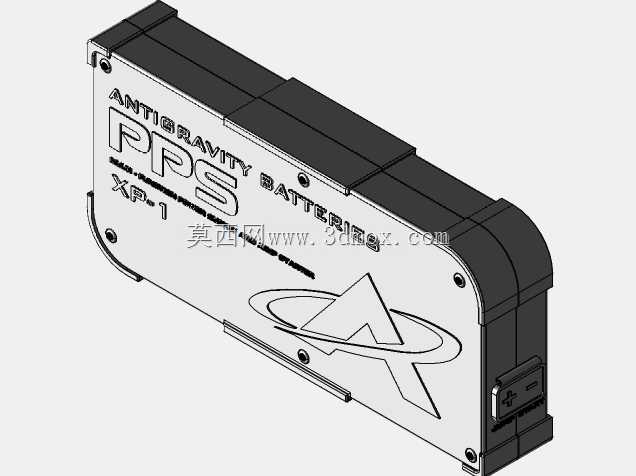

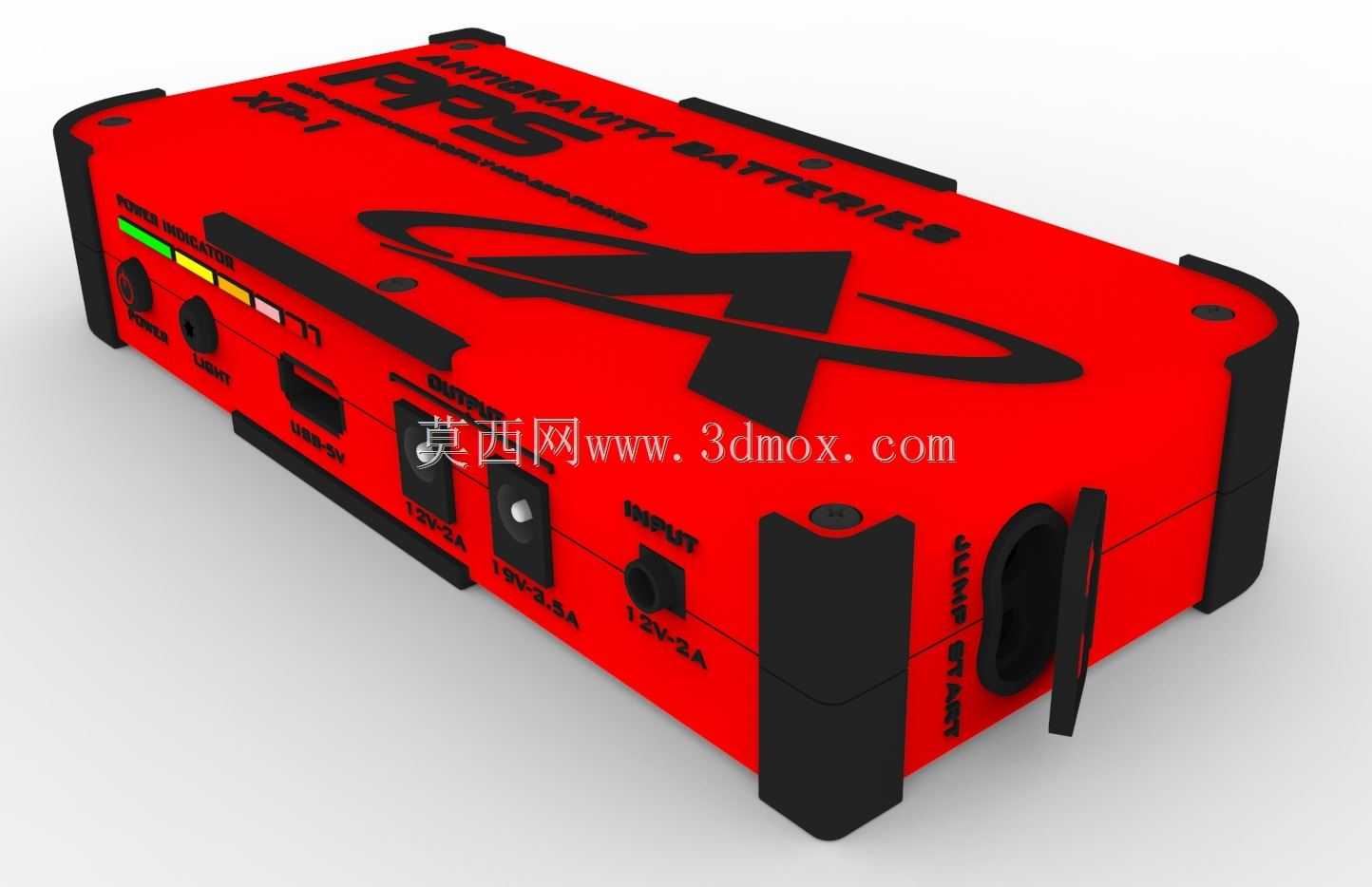

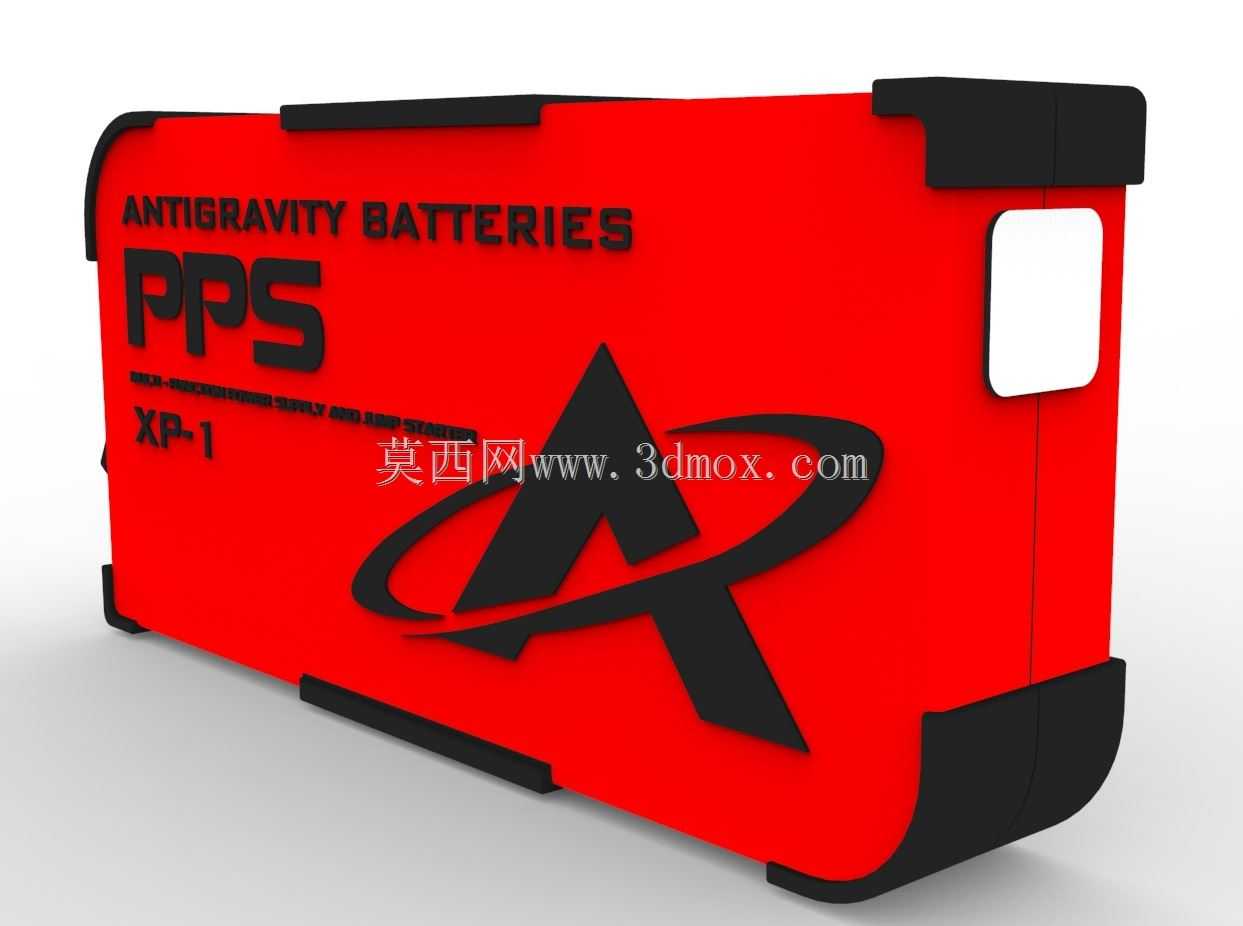

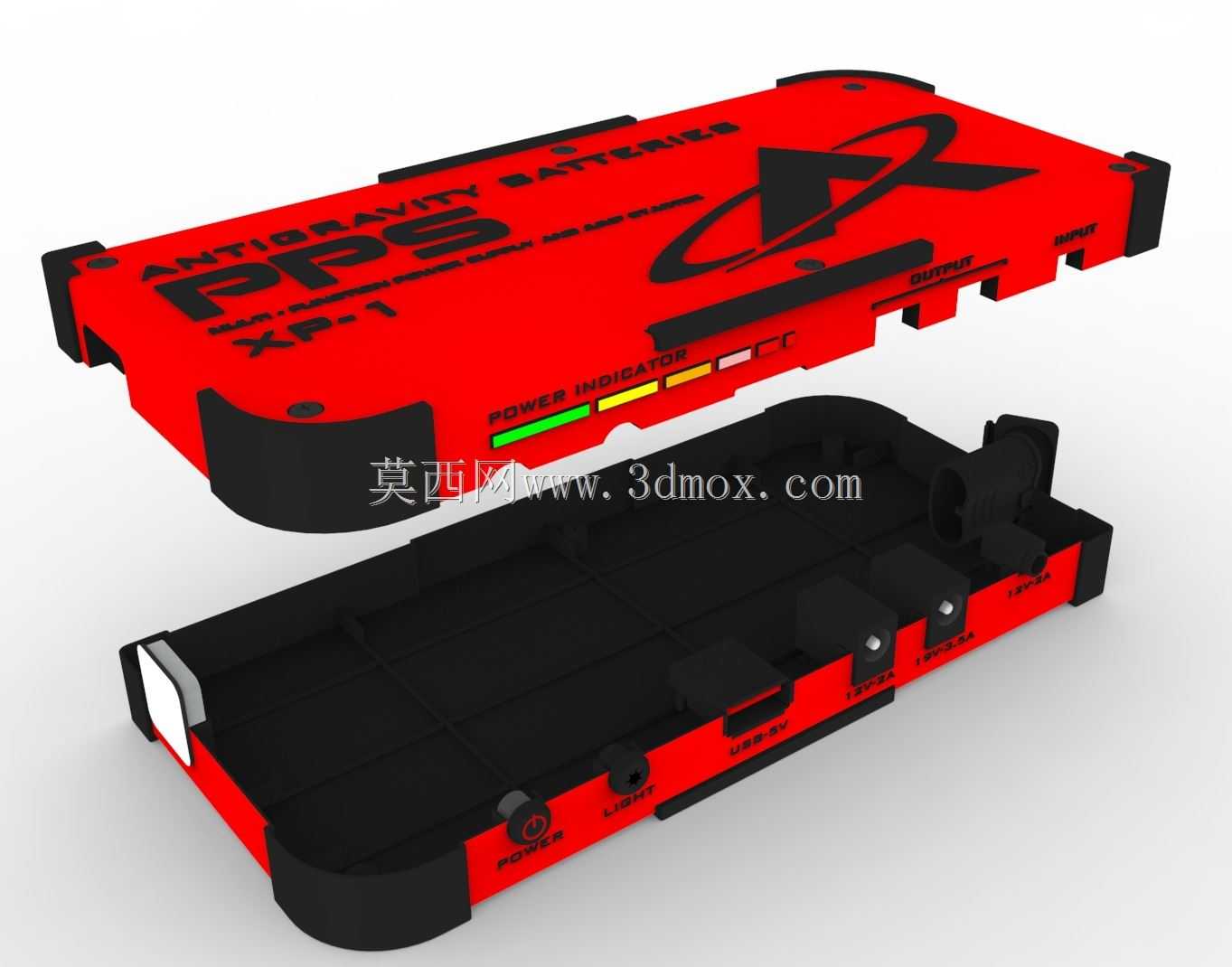

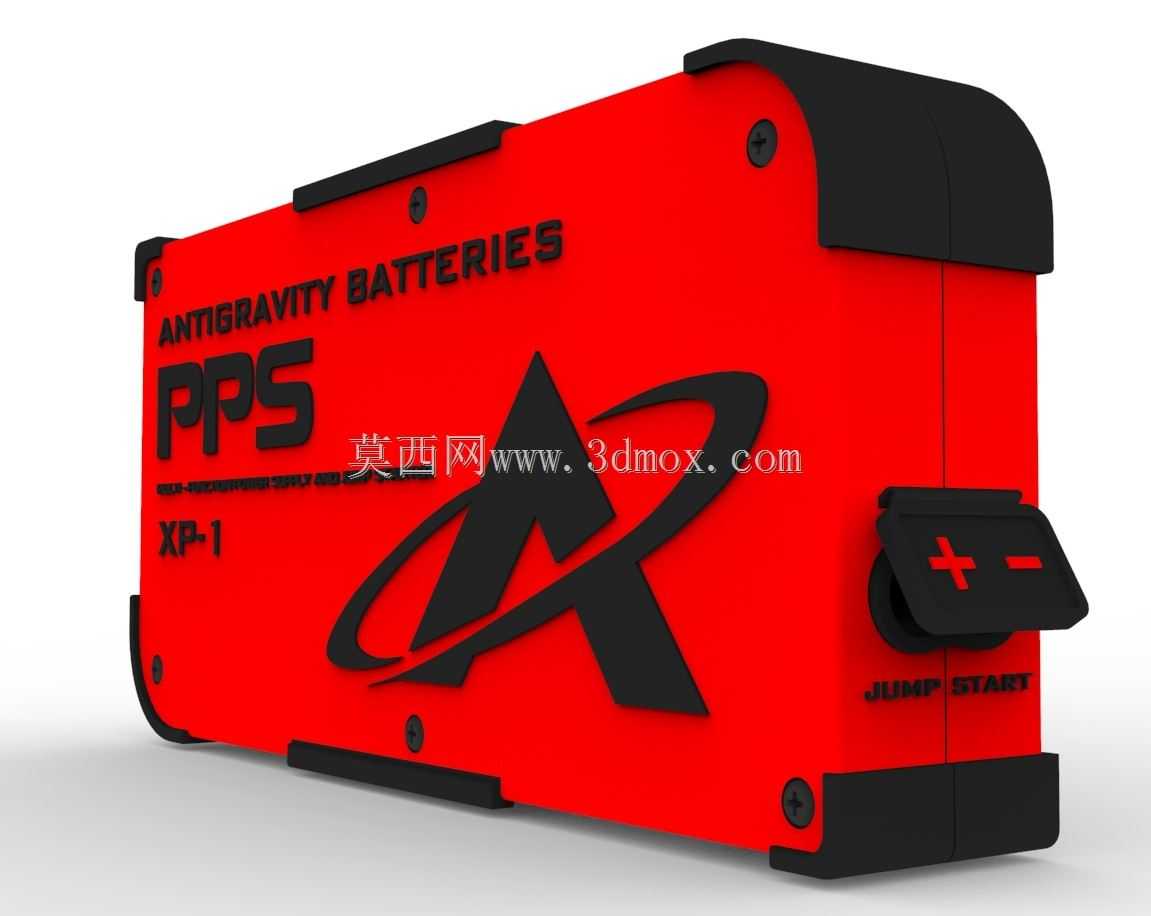

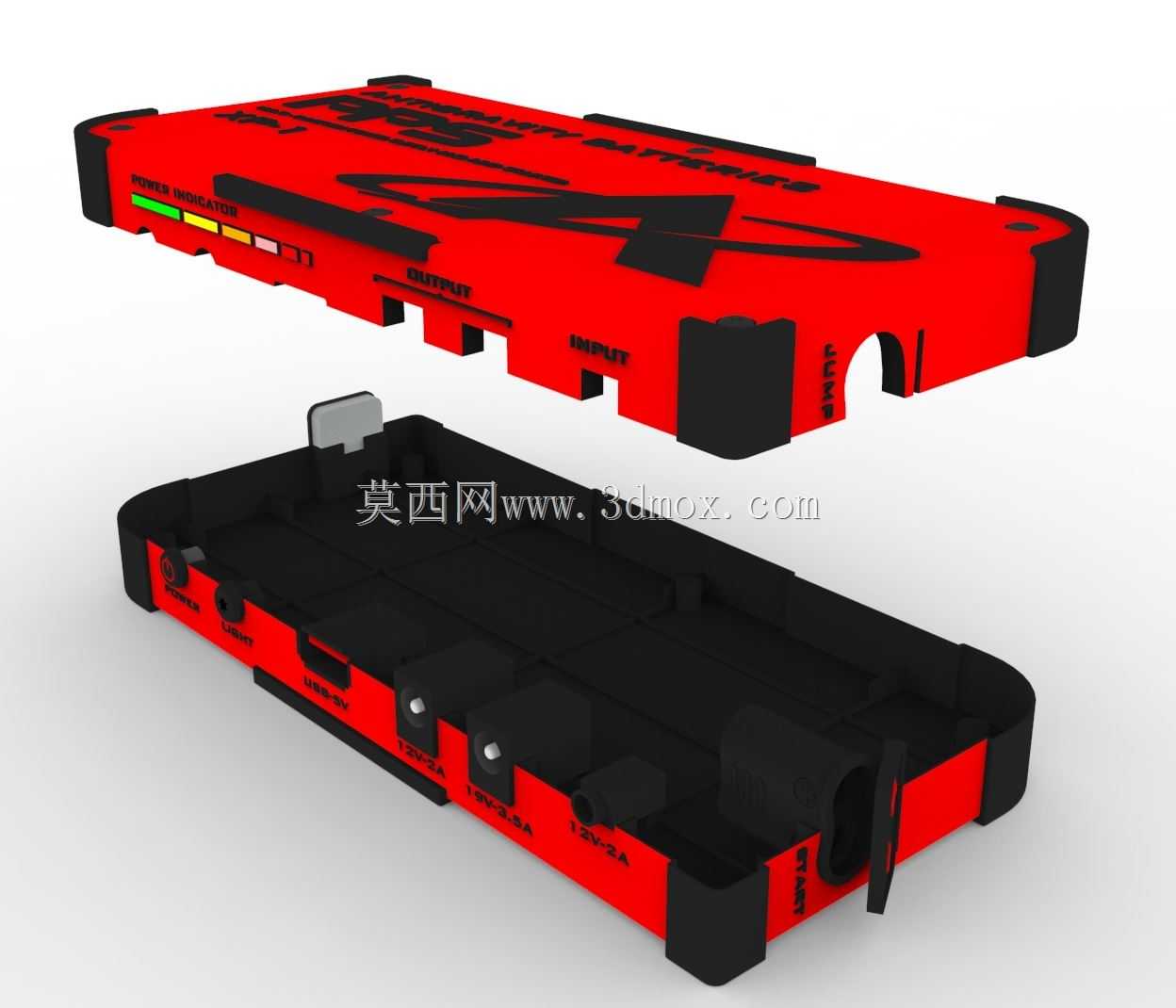

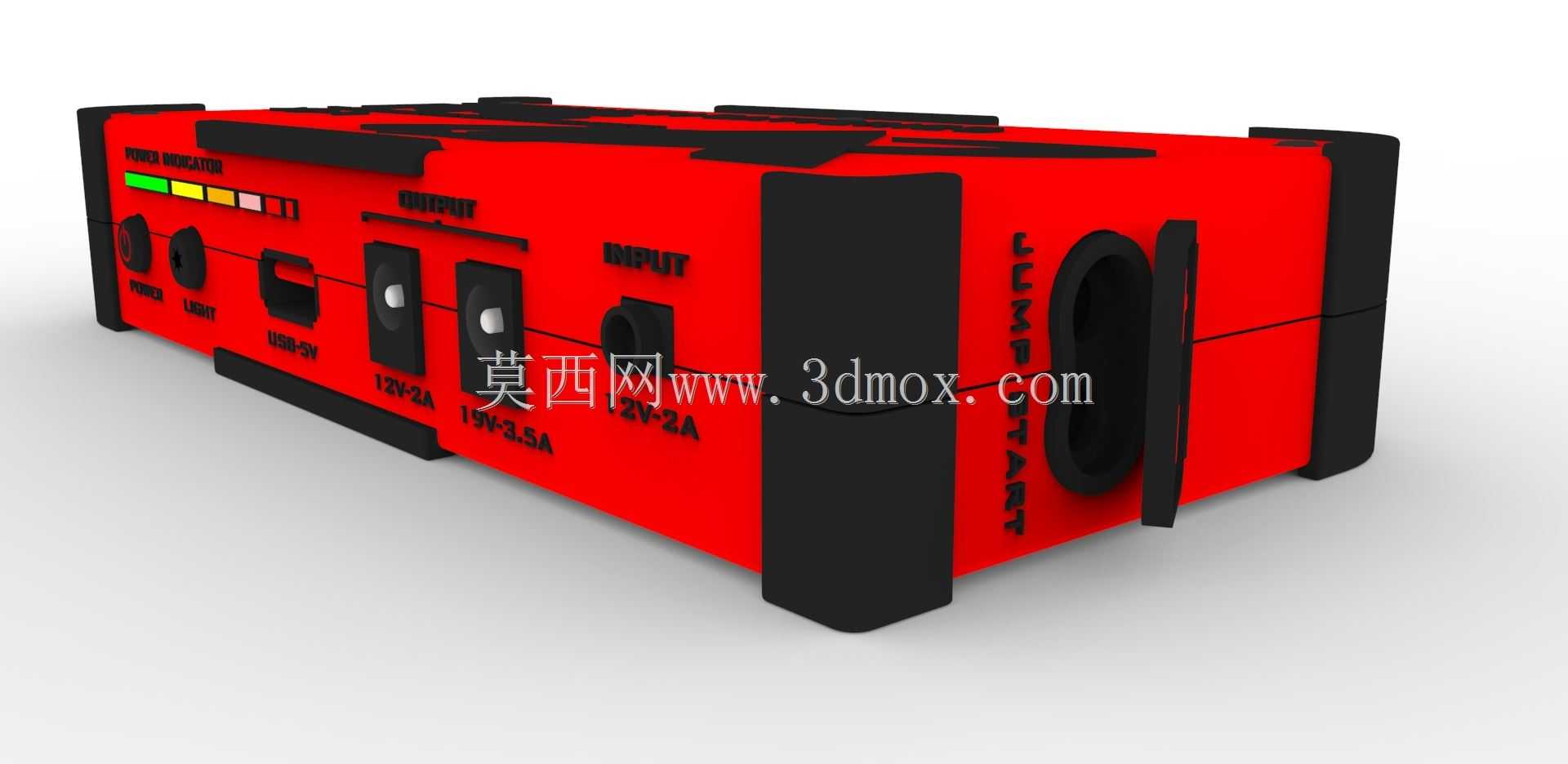

这款反重力电池箱的结构设计，核心围绕车载应急启动、户外便携供电的实际使用场景展开，区别于传统固定式铅酸电池的厚重壳体，整体采用紧凑的长方体构型，边角做了大弧度切角处理，适配车载储物格、户外装备箱的常规收纳尺寸，安装边界预留了通用的固定挂耳孔位，可直接适配多数越野车型、改装车辆的电瓶舱安装位，也可单独作为便携电源放置于后备箱使用。从功能特性来看，壳体正面集成了内嵌式的接线端子保护盖，正负极标识做了凸起式结构设计，避免接线时极性接反，保护盖采用翻折式结构，日常状态下可完全覆盖接线铜排，防止金属异物搭接造成短路，使用时翻开即可快速接驳搭电线夹，无需额外拆卸壳体部件。壳体边缘采用橡胶饰面包覆设计，并非单纯的装饰作用，橡胶层厚度控制在5mm左右，邵氏硬度设定为65HA，既可以在跌落、磕碰时吸收冲击能量，保护内部电芯组与BMS控制板不受外力冲击损坏，也能在车辆行驶产生持续振动时，起到缓冲隔振的作用，避免内部电芯连接片因长期振动出现松脱断裂。设计思路上，壳体主体采用高强度工程塑料注塑成型，壁厚均匀控制在2.8mm，加强筋分布在壳体内部电芯卡位的四周，既保证整体结构强度满足1米高度自由跌落无开裂的要求，也尽可能控制壳体自身重量，提升便携性。壳体表面的标识区域采用凹陷式填漆工艺，避免长期摩擦、剐蹭导致标识脱落，侧面预留了散热格栅的隐藏式结构，在保证IP54防护等级的前提下，满足大电流放电时的散热需求，避免电芯温度过高影响使用寿命。接线端的侧面还设计了内嵌式的提手卡位，可搭配可拆卸的尼龙提手使用，户外移动时无需额外借助工具即可拎取，提手收纳时与壳体表面齐平，不会突出壳体轮廓影响安装固定。壳体上下盖的连接采用内六角螺丝加密封胶条的组合结构，密封胶条采用三元乙丙材质，压缩量设定在30%，可有效阻挡日常使用中的雨水、灰尘进入壳体内部，适配户外复杂的使用环境，内部电芯卡位采用分隔式结构，每节电芯都有独立的限位槽，避免电芯之间相互摩擦造成绝缘层破损，BMS控制板的安装位预留了足够的走线空间，高低压走线做了物理分隔，减少电磁干扰对控制电路的影响。
