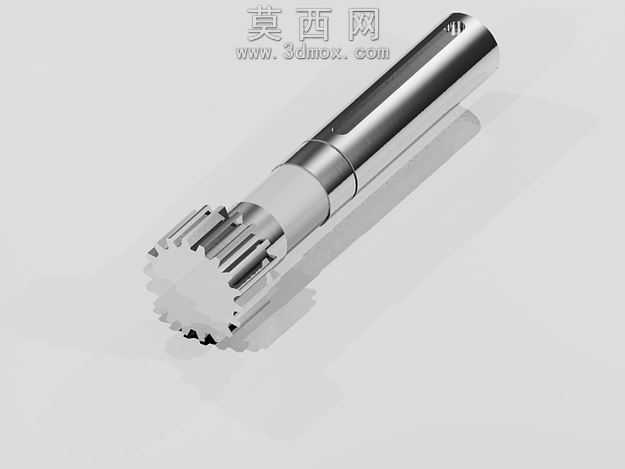

带轴渐开线花键齿轮轴三维结构设计

本作品为带一体轴身的渐开线花键齿轮轴三维建模成果，建模过程严格遵循机械传动零件的设计规范，首先通过草图绘制确定齿轮的模数、齿数、压力角等核心参数，采用渐开线齿廓生成逻辑精准构建轮齿的齿形曲线，保证齿面啮合的精度符合传动设计要求。建模时将齿轮段与同轴的轴身做一体化布尔运算处理，轴身部分按照装配需求依次划分出不同直径的轴段，分别对应轴承安装位、传动配合位、限位轴肩等结构，各轴段间的过渡圆角按照应力集中优化原则设置，避免轴件受载时出现应力断裂风险。轮齿部分采用阵列特征完成全齿排布，对齿根位置做圆角过渡处理，提升轮齿的抗弯曲疲劳强度，轴身表面做金属镀铬质感的材质赋予，通过渲染调整金属材质的反光度、粗糙度参数，还原真实金属轴件的表面质感，光影渲染时采用柔和的环境光搭配定向主光源，清晰呈现轴身的圆柱面轮廓、轮齿的齿形细节以及各轴段的台阶结构。设计过程中充分考虑该零件的实际装配场景，轴段的长度、直径公差预留合理的装配间隙，齿轮段的齿向、齿距参数匹配对应啮合件的传动要求，整体结构无冗余特征，所有倒角、退刀槽等工艺结构均按照机械加工的工艺要求设置，确保建模成果可直接对接后续的工程图生成、加工仿真等环节，完整还原了传动用齿轮轴的真实结构形态与设计细节，可用于机械传动结构的教学演示、装配仿真以及设计参考使用。
