电机驱动线性传动轴支撑装配结构

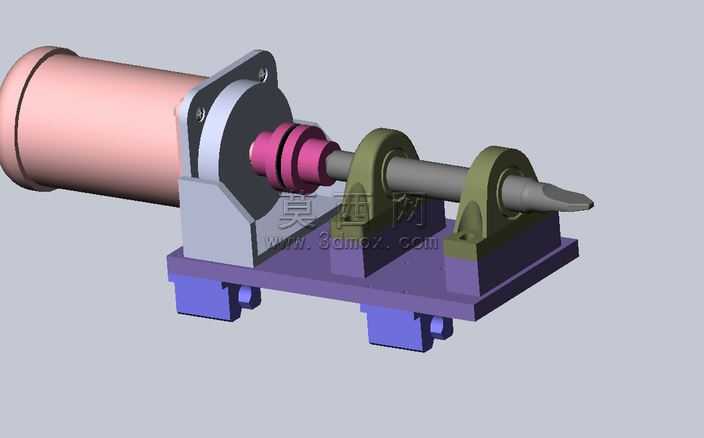

本作品为电机驱动线性传动轴支撑装配结构的三维建模成果，建模过程中严格遵循机械装配的尺寸配合逻辑，对每一处零部件的公差配合关系进行了还原，确保各部件装配后无干涉、可实现预设的运动功能。模型整体采用分层装配结构搭建，最左侧为驱动端的动力输出单元，外壳做了圆柱曲面的平滑过渡处理，端盖与壳体的连接螺栓孔位精准对应，还原了紧固件的装配位置；动力输出端与传动轴之间设置了缓冲联轴结构，采用分瓣式的弹性联轴造型，既还原了联轴部件的外观特征，也体现了其缓冲吸震、补偿同轴度误差的功能设计。传动轴中段设置了两处对称的立式轴承支撑座，支撑座底部与安装底板做了定位贴合处理，支撑座的轴孔位置与传动轴轴线完全重合，还原了滑动支撑的结构特征，保证传动轴转动过程中的径向稳定性。传动轴末端做了锥形尖头的造型设计，适配线性顶推的作业功能需求。底部安装底板采用一体化平板结构，下方设置了两处滑块式安装座，还原了该组件可沿导轨滑动调整位置的安装特性。材质渲染方面，驱动单元外壳采用哑光粉橙色金属漆材质模拟电机壳体的涂装效果，联轴部件采用亮面玫红色硬质塑料材质区分功能部件，支撑座与安装底板采用不同深浅的灰紫色、蓝紫色工程金属材质区分不同结构件，传动轴采用银灰色磨砂金属材质还原钢材的加工质感，不同材质的色彩区分清晰，可直观分辨各独立零部件的边界与装配关系。设计思路上，该模型围绕线性传动的核心功能展开，将动力输入、联轴缓冲、径向支撑、作业执行、滑动安装五个功能模块进行整合，各部件的造型完全服务于功能需求，没有冗余的装饰结构，完整还原了小型线性传动执行组件的典型结构特征，可用于机械结构教学、传动方案演示、非标设备设计参考等场景，建模过程中对零部件的倒角、安装孔、贴合面等细节都做了精细化处理，保证模型的结构合理性与外观还原度。
