同轴嵌套式驱动轴穿线防护套筒结构

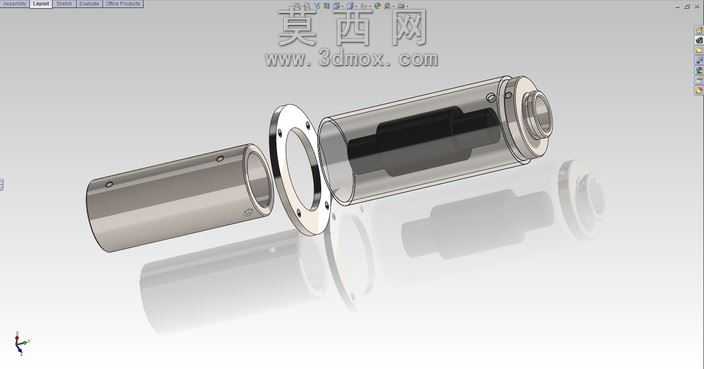

本作品为同轴嵌套式驱动轴穿线防护套筒结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械装配的同轴度、配合公差要求，对各组成零件的尺寸进行了精准约束。整体结构由左端封闭套筒、中间定位法兰、右端透明防护外筒三个核心部件组成，建模时分别对每个零件进行独立特征绘制：左端套筒采用金属实体建模，外表面做哑光金属质感渲染，侧壁预留定位销孔，用于与外部安装基座的固定连接，筒体内径与驱动轴外径采用间隙配合设计，保证驱动轴可在筒内顺畅转动；中间定位法兰采用环形薄板结构，建模时均匀布置6个安装沉孔，法兰两端分别与左右套筒做止口配合定位，保证整体装配后的同轴度误差控制在合理范围内，法兰材质渲染为抛光不锈钢质感，边缘做倒角处理避免应力集中；右端外筒采用透明半透材质渲染，可直观展示内部驱动轴的安装状态与走线布局，筒壁同样预留定位销孔与法兰完成紧固连接。设计思路围绕驱动轴内部稳定走线的核心需求展开，摒弃传统外部走线易磨损、易干扰的缺陷，将驱动线缆从套筒内部穿过，通过两端套筒的腔体形成封闭的走线通道，既可以对内部线缆起到防护作用，避免线缆被转动的驱动轴剐蹭，也能让整体结构外观更加简洁规整。渲染阶段采用影棚级光照设置，添加地面反射效果突出金属零件的质感，透明外筒调整了折射与透明度参数，既可以看清内部结构，也能体现筒体的壁厚与实体感，各零件的装配关系通过爆炸视角的渲染图清晰展示，方便使用者快速理解装配顺序与配合关系。结构设计上充分考虑了拆装便捷性，法兰连接的方式可快速拆分两端套筒，方便后期内部线缆的维护与更换，所有棱角位置均做圆角处理，避免安装过程中划伤操作人员，整体结构紧凑，可适配多种需要内部走线的转动轴类安装场景。
