M6规格滚花平头铆螺母结构设计

　　在薄板类金属构件的装配环节，传统攻丝工艺往往受限于基材厚度，当板厚不足1.5mm时，攻丝后螺纹啮合牙数不足3牙，连接可靠性会大幅下降，甚至出现滑牙失效的问题，这也是很多机箱机柜、钣金壳体、汽车内饰支架装配中经常遇到的痛点。这款M6规格的铆螺母，正是针对这类薄板连接场景开发的冷镦成型紧固件，不需要在基材上预先攻丝，也不需要从构件背面进行操作，仅从单侧完成铆接作业，就能在薄板上形成强度可靠的内螺纹承载结构。

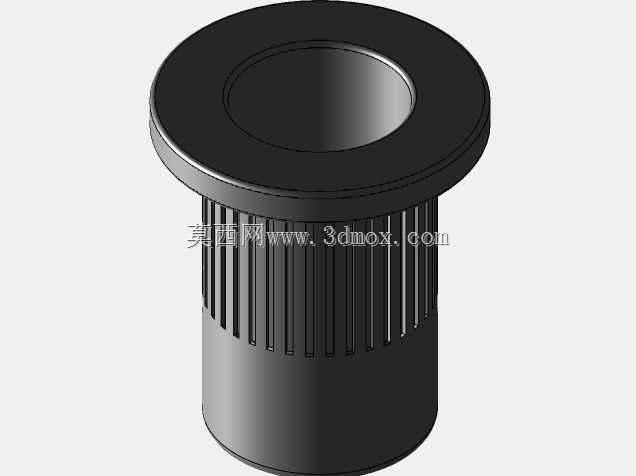

　　从结构设计来看，这款铆螺母采用了平头带竖纹滚花的构型，头部法兰面直径设计为10mm，铆接完成后法兰面完全贴合基材表面，不会出现凸起刮蹭装配部件的问题，头部下方的柱面区域加工了等距分布的轴向竖纹滚花，滚花齿高控制在0.2mm左右，在铆接膨胀的过程中，滚花齿会嵌入基材预冲孔的孔壁，形成周向的防滑锁止结构，避免后期装配螺栓时螺母跟转，这一设计在厚度0.8-2mm的冷轧钢板、铝合金板上都能获得足够的抗扭阻力，实测抗扭力矩可以达到8N·m以上，完全满足M6螺纹常规装配的力矩要求。柱身部分采用了等壁厚设计，壁厚控制在1mm，既保证了铆接膨胀过程中不会出现壁面开裂，也能让膨胀后的柱身与预冲孔壁面形成足够的抱紧力，尾部做了微小的倒角处理，方便装配时顺利插入预冲孔，不需要额外修磨孔边毛刺。

　　实际选型应用时，需要注意这款铆螺母对应的预冲孔直径为9mm，孔位公差建议控制在±0.1mm范围内，如果孔位过大，会导致铆接后抱紧力不足，孔位过小则会出现插装困难、铆接后头部凸起的问题。铆接作业可以采用手动拉铆枪或者气动铆螺母枪完成，拉铆行程需要根据基材厚度调整，以0.8mm厚的SPCC冷轧板为例，拉铆行程设置为3mm时，柱身膨胀变形量刚好可以填满孔壁间隙，同时滚花齿完全嵌入板件，法兰面与板面贴合间隙小于0.05mm，不会出现松动间隙。

　　这类铆螺母的适用场景非常广泛，在通讯机箱的侧板装配中，用来固定内部安装导轨、接地端子，不需要在机箱内部预留操作空间，从外侧即可完成所有铆接作业，大幅提升装配效率；在新能源电池包的外壳装配中，铝合金薄板上无法直接攻丝，采用这款M6铆螺母可以形成可靠的螺纹连接点，满足电池模组固定的强度要求；在家电产品的钣金外壳装配中，比如洗衣机、空调的外板连接，采用铆螺母替代传统的焊接螺母，不会出现焊接飞溅、焊穿薄板的问题，表面平整度更好，后续喷涂工序也不会因为焊痕出现外观缺陷。

　　建模过程中需要重点关注几个结构细节的还原：一是头部法兰与柱身的过渡圆角，圆角半径设置为0.3mm，既避免冷镦成型时出现应力开裂，也能让铆接后法兰与板面的贴合更紧密，不会藏留涂装积液；二是内螺纹的收尾结构，螺纹尾部采用了2牙的退刀收尾，避免螺栓拧入时出现卡滞；三是滚花齿的截面形状，采用了梯形齿构型，齿顶角为90度，相比三角形齿嵌入基材时的阻力更小，同时抗扭锁止能力更强，不会因为多次拆装螺栓出现滚花齿滑脱的问题。另外柱身的圆度公差需要控制在0.05mm以内，保证插装预冲孔时的顺畅性，内螺纹的精度等级采用6H级，适配常规的M6外螺纹螺栓，螺纹啮合长度在铆接完成后可以达到6mm，满足5级强度的连接要求，静态拉拔力可以达到7000N以上，完全覆盖常规工业装配的载荷需求。
