BF12型滚珠丝杠端部支撑固定座结构

项目分类:通用五金配件 发布时间:2025-01-20 ID:909226
  • BF12型滚珠丝杠端部支撑固定座结构
  • BF12型滚珠丝杠端部支撑固定座结构
  • BF12型滚珠丝杠端部支撑固定座结构
  • BF12型滚珠丝杠端部支撑固定座结构

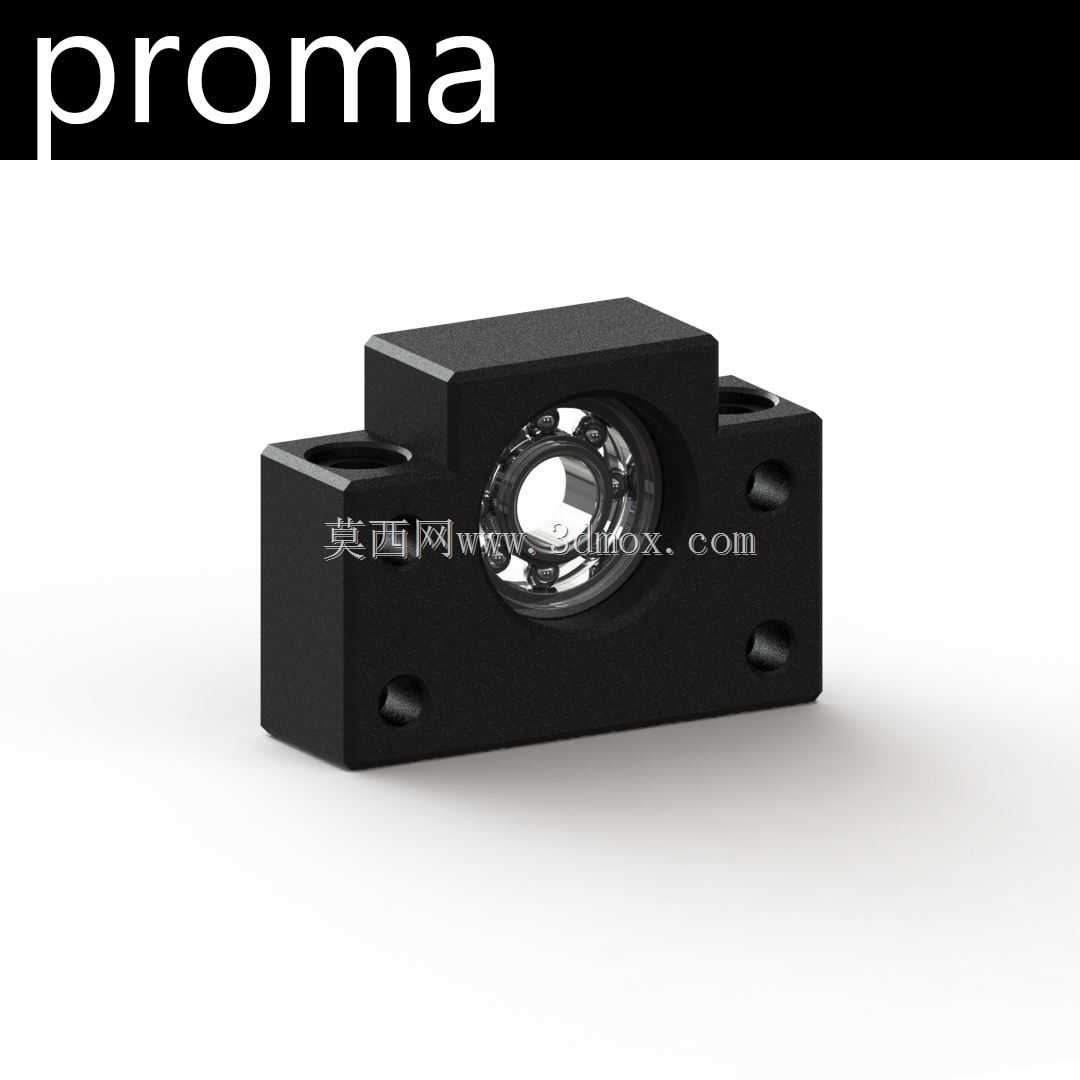

  在小型数控设备的线性传动系统搭建中,丝杠端部的支撑固定结构是影响传动精度与运行稳定性的核心部件之一,这款BF12规格的支撑端座,正是针对小负载、小安装空间的直线传动场景设计的标准支撑组件。从实际应用场景来看,这类支撑座最常出现在桌面级3D打印机的Z轴升降传动、小型DIY数控雕刻机的进给轴、桌面式激光切割机的位移传动结构中,也可用于小型自动化送料机构、实验室微型位移平台的丝杠支撑环节,适配的工况多为低速、轻载、行程较短的直线传动需求,不需要承受过大的径向与轴向冲击载荷,但对支撑的同轴度、安装便捷性有较高要求。

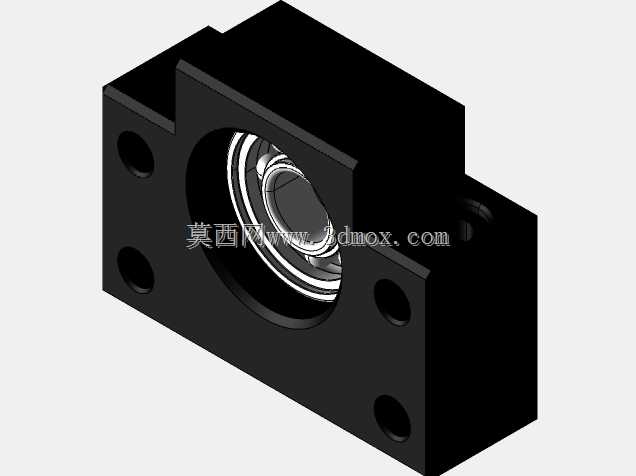

  从功能特性上看,这款支撑座属于丝杠的固定侧支撑单元,内部集成了适配10mm直径丝杠端部的轴承安装位,预装的角接触轴承组可同时承受径向载荷与一定的轴向载荷,抵消丝杠运转过程中产生的轴向窜动,保证丝杠转动时的同轴度,避免丝杠转动过程中出现甩动、卡顿的问题。支撑座本体采用方块式一体式结构,材质为常用的45号钢发黑处理,既保证了结构刚性,也具备基础的防锈能力,四个角位预留的沉头安装孔可直接通过内六角螺栓固定在设备的安装基板上,不需要额外加工复杂的定位结构,降低了小型设备的装配难度。

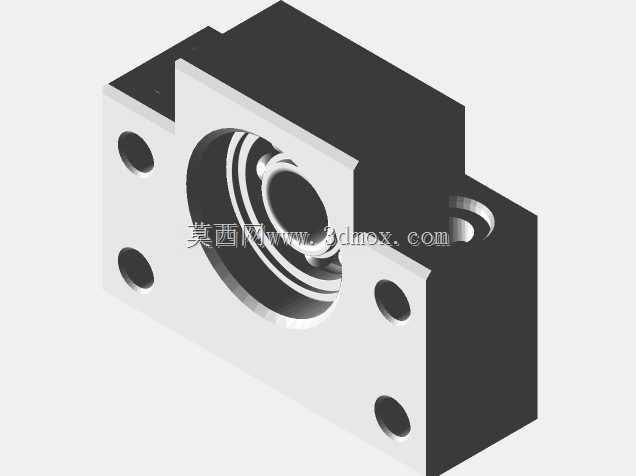

  在设计思路上,这款支撑座完全遵循小型传动部件的紧凑化设计原则,整体外形为规整的长方体,没有多余的突出结构,可最大限度压缩安装占用空间,适配小型设备内部局促的安装环境。轴承安装位采用台阶孔设计,可对轴承外圈进行轴向定位,避免轴承在承受轴向力时出现移位,轴承孔的加工精度控制在H7级公差范围内,保证轴承压装后不会出现偏斜,与丝杠端部的配合间隙控制在合理范围,既方便装配,也不会出现配合过松导致的传动间隙问题。支撑座的安装孔位采用对称式布局,可兼容不同方向的安装需求,不管是水平安装的X/Y轴支撑,还是垂直安装的Z轴支撑,都可以直接固定使用,不需要额外调整结构。

  从安装边界与尺寸参数来看,这款支撑座适配的滚珠丝杠端部支撑尺寸为10mm,可与导程16mm的异形丝杠配套组装,支撑座的整体宽度、高度与长度都控制在极小的范围内,安装孔的孔距经过标准化设计,可直接匹配市面上常见的2020、2040铝型材安装槽位,不需要额外制作转接板。安装时需要注意,支撑座的轴承安装面与设备安装基面的平行度需要控制在0.02mm以内,避免丝杠安装后出现别劲的问题,轴承压装时需要使用专用工装均匀施压,不能直接敲击轴承外圈,避免轴承精度受损。在实际装配过程中,这类支撑座通常会与对应的丝杠螺母座、尾部浮动支撑座配套使用,固定侧安装在丝杠的驱动端,承受丝杠转动时的轴向力,浮动侧则安装在丝杠的另一端,补偿丝杠因温度变化产生的长度伸缩量,整套配合使用可有效提升小型传动系统的运行平稳性,降低丝杠运转时的噪音,延长传动组件的使用寿命。对于DIY小型数控设备的爱好者、小型自动化设备的结构设计人员来说,这类标准化的支撑座可以直接选用,不需要从零开始设计支撑结构、选型轴承,可大幅缩短设计与装配周期,同时标准化的加工精度也能保证传动系统的基础精度,避免自行加工支撑座出现的公差过大、轴承位不同轴等问题。
