多层板结构侧进胶注塑模具设计

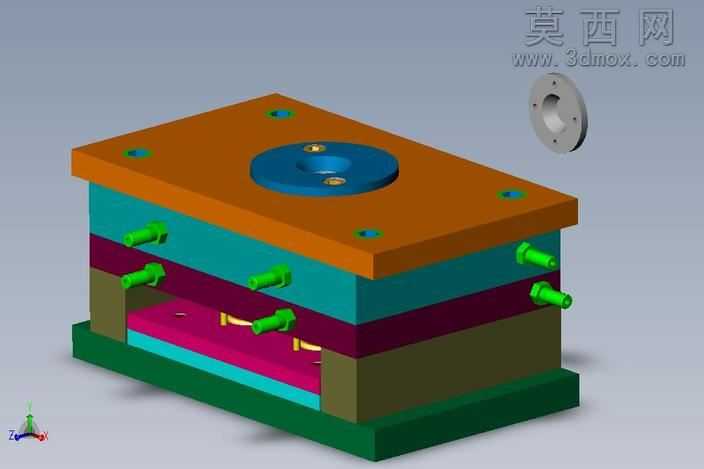

本套注塑模具采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循注塑模具设计规范，对各层模板的定位精度、配合公差进行了严谨的参数化约束，确保各组件装配无干涉、开合模动作逻辑顺畅。从渲染呈现效果来看，模型对不同功能的模板做了差异化的材质区分：顶部定模座板采用棕褐色金属质感材质，还原了模具钢材经表面氧化处理后的哑光金属质感；中间的流道板、定模板、动模板分别采用青蓝色、紫红色、橄榄绿的区分色，清晰展现多层板模架的分层结构，便于快速识别各功能层的装配关系；底部动模座板采用深绿色材质，与上层结构形成明确视觉区分；侧方的绿色接头为冷却水嘴，还原了尼龙水嘴的材质质感；顶部蓝色部件为浇口套定位环，呈现出调质钢材的亮面金属质感，旁侧单独展示的法兰式定位环零件，也做了金属切削面的细节还原，清晰呈现了安装孔位的倒角、端面的加工纹理细节。结构设计上，本模具采用典型的细水口多层板结构，侧方均匀布置多组冷却水嘴，对应模具内部的循环冷却水路，可在注塑成型过程中实现模温的均匀调控，缩短成型周期，减少塑件因冷却不均产生的翘曲变形；顶部中心设置浇口套与定位环，可与注塑机射嘴精准对位，保证熔融塑料顺利注入型腔；各层模板之间设置精密导柱导套定位结构（图中绿色水嘴旁的定位结构做了简化示意），确保开合模过程中动定模的同轴度，避免型腔错位导致塑件出现飞边、错台等缺陷；模架四角设置内六角安装螺钉孔，用于锁紧各层模板，保证模具整体结构刚性，承受注塑过程中的锁模压力。设计思路围绕侧进胶成型方案展开，多层板结构可实现流道与塑件的自动脱落，适配自动化注塑生产需求，冷却水路的排布围绕型腔轮廓均匀布置，保证冷却效率均衡，整体结构紧凑，各功能组件布局合理，在满足成型工艺要求的前提下，尽可能优化了模架尺寸，降低模具制造成本，同时预留了足够的安装、维护空间，方便生产过程中的模具检修与配件更换。建模过程中对每个零件都做了参数化驱动设置，可根据塑件的尺寸变化快速调整模架规格、水路位置、螺钉孔位，大幅提升模具设计的迭代效率，渲染阶段采用柔和的环境光效果，避免金属材质出现过曝反光，清晰展现各组件的轮廓与装配关系，可直接用于模具设计方案的展示与教学演示。
