四腔热喷嘴注塑模具结构设计

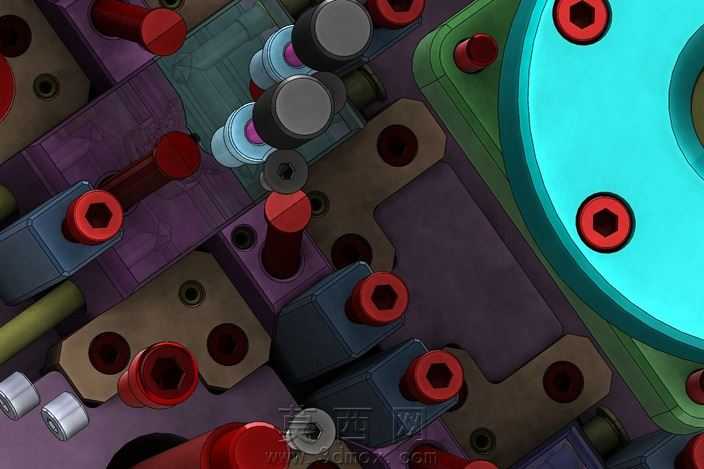

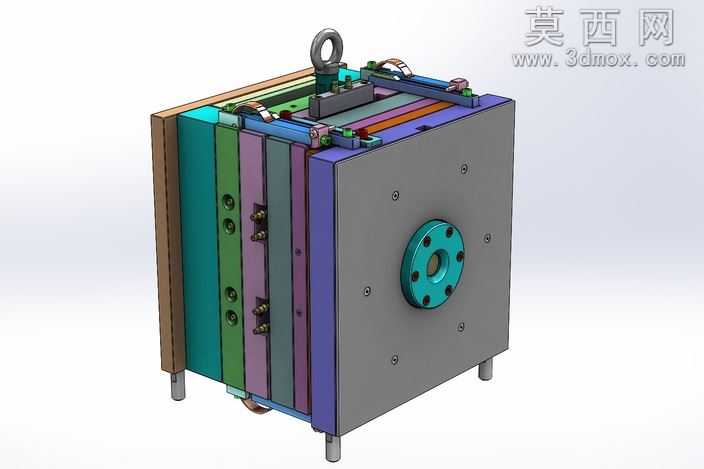

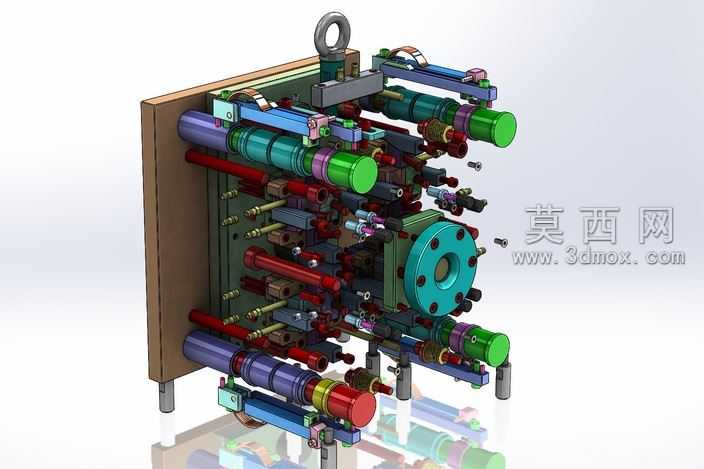

本套注塑模具采用四腔布局搭配热喷嘴结构完成整体三维建模，建模过程中严格遵循注塑模具设计规范，先完成模架基础框架的搭建，依次排布定模板、动模板、支撑板、顶出板等核心层板结构，确保各层板的导向孔、安装槽位尺寸精准匹配，无错位干涉问题。针对热流道系统，重点完成热喷嘴的定位装配，将四个热喷嘴分别对应四个模腔的进料位置，精准调整喷嘴与浇口的同轴度，保证注塑过程中熔料能够均匀平稳地注入各个模腔，减少流道凝料产生，提升注塑生产效率。在模具紧固件排布上，根据各区域受力情况合理布置内六角螺栓，在模腔周边、模板连接位置加密紧固件排布，保证模具合模后的锁紧强度，避免注塑过程中出现溢料、模板变形等问题；同时完成导向柱、复位杆、顶杆等配件的位置排布，确保顶出机构运行顺畅，开模后能够顺利将成型塑件从模腔中顶出，复位过程无卡滞。材质渲染阶段，针对不同模具部件匹配对应材质表现，模板类部件采用模具钢的哑光金属质感，紧固件做发黑或镀锌的金属色泽区分，热喷嘴部分做耐高温合金的质感表现，密封圈、管路类配件采用对应橡塑材质的色彩与质感，通过不同材质的色彩区分清晰展现模具内部的层级结构与部件分布，让整套模具的装配关系一目了然。设计过程中充分考虑模具的实际生产可行性，对冷却水路的走向进行了合理预留，保证注塑过程中模温能够均匀控制，减少塑件成型后的翘曲变形问题；同时对开模行程、顶出行程进行了参数校核，确保各运动部件的行程范围符合注塑机的适配要求，整套模具结构紧凑，部件排布合理，能够满足批量注塑生产的使用需求，可直接用于模具设计参考、生产加工图纸输出等场景。
