工业用吹掉式旋塞阀结构三维设计

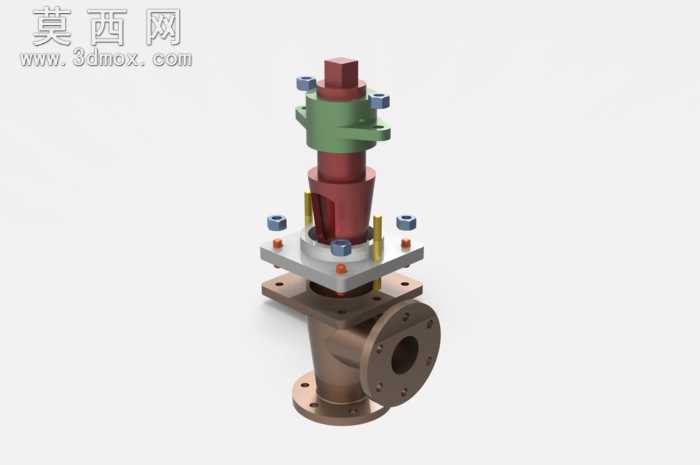

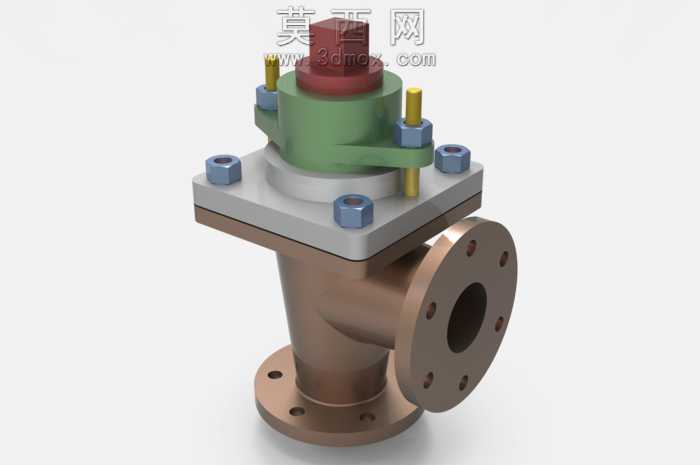

本作品为吹掉式旋塞的三维参数化建模成果，建模过程中严格遵循机械设计规范，先以基准轴、基准面搭建装配定位骨架，自下而上完成各零部件的独立建模后再进行总装配约束。首先针对阀体部分，采用放样凸台结合法兰盘特征建模，还原阀体带侧通法兰、底部安装法兰的铸铜类结构特征，对法兰盘上的螺栓安装孔采用圆周阵列特征完成均布排布，同时对阀体内部的流道空腔做抽壳与布尔运算处理，保证流道的通径尺寸符合常规工业管路阀的设计比例。针对上部的旋塞启闭组件，分别建模了锥形旋塞芯、压紧套、锁紧螺母、定位压板、连接螺柱等零件：旋塞芯采用圆锥台结构搭配顶部的启闭驱动方头，表面做贴合密封面的拔模处理；压紧套采用回转类特征建模，还原其与旋塞芯配合的内锥面结构；紧固件部分分别绘制外六角螺母、全螺纹螺柱，对螺纹部分采用装饰螺纹线特征还原标准件外观，同时兼顾模型轻量化需求。装配过程中对各运动部件添加合理的配合约束，旋塞芯与阀体之间添加同轴心配合与轴向限位配合，可模拟旋塞的启闭转动动作；螺柱与压板、阀体之间添加同轴与端面贴合约束，螺母添加螺旋配合可模拟锁紧动作。材质渲染阶段，为阀体部分赋予铸铜哑光金属材质，还原铸铜阀门的厚重金属质感；上部压紧套赋予铸铁深灰哑光材质，紧固件赋予镀锌亮银金属材质，密封垫片部分赋予红色橡胶材质，压板部分赋予银灰铝合金材质，通过不同材质的区分清晰展现各部件的功能分区。模型整体结构完整，无缺失零部件，无干涉错误，各零件的尺寸比例协调，既还原了吹掉式旋塞的真实结构特点，也通过清晰的材质区分与结构展示，可用于阀门结构教学、产品方案展示等场景，建模过程中对标准件做了简化处理，在保证外观还原度的同时降低了模型的面数，提升了模型的通用性。
