直列四缸曲柄滑块传动机构三维设计

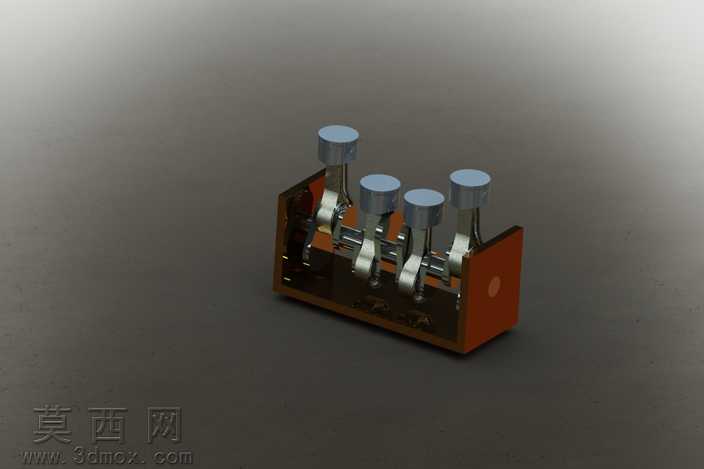

本作品为直列排布的四缸曲柄滑块传动机构三维建模成果，建模过程严格遵循机械设计原理，以动力传递的运动逻辑为核心搭建整体结构。建模阶段首先完成曲轴主体的参数化绘制，依据曲柄销的偏心距确定活塞行程，保证各曲拐的相位角精准匹配四缸动力输出的做功顺序，曲轴的主轴颈、曲柄臂、平衡块结构均按照实际传动受力特征设计，平衡块的配重轮廓经过反复调整，可抵消往复运动产生的一阶惯性力，降低机构运行时的振动幅度。连杆部分采用分体式结构建模，大头端与曲轴曲柄销配合，小头端通过活塞销与活塞组件连接，连杆的杆身截面采用工字型设计，在保证结构强度的同时尽可能降低运动件的整体质量，减少惯性载荷带来的能量损耗。活塞组件建模还原了活塞本体、活塞环的装配关系，活塞顶部为平面结构，适配常规往复式动力的燃烧室布局，活塞裙部的导向面做了微凸轮廓处理，可减少往复运动过程中与缸壁的摩擦阻力。缸体部分采用半剖视的可视化设计，将内部的传动结构完整展现，缸体的主轴承座位置与曲轴主轴颈一一对应，保证曲轴转动时的支撑刚度，外侧的安装凸台、定位孔结构均按照实际装配需求预留。渲染阶段为不同部件赋予差异化材质：曲轴、连杆、活塞等运动金属部件采用抛光合金钢材质，调整金属粗糙度参数模拟精加工后的金属光泽，缸体部分采用哑光金属与半透明侧边材质结合，既展现外部壳体的厚重质感，又能清晰呈现内部的运动构件布局，活塞顶部的端面做了轻微的磨砂金属处理，区分不同部件的材质层次。整体设计完整还原了曲柄滑块机构将旋转运动转化为直线往复运动的核心功能，各运动副之间预留了合理的装配间隙，可直观演示四缸动力机构的运动过程，各部件的尺寸比例符合常规动力组件的设计规范，结构逻辑清晰，可用于机械原理教学演示、动力机构设计参考等场景，完整展现了曲柄滑块机构从旋转动力输入到直线往复运动输出的完整传动链路。
