动力系统用异形连接曲柄结构设计

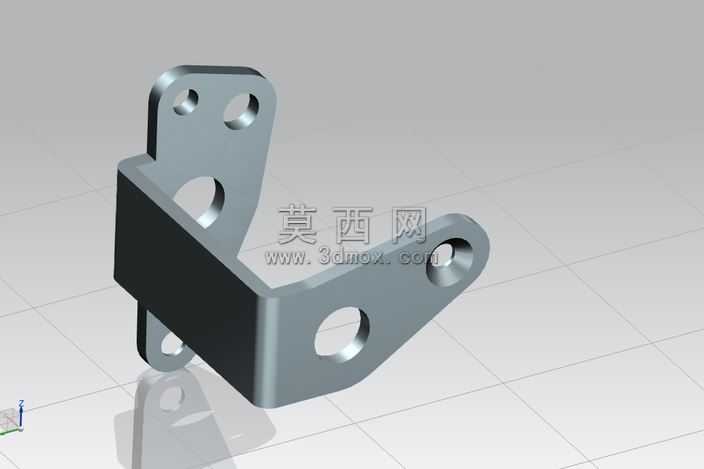

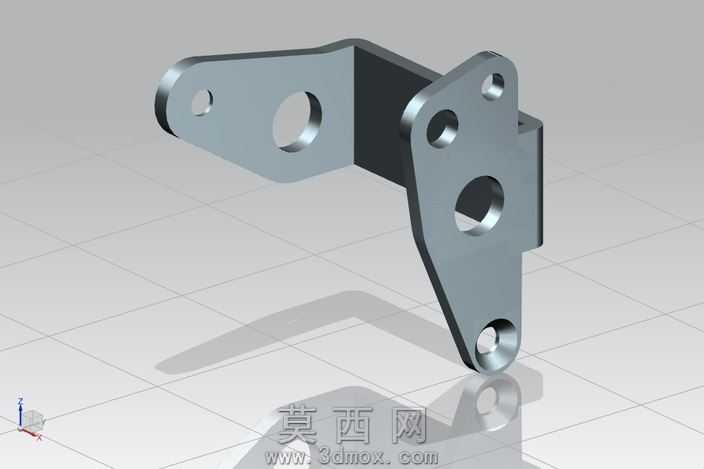

本曲柄零件采用NX三维软件完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，先以草图绘制各安装臂的轮廓基准，通过拉伸、切除命令生成主体钣金折弯形态的基础结构，再对各安装孔位执行精准定位打孔，对所有棱边添加符合工业设计规范的圆角过渡，避免应力集中问题。模型渲染阶段采用哑光金属材质模拟冷轧钢冲压成型的真实质感，添加环境反射与柔和阴影效果，清晰呈现零件的折弯角度、孔位分布与空间结构关系，多角度视图可完整展示零件的三维形态。从结构设计来看，该曲柄为多臂式异形连接结构，三个延伸臂分别设置不同孔径的安装通孔，可分别与动力输入轴、联动杆件、定位支座完成装配，主体折弯处做了加厚处理，保障传动过程中的结构强度，各孔位的位置公差经过参数化约束，可直接对接后续工程图导出与数控加工流程。设计思路围绕动力系统的传动连接需求展开，在满足传动扭矩承载要求的前提下，通过优化臂身轮廓去除多余材料，实现零件轻量化设计，同时兼顾安装便利性，各安装孔的朝向经过空间角度校准，可适配狭小装配空间内的多部件连接需求，避免装配干涉问题。模型的几何特征完整还原了冲压类曲柄零件的工艺细节，包括折弯处的圆角过渡、孔位的倒角处理、臂身的平面度特征，可用于传动机构的运动仿真、装配干涉检查以及生产加工的工艺参考，能够直接导入各类三维仿真软件完成动力传递模拟，验证曲柄在往复运动过程中的受力情况与运动轨迹合理性。
