手动操纵式多功能销结构三维设计

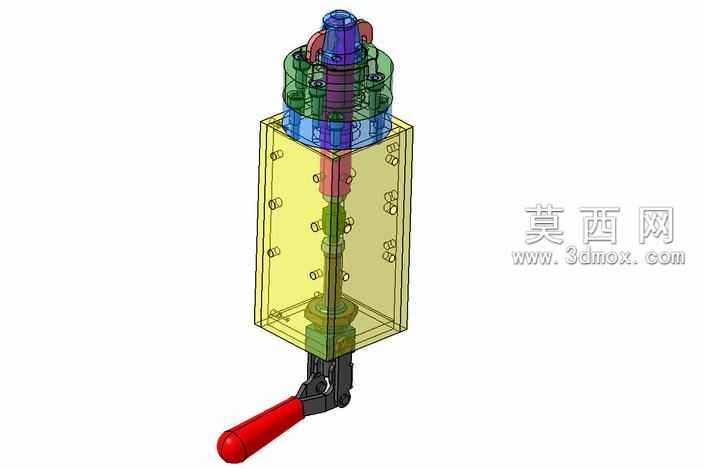

本作品为手动操纵式多功能销的三维装配模型，建模过程严格遵循机械设计规范，先完成各组成零件的独立建模，再按照实际装配约束关系完成整体装配，完整还原了该机构的真实结构与运动逻辑。模型采用透明化外观处理来展示内部构造，外部方形壳体设置为半透明浅黄色材质，可清晰观察到内部沿竖直方向排布的多级传动组件，顶部端盖部分采用半透明蓝绿配色区分不同装配层级，直观呈现各零件的装配位置与配合关系。操纵手柄部分采用醒目的红色不透明材质，与主体结构形成明确视觉区分，符合实际操作部件的视觉识别需求，金属结构件统一采用金属质感渲染材质，还原机械零件的真实视觉效果。结构设计上，该多功能销集成了手动驱动、传动锁紧、定位销止动的复合功能，底部带红色握柄的手动操纵杆作为动力输入部件，通过铰接结构与内部竖直传动杆连接，扳动手柄可带动内部传动组件完成轴向位移，实现销体的伸出与缩回动作；顶部设置有辅助锁紧与状态指示结构，可在销体动作到位后完成位置锁定，避免工作过程中出现意外移位；方形外壳作为承载基体，侧面预留有标准化安装孔位，可适配多种安装场景的固定需求，内部各传动段设置有导向与限位结构，保证传动过程的顺畅与位置精度。建模过程中对所有配合面均做了公差适配的结构处理，各活动部件预留了合理的运动间隙，既保证模型可实现完整的运动仿真，也符合实际机械加工与装配的工艺要求，整体结构紧凑，功能集成度高，可作为手动锁紧定位机构的设计参考，适配需要手动插拔定位、锁紧固定的各类工装与设备场景。
