适配3D打印机的12864点阵液晶显示模组

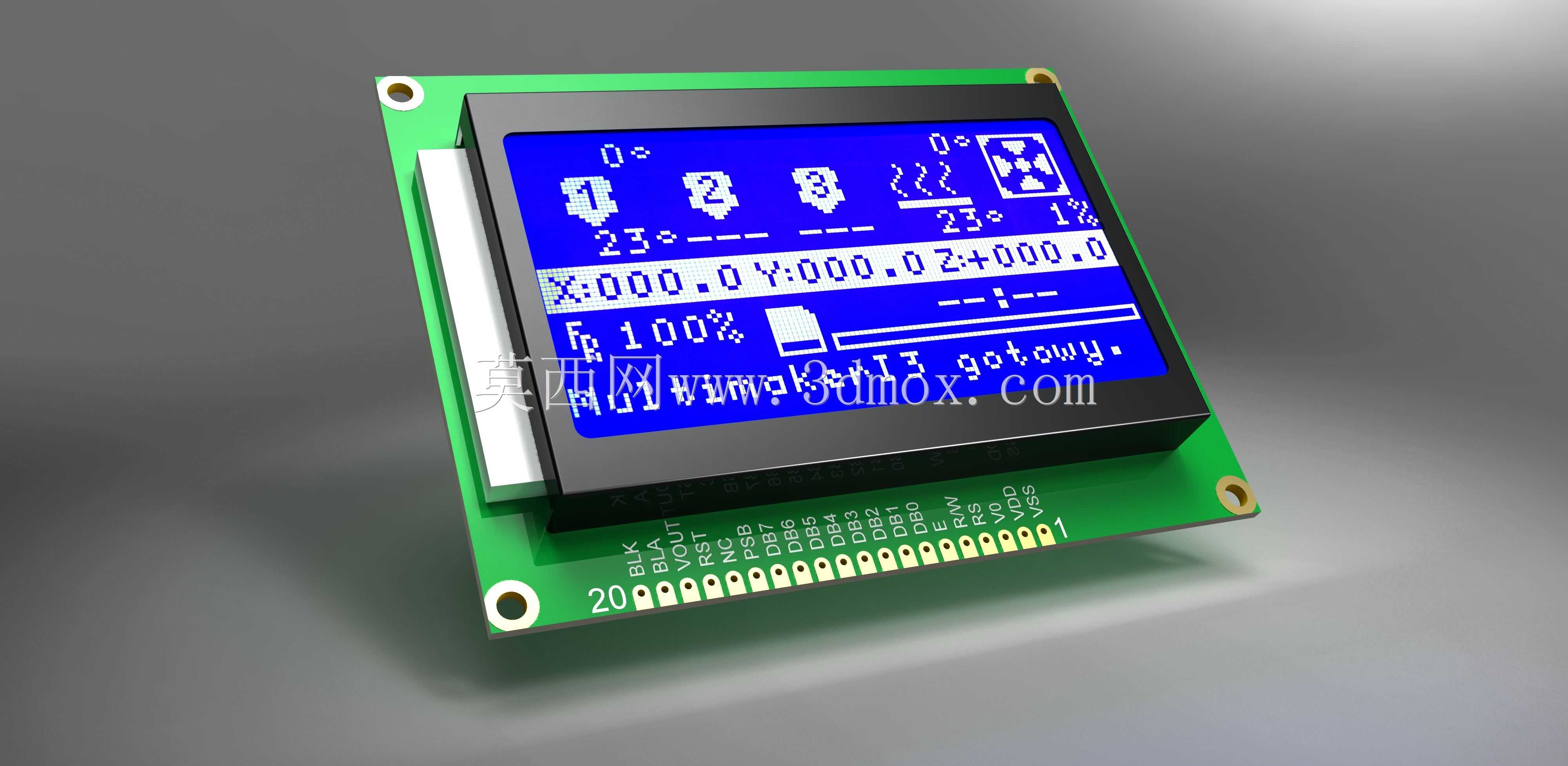

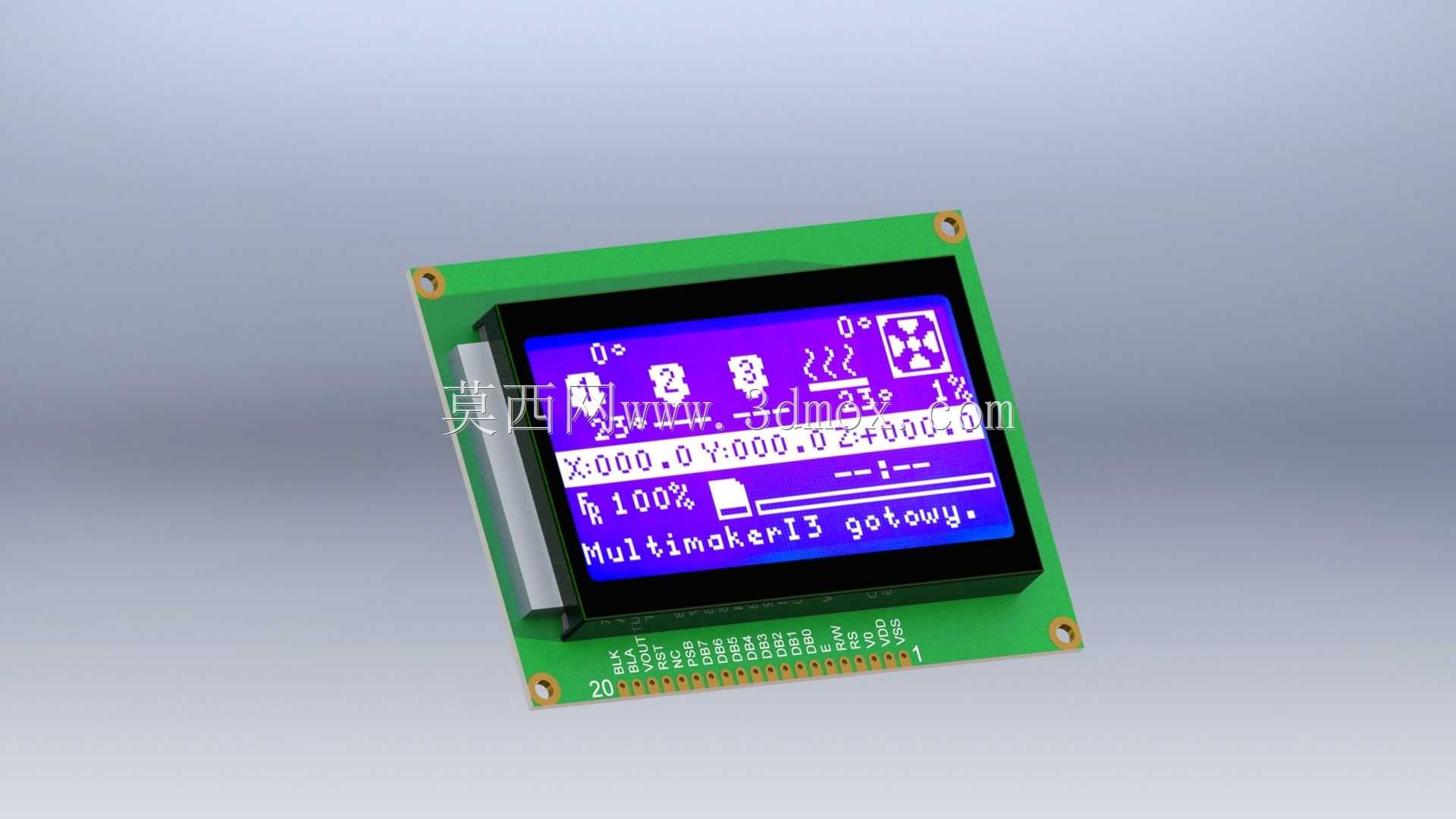

　　在桌面级FDM 3D打印设备的人机交互链路里，显示模组是操作人员获取设备运行状态、调整打印参数的核心载体，这款128x64点阵液晶显示模组，正是针对开源reprap架构3D打印机的改装、重构需求设计的配套部件，可直接替换原有老旧显示单元，或是作为全新DIY打印设备的状态输出终端使用。从实际使用场景来看，该模组承担着打印过程中多维度状态信息的可视化输出任务，可实时呈现喷头当前X/Y/Z三轴坐标位置、打印进度百分比、耗材剩余容量预估、设备实时温度参数、预设打印文件名等核心信息，操作人员无需连接上位机，仅通过屏显内容就能掌握设备全流程运行状态，遇到堵头、断料、温度异常等工况时，也能第一时间通过屏显提示获取故障信息，快速排查问题。

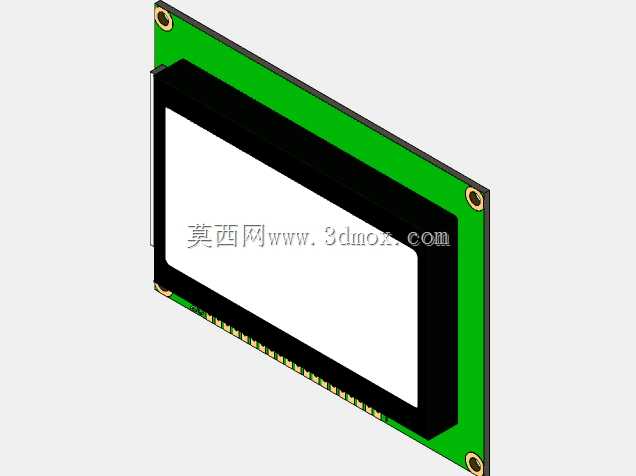

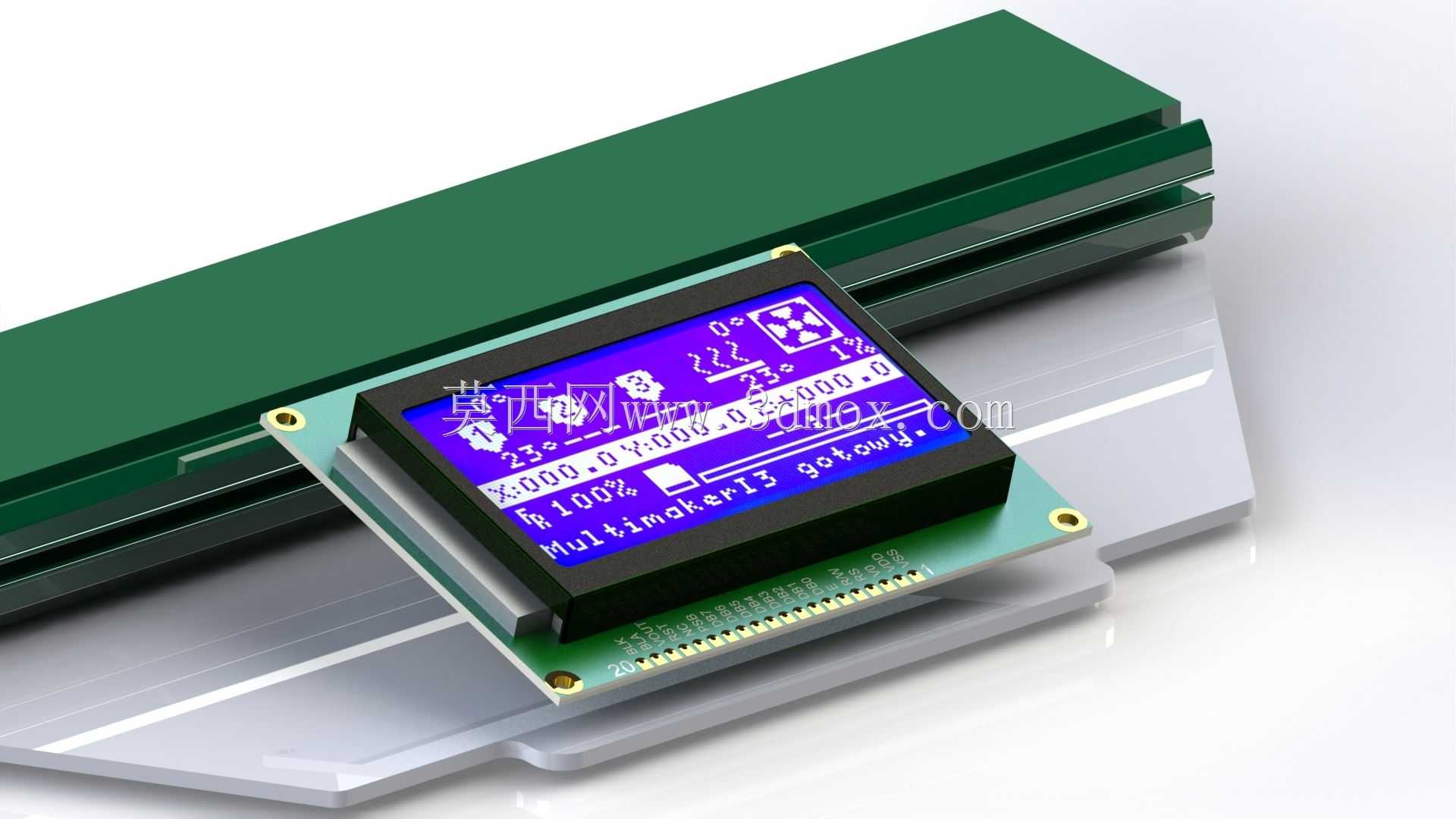

　　设计层面，这款模组采用了经典的绿油PCB基板加液晶面板的叠层结构，PCB板四角预留了标准安装孔位，孔位间距匹配多数开源3D打印机控制舱的预设安装位，不需要额外打孔改造，就能直接通过铜柱固定在设备框架的对应位置，安装边界完全适配常规桌面级3D打印机的操作面板预留空间，不会和周边的走线槽、控制按键、SD卡插槽产生结构干涉。屏体采用蓝底白字的STN液晶材质，可视角度覆盖操作人员常规站立操作的视角范围，即使在车间环境光较强的场景下，也能清晰辨识屏上显示的字符与简易图标，不需要额外增加遮光罩结构。PCB板边缘引出了20Pin的直插排针接口，引脚定义完全匹配常规3D打印机主控板的显示扩展端口，接线时只需对应引脚序号插接即可，不需要额外做引脚转接或线序调整，降低了改装接线的出错概率。

　　从功能特性来看，该模组支持自定义字符与简易图标的烧录显示，除了预设的数字、字母、常规符号外，还可以根据设备的自定义功能，烧录对应的状态图标，比如温度预警标识、风扇转速标识、自动调平标识等，满足不同改装版本3D打印机的状态显示需求。屏体的驱动电路集成在PCB基板上，不需要额外外接驱动板，整体结构紧凑，厚度控制在较低范围，安装后不会突出操作面板过多，避免设备搬运过程中磕碰损坏屏面。屏面周边做了黑色遮光边框处理，可减少屏幕边缘的光线漏出，提升显示内容的对比度，长时间观察也不容易产生视觉疲劳。

　　在结构设计的细节处理上，PCB板的排针引脚旁都丝印了清晰的引脚功能标识，接线时可以直接对照丝印确认线序，即使是初次接触3D打印机改装的从业者，也能快速完成接线操作，不需要反复查阅引脚定义文档。屏体和PCB板之间采用了加固贴合工艺，可承受3D打印机运行过程中产生的持续微振动，不会出现屏体松动、接触不良导致的显示花屏问题。模组的整体功耗较低，直接通过主控板的IO口供电即可正常运行，不需要额外增设独立供电线路，简化了设备内部的走线布局。实际装机测试过程中，该模组可长时间稳定运行，连续数十小时的打印过程中不会出现显示漂移、字符缺划等问题，可完全满足桌面级3D打印机的日常使用需求，也可迁移应用到其他小型数控设备、开源电子制作项目中作为状态显示终端使用。
